G652D 6-Kern-Hybrid-Glasfaserkabel mit 2 Kupfer-Stromleitungen OPLC
GYDTW/GYDTS
Hybridkabel 2-24 Kern GYXTW mit zwei Kupfer-Stromleitungen
Kompositfaseroptische Kabel, die eine Reihe verschiedener Komponenten im Bündel enthalten.mit einer Breite von mehr als 20 mm,, und ermöglichen es dem Anwender, ein einziges Kabel zu haben, wodurch die Gesamtkosten und die Vorlaufzeit für die Installation reduziert werden.Die 250μm-Faser wird in einem losen Rohr aus einem hohen Modul-Kunststoff platziert.Zwischen dem PSP und dem losen Rohr wird ein wasserdichtes Material aufgetragen, um das Kabel kompakt und wasserdicht zu haltenDas Kabel ist mit einer Polyethylen- (PE) -Hülle vervollständigt.
Eigenschaften
Gute mechanische und Temperaturleistung
Hochfeste, hydrolysebeständige Schlauchröhre
Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser
Kompaktes Bauwerk und Leichtigkeit, flexible und biegfest
Niedrige Dispersion und Dämpfung.Durch eine ordnungsgemäße Konstruktion, eine präzise Kontrolle der Überlänge der Fasern und ein ausgeprägter Strangprozess erlangen sie hervorragende mechanische und umweltbezogene Eigenschaften.Die Panzerung aus Stahldraht und Wellstahlband machen Kabel haben schöne Eigenschaften der Feuchtigkeitsbeständigkeit und Zerkleinern
Eigenschaften der optischen Faser
| Artikel 1 |
Spezifikation |
| Art der Faser |
G.652D |
| Abschwächen |
|
| @ 1310 nm |
≤ 0,36 dB/km |
| @ 1383 nm |
≤ 0,35 dB/km |
| @ 1550 nm |
≤ 0,22 dB/km |
| @ 1625 nm |
≤ 0,30 dB/km |
| Wellenlänge des Kabels ((λcc)) |
≤ 1260 nm |
| Null-Dispersionswellenlänge ((nm) |
1300 ~ 1324 nm |
| Nullverstreuungsneigung |
≤ 0,092 ps/ ((nm2.km) |
| Chromatische Dispersion |
|
| @ 1288 ~ 1339 nm |
≤ 3,5 PS/km) |
| @ 1550 nm |
≤ 18 ps/nm. km) |
| @ 1625 nm |
≤ 22 PS/km |
| PMDQ |
≤ 0,2 PS/km1/2 |
| Modusfelddurchmesser @ 1310 nm |
9.2±0.4 um |
| Kernkonzentritätsfehler |
≤ 0,6 um |
| Durchmesser der Verkleidung |
125.0±0.7 um |
| Verkleidung Nicht kreisförmig |
≤ 1,0% |
| Durchmesser der Beschichtung |
245 ± 10 mm |
| Nachweisprüfung |
100 kpsi (= 0,69 Gpa), 1% |
Technische Parameter
| Temperaturbereich |
-20°C bis +60°C |
| Steiger |
Typ OFNR/OFN FT4 |
| Vollversammlung |
Typ OFNR/OFN FT6 |
| Kleider und Kleidung |
LSZH oder PE |
| Codename |
Kabel
Kerne |
Durchmesser
(mm) |
Kupfer
Draht
(mm) |
Linear
Masse
(kgk)
m) |
Zähigkeit |
Vernichten |
Beugen
Radius |
Kurz
Laufzeit
(N) |
Lange
Laufzeit
(N) |
Kurz
Lärm
N) |
Lange
Laufzeit
(N) |
kurz
Laufzeit
N) |
Lange
Laufzeit
(N) |
| OPLC-2*0.5 |
6 bis 24 |
10 |
2 mal 0.5 |
125 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4*0.5 |
6 bis 24 |
10 |
4 mal 0.5 |
130 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2*0.75 |
6 bis 24 |
10 |
2 mal 0.75 |
128 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4*0.75 |
6 bis 24 |
10 |
4 mal 0.75 |
135 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| oPLC-2*1.0 |
6 bis 24 |
10 |
Zwei mal eins.0 |
130 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4*1.0 |
6 bis 24 |
12 |
Vier mal eins.0 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2*1.5 |
6 bis 24 |
12 |
Zwei mal eins.5 |
140 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4*1.5 |
6 bis 24 |
12 |
Vier mal eins.5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-2*2.5 |
6 ~ 24 |
12 |
Zwei mal zwei.5 |
150 |
1500 |
600 |
1000 |
300 |
20D |
10D |
| OPLC-4*2.5 |
6 bis 24 |
14.5 |
Vier mal zwei.5 |
180 |
1500 |
600 |
1000 |
300 |
20D |
10D |

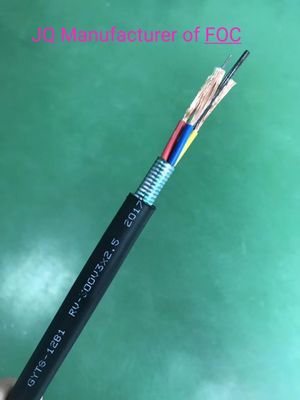

Produktbild
Anwendung
Verwendet für die Außenverteilungskiste zur Pipeline des Gebäudes, oben, begraben.
für den Einsatz im Raum für optische Kommunikationsgeräte,
Für Schwanzfasern und Sprung in der Schlange.
Für Gebäude verwendet, die sich in Kabel umgeben.
Verpackung und Lieferung
1/2/3/4/km in einer Holztrommel,Liefertage: 5-8 Arbeitstage
