Optische Erdungsleitungen (OPGW-Kabel)

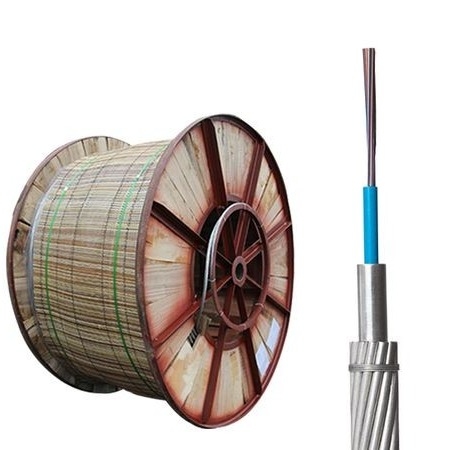

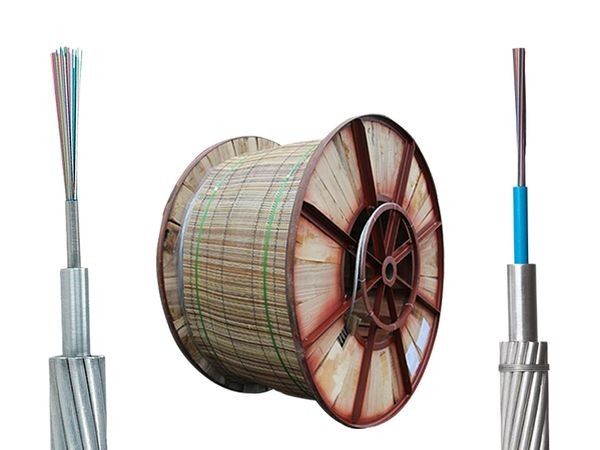

Beschreibung der OPGW
Das OPGW-Optikkabel integriert optische Fasern in den Erddraht von Hochspannungsleitungen, wodurch ein sicheres und effizientes Kommunikationssystem entlang des Stromnetzes geschaffen wird.Mit seiner doppelten Rolle als Erdung und DatenübertragungDie Metalldrahtstruktur bietet eine ausgezeichnete mechanische Festigkeit, Stabilität und lange Lebensdauer.Im Vergleich zu herkömmlichen Installationen mit optischem Kabel, OPGW reduziert die Bauzeit und die Gesamtprojektkosten erheblich. Es wird weitgehend in Stromübertragungsprojekten, Umspannwerken und intelligenten Netzkommunikationssystemen eingesetzt.
Eigenschaften und Vorteile von OPGW-Optikkabeln
-
Fortgeschrittene Edelstahlrohrtechnologie mit wasserdichten Verbindungen für maximalen Faserschutz.
-
Eine hohe Zugfestigkeit und eine kompakte Struktur sorgen für eine hohe Haltbarkeit in rauen Umgebungen.
-
Niedrige Störungen zwischen Stromnetz und Kommunikationsnetz auch bei Kurzschluss.
-
Einfache Installation kompatibel mit den Spezifikationen für allgemeine Bodenleitungen und kann vorhandene Bodenleitungen direkt ersetzen.
-
Ausgezeichnete Blitzbeständigkeit und stabile Leistung über lange Zeitspanne.
-
Kostenwirksame Lösung für die Integration der Kommunikation in die Stromübertragungsinfrastruktur.
Beschreibung des OPGW-Kabels
Anwendung
OPGW wird hauptsächlich in Stromkommunikationssystemen zusammen mit zugehörigem Zubehör eingesetzt.und Signalübertragung, wenn sie entlang Hochspannungsleitungen installiert sind.
Struktur

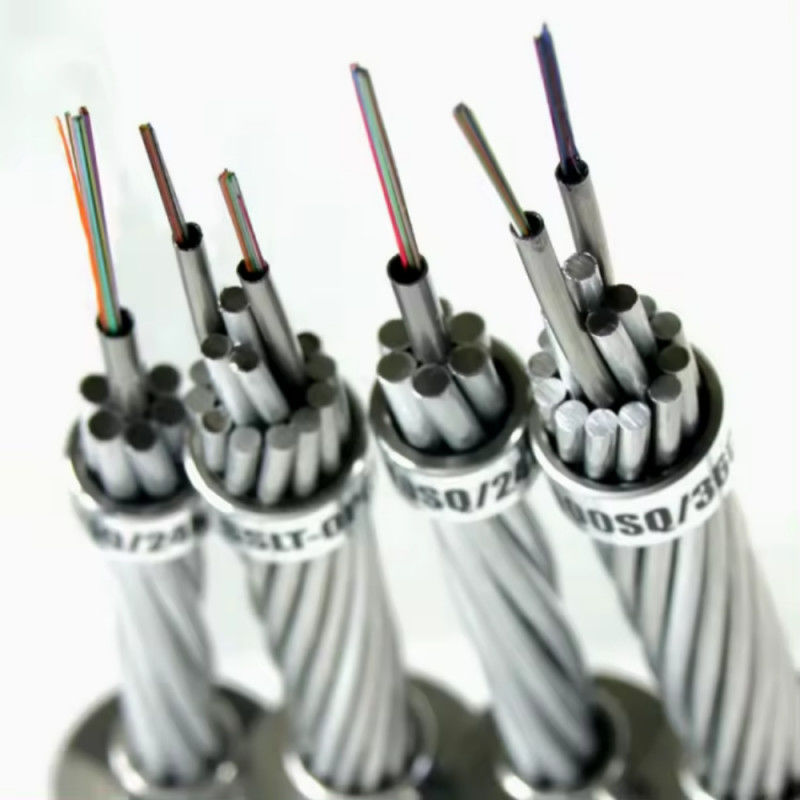

Der Stranded Optical Ground Wire (OPGW) wird mit doppelten oder dreifachen Schichten aus aluminiumbeschichteten Stahldraht (ACS) oder einer Mischung aus ACS- und Aluminiumlegierungsdraht hergestellt.Das System ist so konzipiert, dass es den Anforderungen moderner Stromnetze gerecht wird., die sowohl die elektrische Erdung als auch die optische Kommunikation sicherstellen.
Optionen für Fasern
-
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
-
Multimode: 50/125, 62.5/125, OM3, OM4
Faserzahl
Spannungsbereich
Hauptanwendungen
-
Weit verbreitet in neu gebauten Oberleitungen
-
Ideal für Projekte mit großer Glasfaserkapazität und Hochspannung (UHV)
-
Bietet Erdungs- und Blitzschutz bei der Übertragung von Kurzschlussfehlerstrom
Typische Muster
Parameter
OPGW mit PBT-Aluminiumrohr
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 und 87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW-typische Konstruktionen von Stranded-Roststoffrohren
Typisches Design für die Doppelschicht:
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typische Konstruktion für die Drei-Schicht:
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren
Typisches Design für eine einzige Schicht
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-7054.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ist 84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisches Design für eine Doppelschicht
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| OPGW-143 (siehe Nummer 87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW-typische Konstruktionen von zentralen losen Rohren aus Edelstahl
Typische Konstruktion für eine Einlageneinheit:
| Spezifikation |
Faserzahl |
Durchmesser (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kurzschluss (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 und 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ist 55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| Die OPGW-61 ist 55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 (siehe unten).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| Die OPGW-7554.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisches Design für die Doppelschicht:
| Spezifikation |
Faserzahl |
Durchmesser (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kurzschluss (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (siehe Nummer 77)8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (siehe Nummer 121).0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| Die OPGW-163 ist eine der wichtigsten Waffen, die in der Welt eingesetzt werden.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 und OPGW-109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
