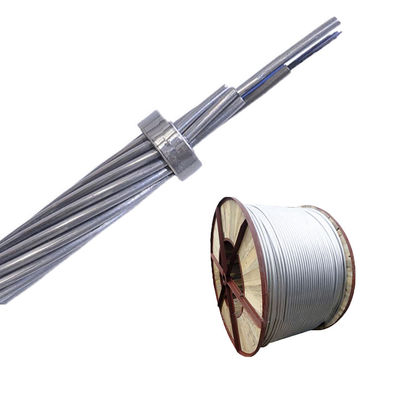

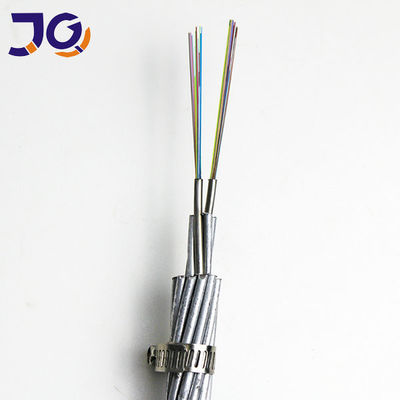

OPGW Glasfaser-Erdungsseil Glasfaserkabel 24 48 Adern Singlemode Freileitungs-Stromübertragung

5 km
MOQ
1680USD / km
Preis
OPGW Glasfaser-Erdungsseil Glasfaserkabel 24 48 Adern Singlemode Freileitungs-Stromübertragung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Kabeldurchmesser: 12,4 mm
Unterstützer Querschnitt: 86,4 mm
Abschnitt von AS Draht: 68,8 mm
Abschnitt der Al -Röhre: 17,6 mm
Fasertyp: Einzelmodus G652D/G657A1
Faseranzahl: 24 48 96 Kern
Installation: Stromversorgungssystem
Fasermarke: Corning/YOFC/Fujikura oder maßgeschneidert
Hervorheben:

OPGW-Glasfaserkabel 48 Kern

,

Single-Mode-Freileitungskabel

,

OPGW-Optischer Erddraht 24 Kern
Grundinformation
Herkunftsort: Guangdong China
Markenname: JQ/OEM/Customize
Zertifizierung: ISO9001/CE/ROHS/FCC
Modellnummer: OPGW-24B1-86 (87,6; 55,8)
Zahlung und Versand AGB
Verpackung Informationen: 2/3/4/5 km in einer hölzernen Trommel
Lieferzeit: 15 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, Alipay
Versorgungsmaterial-Fähigkeit: 50 km pro Tag
Produkt-Beschreibung

OPGW-optisches Erddrahtkabel für die Oberleitungskommunikation



Produkteinführung
OPGW (Optical Power Ground Wire) Kabel integriert Glasfaserkommunikation mit der Erdungsfunktion von Übertragungsleitungen.Es fungiert sowohl als Erdungsdraht als auch als GlasfaserkommunikationsmediumMit einer Rohrstruktur aus Edelstahl und aluminiumbeschichteten Stahldrähten bietet OPGW eine starke mechanische Festigkeit, einen zuverlässigen Faserschutz und eine stabile Datenübertragung für moderne Stromnetze.



Wesentliche Merkmale

  • Dual-Funktion-Design für Erdung und Glasfaserkommunikation
  • Rohr aus Edelstahl mit wasserdichten Verbindungen zum Schutz von Fasern
  • Hohe Zugfestigkeit für langfristige Luftanlagen
  • Widerstandsfähig gegen Blitz, Korrosion und raue Wetterbedingungen
  • Unterstützt mehrere Fasertypen und bis zu 96 Kerne

Anwendungen

  • Hochspannungsübertragungsleitungen
  • Stromnetzkommunikationssysteme
  • Relaisschutz- und Stromautomatisierungsnetze
  • Projekte für intelligente Netze und Energieinfrastrukturen
  • Fernleitungskommunikationssysteme

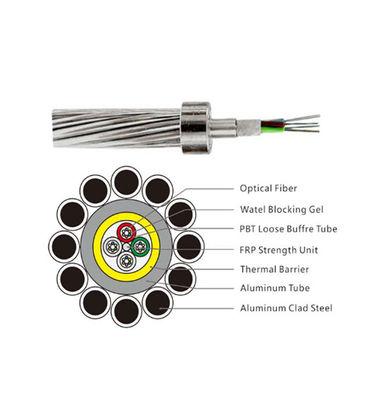

OPGW mit PBT-Aluminiumrohr

Spezifikation Faserzahl Durchmesser ((mm) Gewicht (kg/km) RTS(KN) Kurzschluss ((KA2s)

OPGW-113 und 87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



OPGW-typische Konstruktionen von Stranded-Roststoffrohren

Typisches Design für die Doppelschicht:

Spezifikation Faserzahl Durchmesser ((mm) Gewicht (kg/km) RTS(KN) Kurzschluss (KA2s)
OPGW-89[55]4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64]6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5) 36 15 537 79 129.5
OPGW-137[85.0;148.5) 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Typische Konstruktion für die Drei-Schicht:

Spezifikation Faserzahl Durchmesser ((mm) Gewicht (kg/km) RTS(KN) Kurzschluss (KA2s)
OPGW-232[343].0;191.4) 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366].9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren

Typisches Design für eine einzige Schicht

Spezifikation Faserzahl Durchmesser ((mm) Gewicht (kg/km) RTS(KN) Kurzschluss ((KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-7054.0;8.4) 24 11 432 70.1 33.9
OPGW-80 ist 84.6;46.7) 48 12.1 514 84.6 46.7

Typisches Design für eine Doppelschicht

Spezifikation Faserzahl Durchmesser ((mm) Gewicht (kg/km) RTS(KN) Kurzschluss ((KA2s)
OPGW-143 (siehe Nummer 87)9;176.9) 36 15.9 617 87.9 176.9



OPGW-typische Konstruktionen von zentralen losen Rohren aus Edelstahl

Typische Konstruktion für eine Einlageneinheit:

Spezifikation Faserzahl Durchmesser (mm) Gewicht (kg/km) RTS (KN) Kurzschluss (KA2s)
OPGW-32 (((40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 ((54.0;8.4) 24 9 313 54 8.4
OPGW-42 und 43.5;10.6) 24 9 284 43.5 10.6
OPGW-54 ist 55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7­175) 48 10.8 438 73.7 17.5
Die OPGW-61 ist 55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68 (siehe unten).8;21.7) 54 11.4 485 80.8 21.7
Die OPGW-7554.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54.5;41.7) 60 12 385 54.5 41.7

Typisches Design für die Doppelschicht:

Spezifikation Faserzahl Durchmesser (mm) Gewicht (kg/km) RTS (KN) Kurzschluss (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127 (siehe Nummer 77)8;128- Ich weiß. 24 15 547 77.8 128
OPGW-145 (siehe Nummer 121).0;132.2) 28 16 857 121 132.2
Die OPGW-163 ist eine der wichtigsten Waffen, die in der Welt eingesetzt werden.2;183.6) 36 17 910 138.2 186.3
OPGW-163 (99).9;213.7) 36 17 694 99.9 213.7
OPGW-183 und OPGW-109.7;268.7) 48 18 775 109.7 268.7
OPGW-183 (((118.4;261.6) 48 18 895 118.4 261.6

OPGW Glasfaser-Erdungsseil Glasfaserkabel 24 48 Adern Singlemode Freileitungs-Stromübertragung 0

OPGW Glasfaser-Erdungsseil Glasfaserkabel 24 48 Adern Singlemode Freileitungs-Stromübertragung 1



OPGW-optisches Erddrahtkabel



F1: Wofür wird OPGW-Kabel verwendet?
A: OPGW wird auf Übertragungsleitungen verwendet, um Erdungsschutz und Glasfaserkommunikation zu gewährleisten.



F2: Wie viele Fasern kann das OPGW-Kabel unterstützen?
A: Es kann bis zu 96 Faserkernen unterstützen, je nach Design und Projektanforderungen.



F3: Welche Fasertypen sind erhältlich?
A: Zu den gängigen Optionen gehören G652D, G655, G657, OM3 und OM4 Fasern.



F4: Ist OPGW für Hochspannungsumgebungen geeignet?
A: Ja, es ist für Oberleitungen ausgelegt und kann in Hochspannungstransmissionssystemen betrieben werden.



F5: Bietet OPGW einen Blitzschutz?
A: Ja, es dient als Erdungsdraht, um Stromleitungen vor Blitzen und elektrischen Störungen zu schützen.
