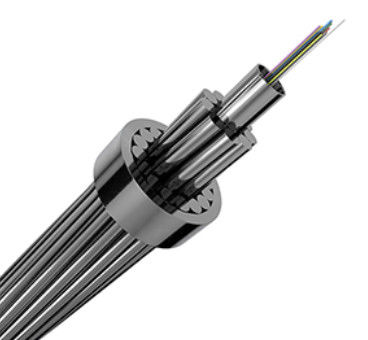

OPGW-Stromversorgung Optische Stromversorgung Erddraht Glasfaserkabel 24 48 Kern Einzelmodus

Produkt-Beschreibung

Optische Erdungsleitungen (OPGW-Kabel)

OPGW (Optical Power Ground Wire) -Kabelist so konzipiert, dass er die Funktionalität eines Glasfaserkommunikationssystems mit der Funktion eines Erddrahtes in Hochspannungsleitungen verbindet.Das Kabel wird in den Erdungsdraht von Oberleitungen platziert, die sowohl als Erdungselement als auch als Medium für die optische Kommunikation dient.mit einer robusten und stabilen Struktur dank der MetalldrahtverstärkungDa die optischen Fasern in den Erddraht integriert sind, verringert OPGW im Vergleich zu anderen Methoden die Bauzeit und -kosten und vereinfacht den Einsatz.

Wesentliche Merkmale und Vorteile von OPGW-Optikkabeln:

• Dauerhafte Stahlkonstruktionen: Der Einsatz hochwertiger Rohre aus Edelstahl, die mit wasserdichten Verbindungen gefüllt sind, gewährleistet einen optimalen Schutz der Glasfasern und verhindert Schäden durch Feuchtigkeit oder Umweltfaktoren.

• Hohe Festigkeit und kompakte Bauweise: Das Kabel ist kompakt und gleichzeitig robust und ist so konzipiert, daß es schwierigen Wetterbedingungen und hohen mechanischen Belastungen standhält.

• Minimale Störungen: Der elektrische Strom im Stromnetz hat eine minimale Auswirkung auf das optische Kommunikationsnetz, wodurch ein stabiler und störungsfreier Betrieb gewährleistet wird.

• Einfache Installation: OPGW-Kabel sind so konzipiert, dass sie herkömmliche Bodenleitungen direkt ersetzen, wodurch sie ohne erhebliche Veränderungen der bestehenden Infrastruktur einfach zu installieren sind, wodurch Zeit und Kosten eingespart werden.

Durch die Integration der Glasfaser mit der Stromleitungsinfrastruktur bieten OPGW-Kabel eine kostengünstige, zuverlässige und effiziente Lösung für Hochgeschwindigkeitskommunikation in Stromübertragungsnetzen.

OPGW (Optical Power Ground Wire)ist hauptsächlich für Stromkommunikationssysteme, einschließlich Relaisschutz, Automatikgetriebe, verwendet und an Hochspannungsleitungen angebracht.

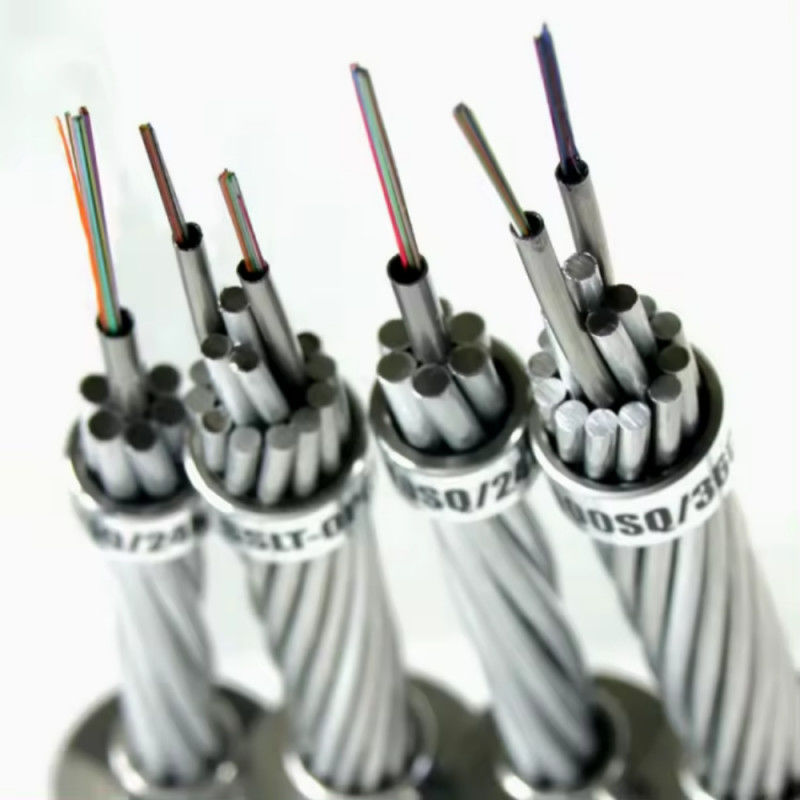

DieStranded Optical Ground Wire (OPGW)besteht aus mehreren Schichten, typischerweise zwei oder drei, aus aluminiumbeschichteten Stahldraht (ACS) oder einer Kombination aus ACS- und Aluminiumlegiertdraht.Sie ist so konzipiert, daß sie den Bedürfnissen der meisten Übertragungsleitungen entspricht.

Schlüsselmerkmale:

• Arten von Fasern: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4

• Faserzahl: bis zu 96 Kerne, je nach Anwendung.

• Spannungsbereich: Geeignet für Stromleitungen mit Spannungsniveaus von 110 kV oder weniger.

Hauptanwendungen:

• Neue Stromleitungen: OPGW wird häufig in neu gebauten Hochspannungsleitungen verwendet und dient sowohl als Erdungsdraht als auch als Kommunikationsmedium.

• Hohe Faserkapazität: Es kann mit großen Faserzahlen umgehen und eignet sich somit für Ultra-Hochspannungs- (UHV) Übertragungsleitungen.

• Blitzschutz: Das OPGW-Kabel bietet einen wesentlichen Schutz durch die Übertragung großer Kurzschlussströme und schützt das System vor Blitzen und elektrischen Störungen.

OPGW integriert Stromübertragungs- und Kommunikationsfunktionen und bietet eine optimierte Lösung für moderne Energieinfrastrukturen.

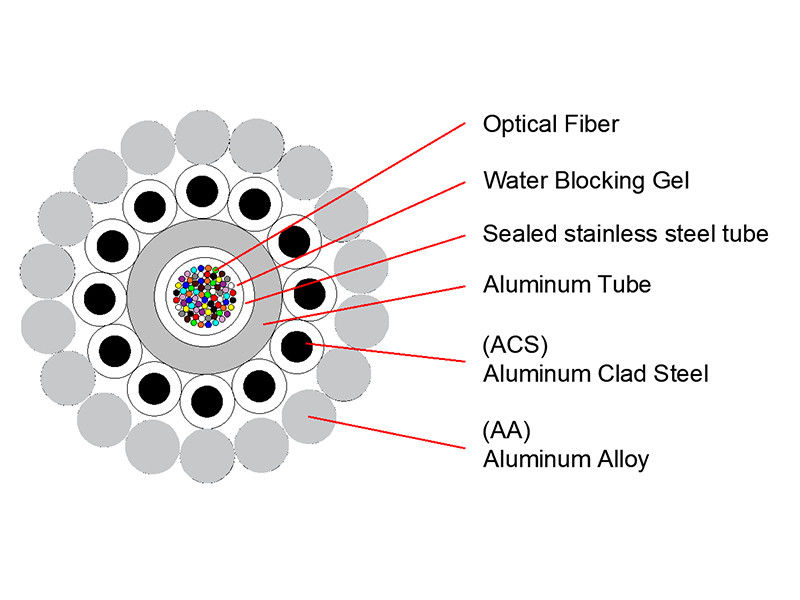

OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren

OPGW mit PBT-Aluminiumrohr

OPGW-typische Konstruktionen von Stranded-Roststoffrohren

Typisches Design für die Doppelschicht:

Typische Konstruktion für die Drei-Schicht:

OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren

Typisches Design für eine einzige Schicht

Typisches Design für eine Doppelschicht

OPGW-typische Konstruktionen von zentralen losen Rohren aus Edelstahl

Typische Konstruktion für eine Einlageneinheit:

Typisches Design für die Doppelschicht:
