Startseite ProdukteAbbildung 8-LichtwellenleiterAbbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Kontakt

Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen

Min Bestellmenge : Ein Kilometer
Herkunftsort: Guangzhou, China Markenname: JQ
Zertifizierung: ISO9001 Modellnummer: GYTC8Y/GYTC8A

Detailinformationen
Durchmesser der Faser: 9/125 μm Biegeradius: 20D
Kleider und Kleidung: UV-PE Manteldurchmesser: 125.0±0.1
Wassersperrsystem: Füllmasse Kabelnutzung: Außen
Außendurchmesser: 7.0mm-9.0mm Selbstversorgung: Stahldraht/Stahldraht mit Strang
Stärker: Aramidgarne
Hervorheben:

9.0mm Abbildung 8 Glasfaserkabel

,

Selbsttragende Glasfaserkabel

Produkt-Beschreibung

4core 6core 12core Abbildung 8 Glasfaserkabel mit Stahldraht Mini Abbildung 8 Kabel Gyxtc8y Gyxtc8a

Beschreibung des Produkts

Abbildung 8 Glasfaserkabel
  • Selbstversorgung:Das Glasfaserkabel in Abbildung 8 ist so konstruiert, dass es sich selbst trägt und somit keine zusätzliche Hardware oder Strukturen benötigt.
  • Stahldraht mit Strang:Das Kabel ist mit Stahldraht verstärkt, der eine hohe Festigkeit und Unterstützung für Luftanlagen bietet.
  • UV-PE-Weste:Das Kabel ist mit UV-PE-Material verkleidet, das einen hervorragenden Schutz vor rauen Wetterbedingungen und UV-Strahlung bietet.
  • Aluminiumband/Stahlband gepanzert:Das Kabel ist entweder mit Aluminiumband oder Stahlband versehen, um zusätzlichen Schutz vor Nagetieren, Feuchtigkeit und anderen äußeren Faktoren zu bieten.
Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 0
Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 1
Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 2

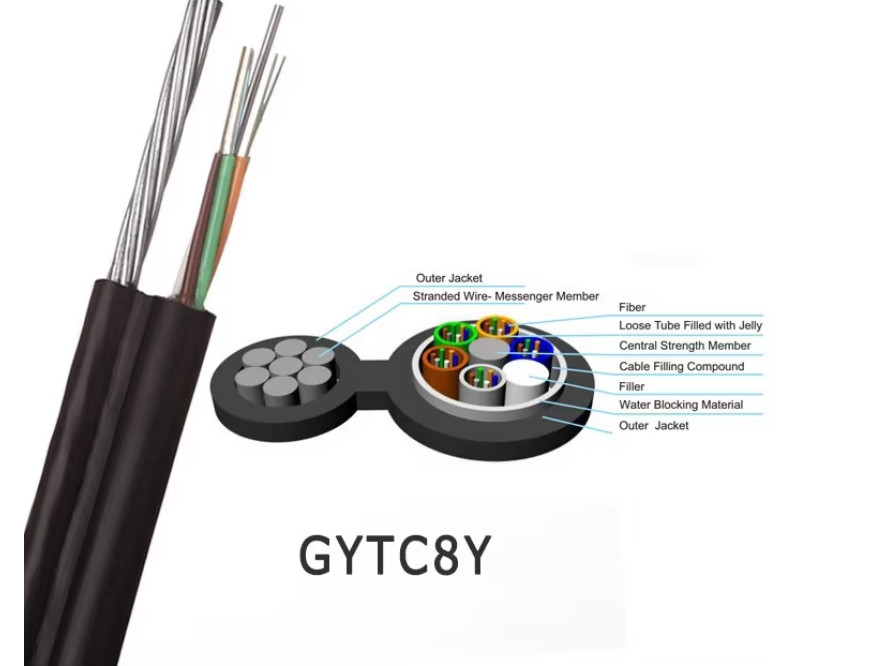

Kabelstruktur und -parameter
Fasern
Zahl
Zinnstahldraht
Durchmesser
Los
Schlauch
Ausrüstungsdicke
(Nennwert*)
Verbinden
Abmessung
Abmessung des Kabels
W*H
(Nennwert**)
Gewicht
(ca.)
mm
mm
mm
mm
mm
in kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 mal 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 mal 12.0
77



* Die Nenndicke der Hülle kann ± 0,2 mm tolerant sein.
** Die Nenn-Dimension des Kabels kann eine Toleranz von ± 0,5 mm haben.



 Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 3



Leistung der Glasfaser
Die Leistung der Kabeloptik (ITU-T Rec. G.652D)

Typ des Kabels
Faserzahl
Max. Faser in Rohren
Kabelgewicht kg/Km
Kabeldurchmesser ((mm)
Spannfestigkeit Lang/Kurzzeit N
Zerschlagfestigkeit Lang/Kurzzeit N/100MM
GYXTC8S 2 bis 8
2 bis 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10 bis 12
10 bis 12
12
121
8.3 mal 17.0
2000/6000
300/1000
S/N
Artikel 1
Prüfmethode
Zulassungsbedingung
1
Zugfestigkeit IEC 794-1-E1
_Last: 5,0KN _Längen des Kabels unter Last: 50 m
- Ladezeit: 1 Minute.
- Verluständerung £ 0,1 dB @1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
2
Zerschlagungstest
IEC 794-1-E3
- Belastung: 1,0 KN/100 mm
- Ladezeit: ≥ 1 min.
- Verluständerung £ 0,1 dB @1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
3
Schlagfestigkeit
IEC 794-1-E4
- Wirkungspunkte: 3
- Zeiten pro Punkt: 1
- Aufprallenergie: 4,5 Nm
- Radius des Hammerkopfes: 12,5 mm
- Verluständerung £ 0,1 dB @1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
4
Wiederholtes Biegen
IEC 794-1-E6
- Biegungsradius: 20 x Kabel
- Belastung: 150 N
- Biegungsrate: 3 Sek/Zyklus
- Anzahl der Zyklen: 30
- Verluständerung £ 0,1 dB @1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
5
Torsion
IEC 794-1-E7
- Länge: 1 m
- Belastung: 150 N
- Drehwinkel: ± 90°
- Drehgeschwindigkeit: 1 min/Zyklus
- Anzahl der Zyklen: 10
- Verluständerung £ 0,1 dB @1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
6
Wasserdurchdringungstest
IEC 794-1-F5B
- Wasserhöhe: 1 m
- Probenlänge: 3 m
- Testdauer: 24 Stunden
- Es darf kein Wasser vom anderen Ende des Kabels ausgelaufen sein.
7
Temperaturzyklusprüfung
IEC 794-1-F1
- Temperaturstufe:
+20oC→-40oC→+70oC →+20oC
- Dauer pro Schritt: 12 Stunden
- Anzahl der Zyklen: 2
- Verlustveränderung £ 0,05 dB/km@1550 nm
- Keine Faserbrüche und keine Schäden an der Hülle.
8
Zusammengesetzter Fluss
IEC 794-1-E14
- Probenlänge: 30 cm
- Temperatur: 70 °C ± 2 °C
- Zeit: 24 Stunden
- Kein Zusammenschluss
Modellnummer
GYTC8Y
Struktur
Einheit
Parameter
Faserzahl
Zellstoffe
4 ~ 30
32 bis 60
62 bis 72
74 bis 84
86 bis 96
Elemente
- Ich weiß nicht.
5
6
7
8
Durchmesser des losen Rohrs
mm
1.75
2.05
2.05
2.1
2.1
mit einer Dicke von mehr als 50 g/m2
- Ich weiß nicht.
6
12
12
Zentrale Festigkeitsmembran/PE-Hülle (falls erforderlich)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Kabeldurchmesser (Nr.)
mm
9.1
9.9
10.5
11.2
11.8
Gewicht (ca.)
kg/km
133
152
175
180
190

Technische Parameter:

Produktbezeichnung
GYTC8A/GYTC8Y
Art der Faser
G652D/ G657A
Farbe der Fasern
Gelb/Aqua/Rosenrot/Schwarz/Weiß oder individuell
Anwendung
Kommunikationsnetzwerk, Antenne, direkt vergraben, Kanal, usw.
MOQ
1000 Meter
Vorlaufzeit
Innerhalb von 15 Tagen oder nach Verhandlung
Zahlung
Paypal / TT / DP oder Verhandlung
Schifffahrt
Express/Schifffracht/Luftfracht/Landverkehr

*Standardlänge: 1000 m;andere Längen erhältlich
*Die oben genannten Angaben sind nur eine Empfehlung für das Containerladen, bitte wenden Sie sich an unsere Vertriebsabteilung für die spezifische Menge

Verpackung und Versand:

Verpackung und Versand

Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 4

Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 5



Abbildung 8 Glasfaserkabel mit Aluminiumband / Stahlband gepanzerte Konstruktion und selbsttragende für raue Wetterbedingungen 6
