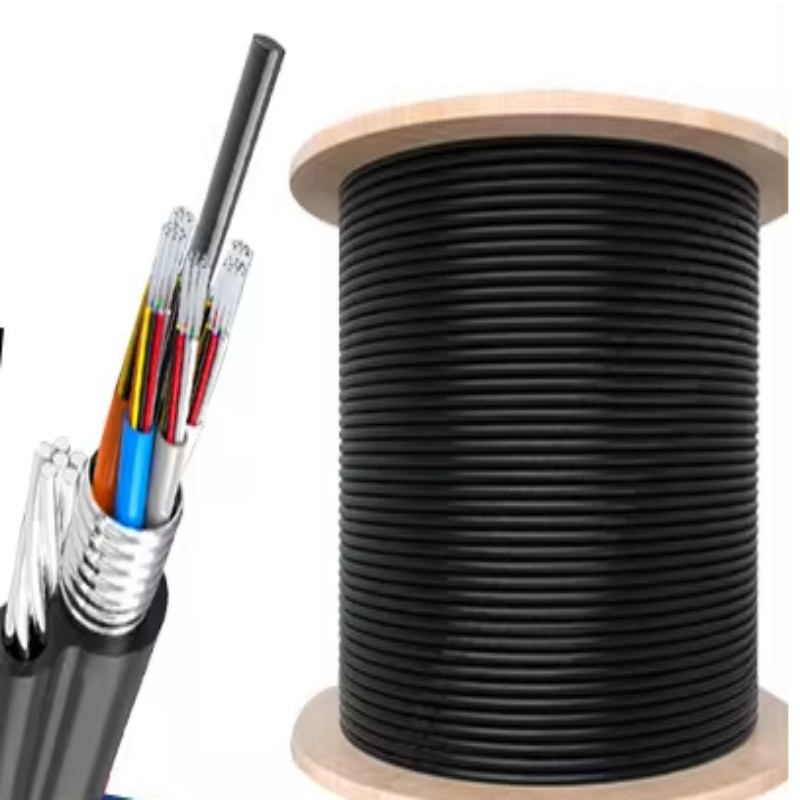

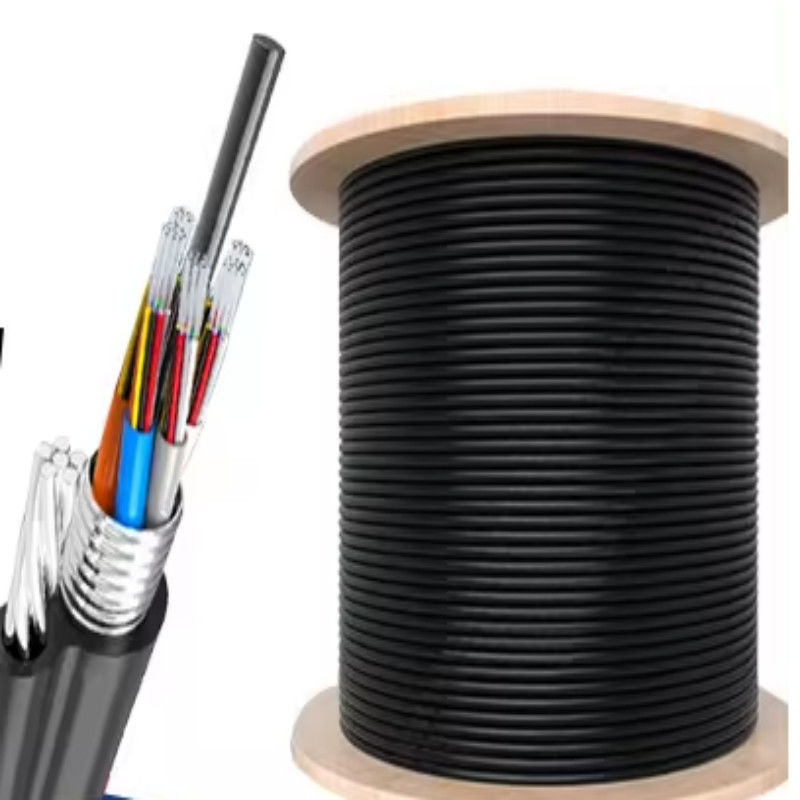

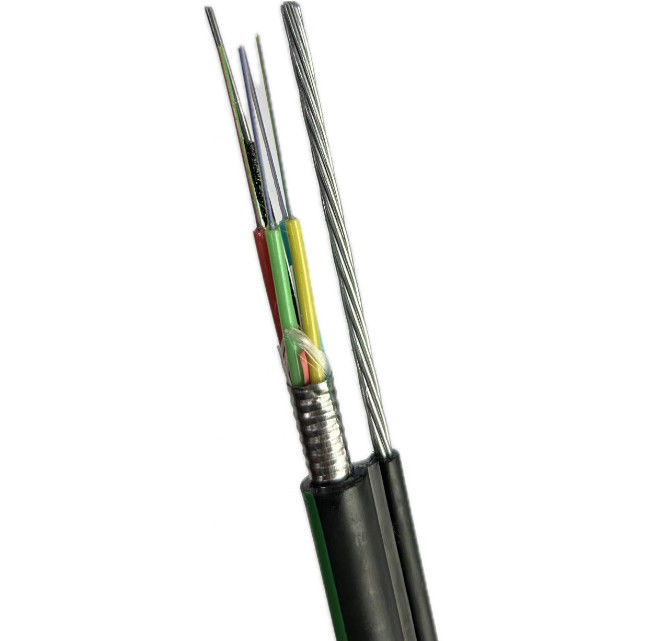

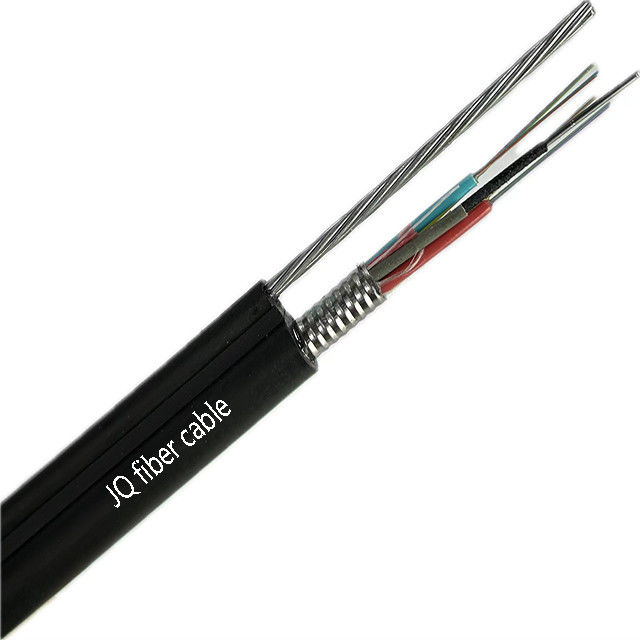

Bild 8 Selbsttragende Glasfaserkabel GYTC8S

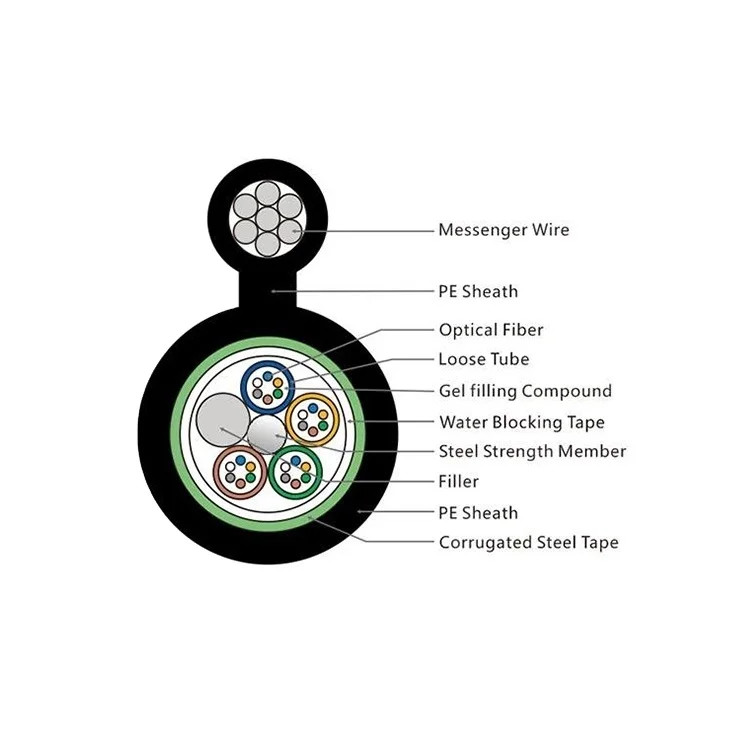

GYTC8S (metallverstärktes Hangdraht, lose Hülse, verdrehte Füllung, steel-polyethylene bonding sheath 8-shaped self-bearing outdoor optical cable for communication) The structure of the optical cable is to put single-mode or multi-mode optical fibre into the inner-filled waterproof compound loose sleeve made of high-modulus plasticFür einige optische Kabel mit mehreren Kernen wird auch eine Schicht Polyethylen (PE) außerhalb des Metallverstärkungskerns extrudiert.Die lose Hülle (und das Füllseil) wird um die Mitte gedreht, um den Kern zu stärken, um einen kompakten und runden Kabelkern zu bildenNach der Beschichtung wird der Stahlgurt vertikal eingewickelt.Sie besteht aus Stahldraht und Polyethylen-Schleim..
Eigenschaften
1"Die hohe Zugfestigkeit von Strangdraht erfüllt die Anforderung an Selbsttragung und senkt die Installationskosten
2,Gute mechanische und Temperaturleistung
3,Hochfestigkeitslocker Rohr, das hydrolysebeständig ist
4Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser
5"Die folgenden Maßnahmen werden ergriffen, um die Wasserdichte des Kabels zu gewährleisten:
--- Stahldraht als zentrales Festigkeitselement verwendet
--- Mischungen zur Abfüllung von Schlauch
---100% Kabelkernfüllung
--- PSP mit erhöhtem Feuchtigkeitsgehalt
Optische Eigenschaften
| Artikel 2 |
Einheit |
Spezifikation |
| G652D |
| Modusfelddurchmesser |
1310 nm |
Ich weiß nicht. |
9.2±0.4 |
| 1550 nm |
Ich weiß nicht. |
10.4±0.5 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
124.8±0.7 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤0.7 |
| Fehler bei der Konzentrizität der Kernbeschichtung |
Ich weiß nicht. |
≤0.5 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
245±5 |
| Nichtkreisförmige Beschichtung |
% |
≤6.0 |
| Fehler bei der Konzentrizität von Verkleidung und Beschichtung |
Ich weiß nicht. |
≤12 |
| Wellenlänge des Kabels |
m |
acc≤1260 |
| Abschwächen (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische Parameter
| Fasermodell |
G.652D |
| Entwurf ((Strength Member+Tube&Filler) |
1 + 5 |
| Zentrale StärkeMember |
Material |
Stahldraht |
| Durchmesser ((+0,05) mm |
1.5 |
| - Ich weiß nicht. |
Material |
PBT |
| Durchmesser ((+0,06) mm |
2 |
| Stärke ((+0,03) mm |
0.32 |
| Die Max.Core.NO./Tube |
12 |
| Füllseil |
Material |
HDPE |
| Farbe |
Weiß |
| Durchmesser ((+0,06) mm |
2.1 |
| Strangstärkungsmitglied |
Material |
Verzinktes Stahl |
| Typ |
φ0,9x3 |
| Rüstungsschicht |
Material |
Stahlband |
| Außenhülle1 |
Material |
MDPE |
| Stärke ((+0,03) mm |
1. |
| Außenhülle1 |
Material |
MDPE |
| Stärke ((40.03) mm |
1.8 |
| Kabeldurchmesser ((土0.2) mm |
9.5*17.8 (nominal) |
| Kabelgewicht ((+10) kg/km |
160 (Nennwert) |
| Min.Anlage/N |
1500 |
| Abschwächen |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Min.Biegungsradius |
Ohne Spannungen |
10.0*Kabelφ |
| Unter maximaler Spannung |
20.0xKabelφ |

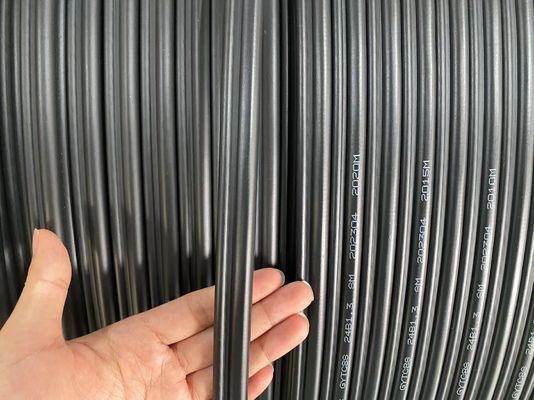

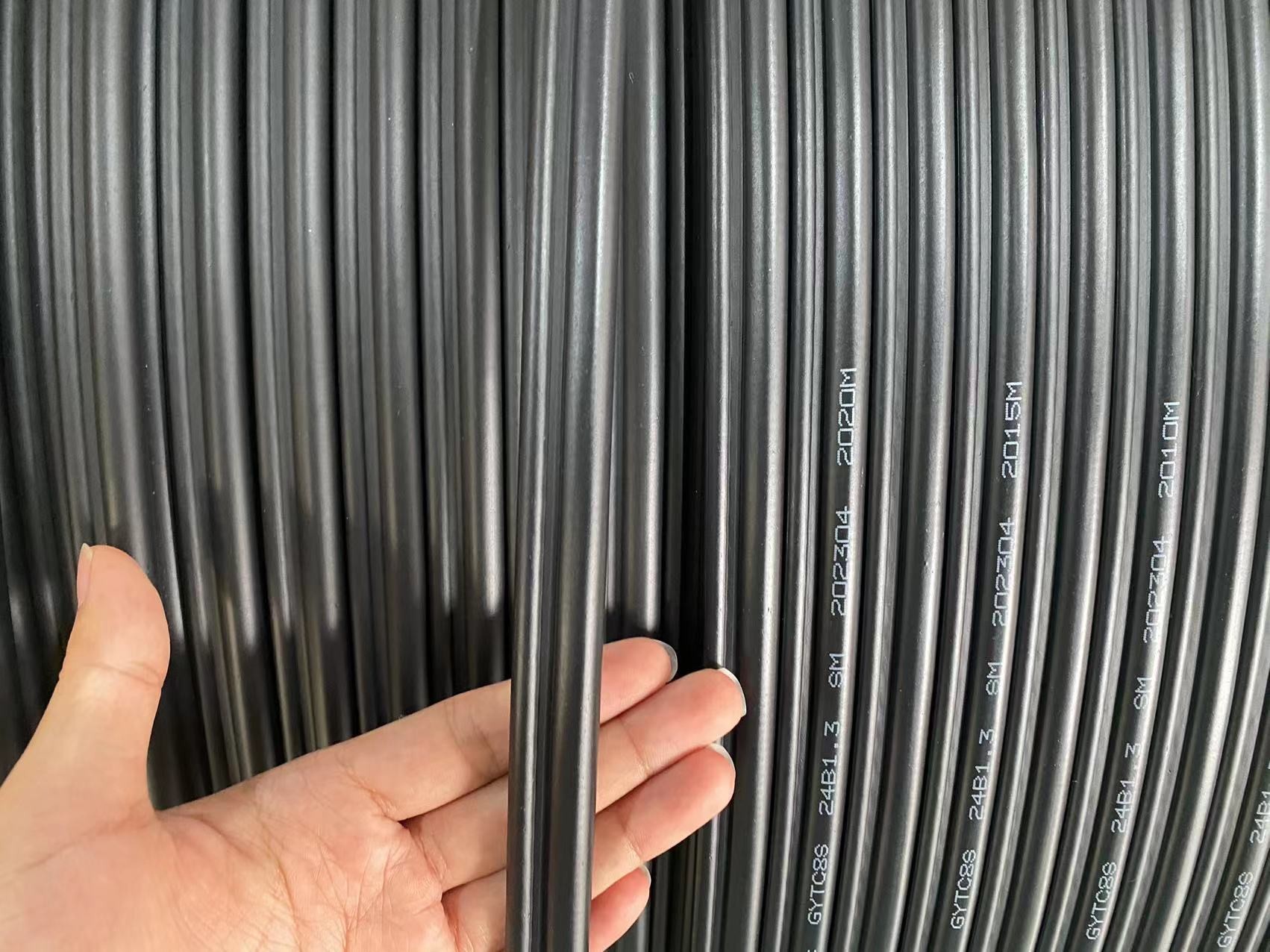

Bilder zeigen
Verpackung
• Standardkabelhafte Holztrommeln
• Standardlänge der Walze: 2/3 km/Walze, andere Längen sind ebenfalls erhältlich
