Startseite ProdukteAbbildung 8-Lichtwellenleiter4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
Kontakt

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a

Herkunftsort: Guangzhou, China Markenname: JQ
Zertifizierung: ISO9001 Modellnummer: GYTC8Y/GYXTC8Y

Detailinformationen
Durchmesser der Faser: 9/125 μm Biegeradius: 20D
Kleider und Kleidung: UV-PE Manteldurchmesser: 125.0±0.1
Wassersperrsystem: Füllmasse Kabelnutzung: Außen
Außendurchmesser: 7.0mm-9.0mm Selbstversorgung: Stahldraht/Stahldraht mit Strang
Stärker: Aramidgarne
Hervorheben:

Abbildung 8 Glasfaserkabel

,

12 Kernfaseroptisches Kabel

,

GYXTC8Y-Abbildung 8-Lichtwellenleiter

Produkt-Beschreibung

4core 6core 12core Abbildung 8 Glasfaserkabel mit Stahldraht Mini Abbildung 8 Kabel Gyxtc8y Gyxtc8a

Beschreibung des Produkts

Abbildung 8 Glasfaserkabel
  • Selbstversorgung:Das Glasfaserkabel in Abbildung 8 ist so konstruiert, dass es sich selbst trägt und somit keine zusätzliche Hardware oder Strukturen benötigt.
  • Stahldraht mit Strang:Das Kabel ist mit Stahldraht verstärkt, der eine hohe Festigkeit und Unterstützung für Luftanlagen bietet.
  • UV-PE-Weste:Das Kabel ist mit UV-PE-Material verkleidet, das einen hervorragenden Schutz vor rauen Wetterbedingungen und UV-Strahlung bietet.
  • Aluminiumband/Stahlband gepanzert:Das Kabel ist entweder mit Aluminiumband oder Stahlband versehen, um zusätzlichen Schutz vor Nagetieren, Feuchtigkeit und anderen äußeren Faktoren zu bieten.

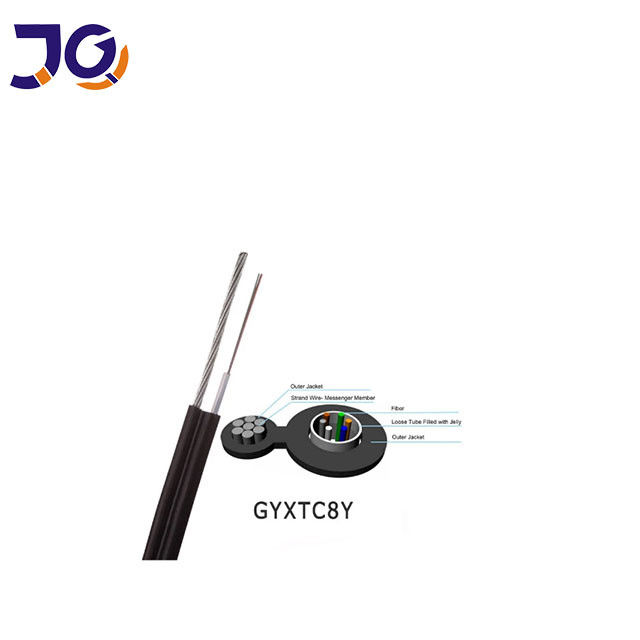

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 0

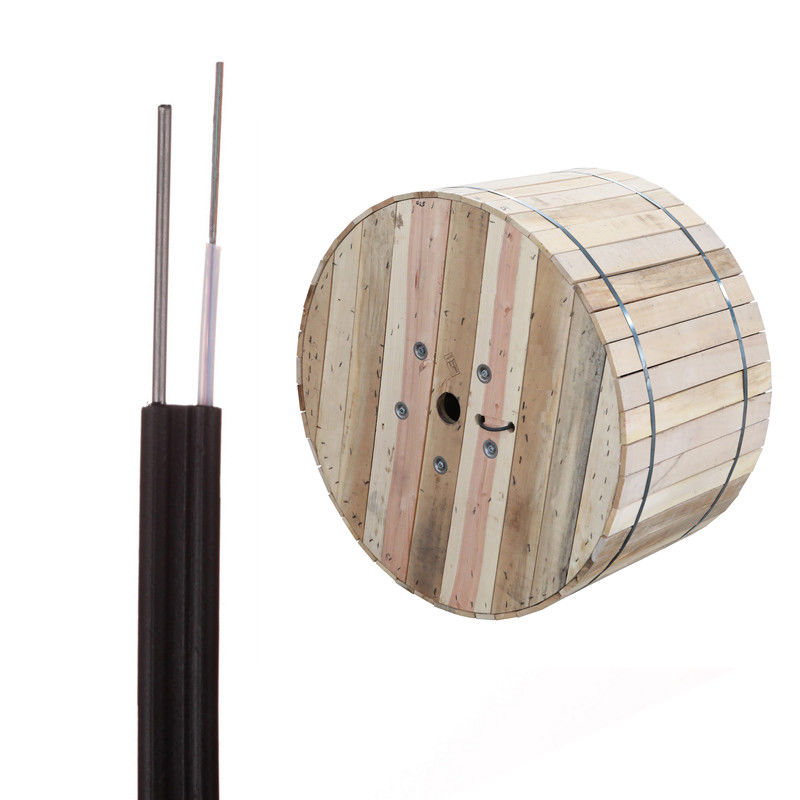

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 1



Kabelstruktur und -parameter
Fasern
Zahl
Zinnstahldraht
Durchmesser
Los
Schlauch
Ausrüstungsdicke
(Nennwert*)
Verbinden
Abmessung
Abmessung des Kabels
W*H
(Nennwert**)
Gewicht
(ca.)
mm
mm
mm
mm
mm
in kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 mal 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 mal 12.0
77



* Die Nenndicke der Hülle kann ± 0,2 mm tolerant sein.
** Die Nenn-Dimension des Kabels kann eine Toleranz von ± 0,5 mm haben.

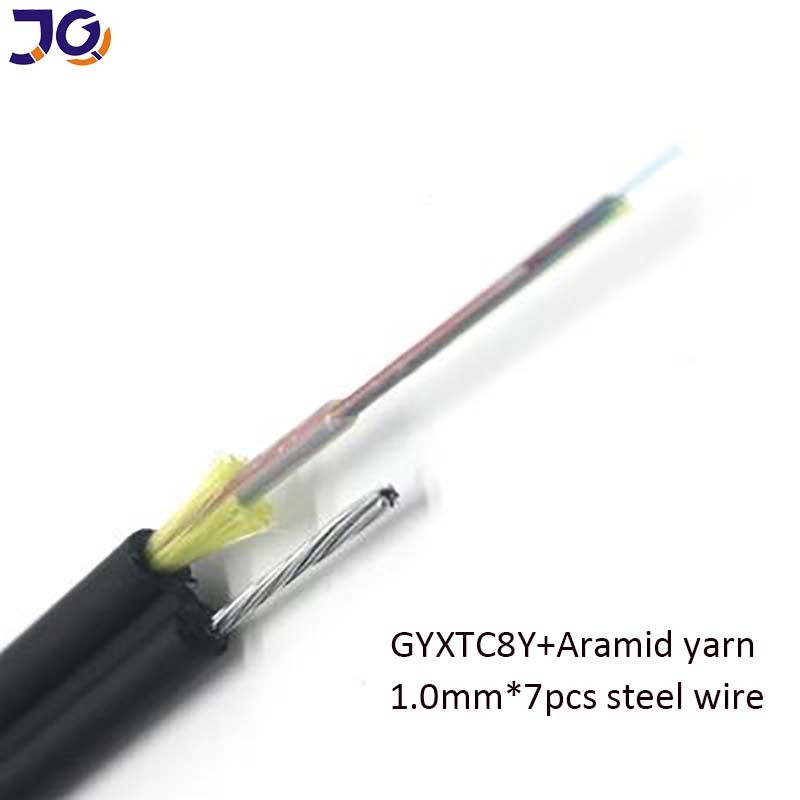

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 2



Leistung der Glasfaser
Die Leistung der Kabeloptik (ITU-T Rec. G.652D)
Artikel 1
Spezifikation
Art der Faser
Einzelmodus
Fasermaterial
Silikon mit Doping
Dämpfungskoeffizient
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km
Punktdiskontinuität
≤ 0,05 dB
Wellenlänge des Kabels
≤ 1260 nm
Null-Dispersionswellenlänge
1300 ~ 1324 nm
Steigung ohne Dispersion
≤ 0,093 ps/nm2 km
Chromatische Dispersion
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤ 3,5 PS/km)
≤ 5,3 ps/nm. km)
≤ 18 ps/nm. km)
≤ 22 PS/km
PMD
≤ 0,2 PS/km1⁄2
Modusfelddurchmesser @ 1310 nm
(8,6 bis 9,5) ± 0,6 um
Kern-/Clad-Konzentritätsfehler
≤ 0,6 um
Durchmesser der Verkleidung
125.0 ± 1 um
Nicht kreisförmiges Verkleidungsmaterial
≤ 1,0%
Durchmesser der Primärbeschichtung
245 ± 10 um
Prüfstand
100 kpsi (= 0,69 Gpa), 1%
Temperaturabhängigkeit
0°C ~ +70°C @ 1310 & 1550 nm
≤ 0,1 dB/km

Technische Parameter:

Produktbezeichnung Abbildung 8 Glasfaserkabel
Luftnutzung - Ja, das ist es.
Anpassbar - Ja, das ist es.
Kabeldurchmesser 7.0mm-16.0mm
Biegeradius 20x Kabeldurchmesser
Material der Jacke LSZH (Low Smoke Zero Halogen)
Biegeradius 20D
Kabelschicht Polyethylen (PE)
Selbstversorgung Stahldraht mit Strang
Kleider und Kleidung UV-PE (UV-beständiges Polyethylen)
Durchmesser der Faser 9/125 μm
Panzermaterial Aluminiumband oder Stahlband
Kabelnutzung Außen


Verpackung und Versand:

Verpackung und Versand

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 3

4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 4



4 Kern 6 Kern 12 Kern Glasfaserkabel mit Stahldraht Mini-Bild 8 Kabel Gyxtc8y Gyxtc8a 5
Willkommen bei Ihrer Anfrage! Willkommen in unserer Fabrik!
Kontaktieren Sie mich unter +86 18122384553 um eine kostenlose Probe zu bekommen.


Größe und Tag:

GYXTC8S-Abbildung 8-LWL - Kabel

2.0mm Draht-Lichtwellenleiter im Freien

Lichtwellenleiter GYXTC8S im Freien
