Produkt-Beschreibung

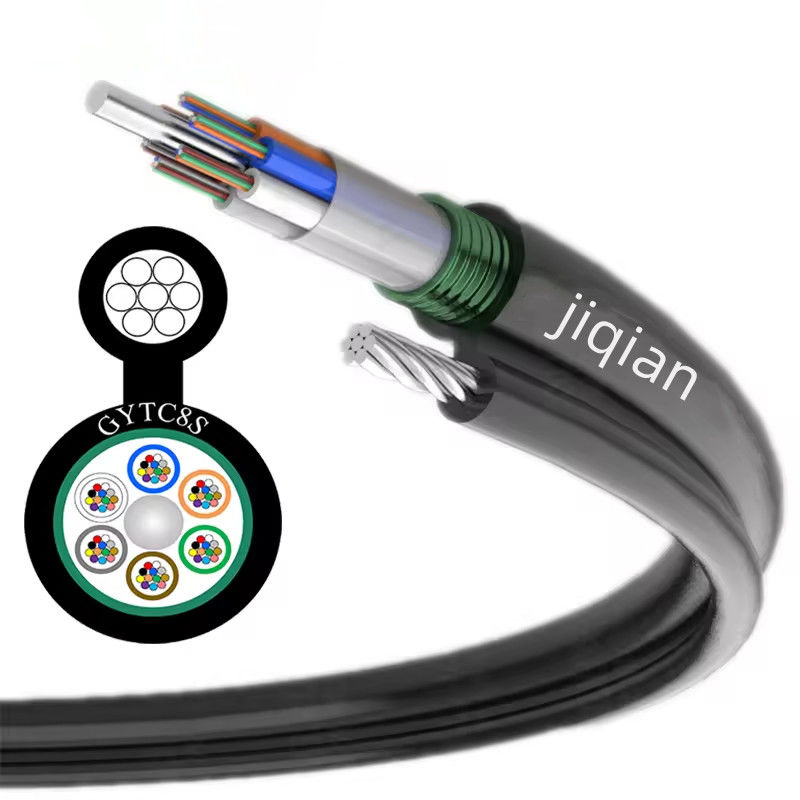

Bild 8 Selbsttragende Glasfaserkabel GYTC8S
Produktbeschreibung:

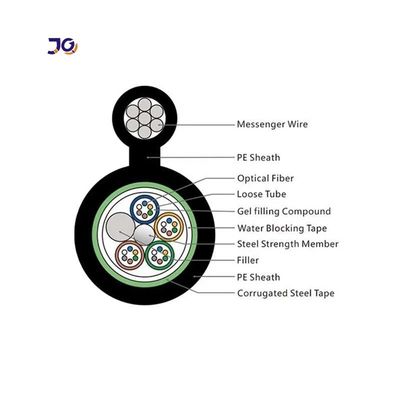

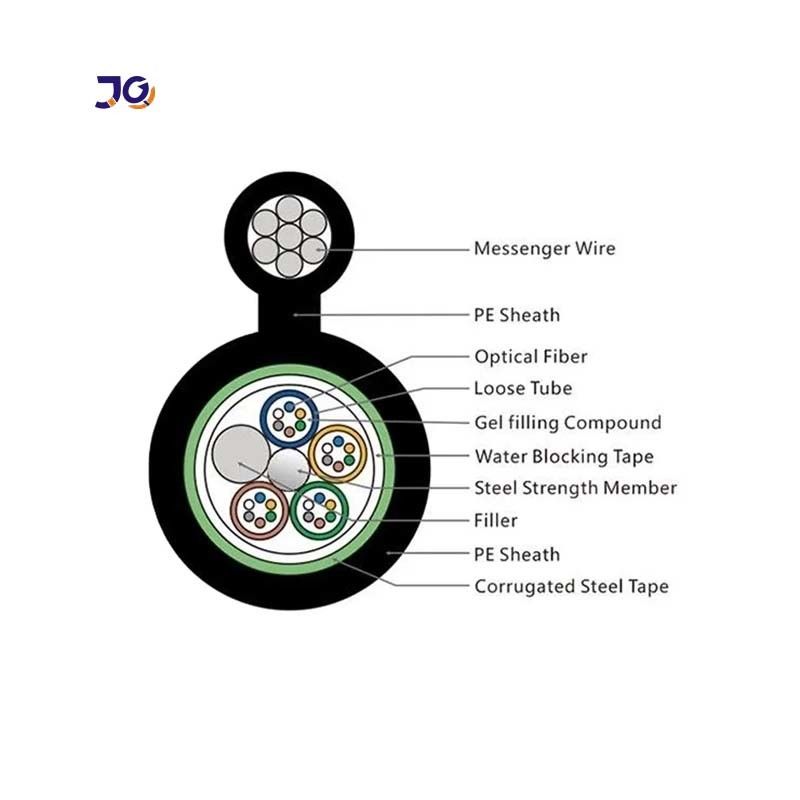

Das optische Kabel GYTC8S ist so konstruiert, dass ein ein- oder mehrmodischer Optikfasergurt in eine lose Hülle aus Polyester mit hohem Modul eingegliedert wird.und der Hülle ist mit wasserdichten Verbindungen gefülltDie Mitte des Kabelkerns besteht aus einem Metallverstärkungskern. Die lose Hülle (und das Abfüllseil) wird um den zentralen Verstärkungskern herum geschlungen, um einen kompakten runden Kabelkern zu bilden.Die Lücke im Kabelkern wird mit einem wasserdichten Füllstoff gefülltNachdem der mit Kunststoff beschichtete Stahlgürtel (PSP) vertikal eingewickelt ist, wird er mit dem Stahldraht in eine 8-förmige Polyethylenhülle in ein Kabel integriert.Dieses Produkt wird für die selbsttragende Oberlage verwendet.
Eigenschaften
1Ein oder sieben selbsttragende Oberleitungskabel aus Edelstahl oder elektroplattiertem Kupfer
2- Ölfüllung, mehrfach gebündelte Rohr-Lose-Sleeve-Struktur, Mittelverstärkung Kernverstärkung, Stahlgürtel Rüstung.

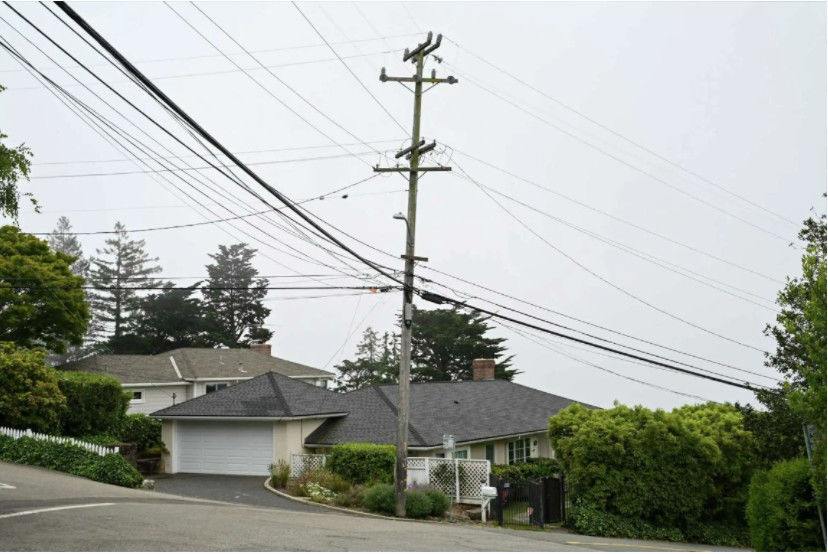

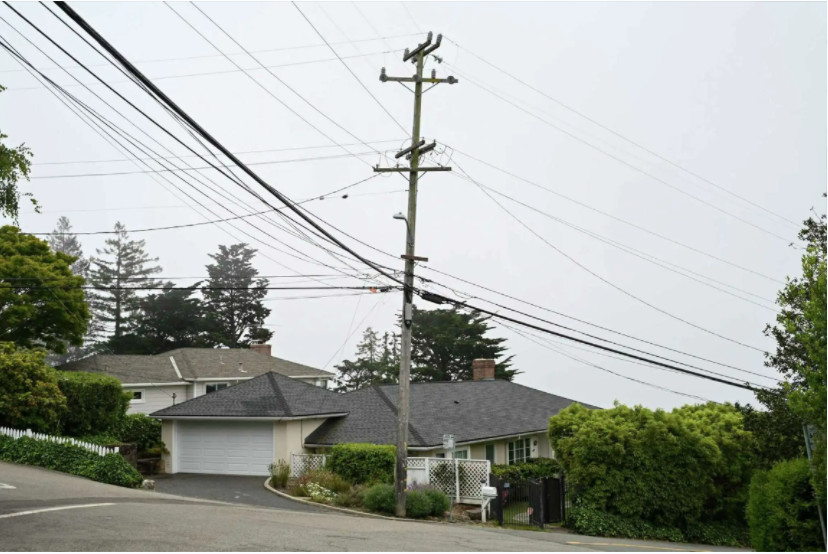

3. Es weist gute ökologische und mechanische Eigenschaften auf.
--- Stahldraht als zentrales Festigkeitselement verwendet
--- Mischungen zur Abfüllung von Schlauch
---100% Kabelkernfüllung
--- PSP mit erhöhtem Feuchtigkeitsgehalt
Optische Eigenschaften
| Artikel 2 |
Einheit |
Spezifikation |
| G652D |
| Modusfelddurchmesser |
1310 nm |
Ich weiß nicht. |
9.2±0.4 |
| 1550 nm |
Ich weiß nicht. |
10.4±0.5 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
124.8±0.7 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤0.7 |
| Fehler bei der Konzentrizität der Kernbeschichtung |
Ich weiß nicht. |
≤0.5 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
245±5 |
| Nichtkreisförmige Beschichtung |
% |
≤6.0 |
| Fehler bei der Konzentrizität von Verkleidung und Beschichtung |
Ich weiß nicht. |
≤12 |
| Wellenlänge des Kabels |
m |
acc≤1260 |
| Abschwächen (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische Parameter
| Fasermodell |
G.652D |
| Entwurf ((Strength Member+Tube&Filler) |
1 + 5 |
| Zentrale StärkeMember |
Material |
Stahldraht |
| Durchmesser ((+0,05) mm |
1.5 |
| - Ich weiß nicht. |
Material |
PBT |
| Durchmesser ((+0,06) mm |
2 |
| Stärke ((+0,03) mm |
0.32 |
| Die Max.Core.NO./Tube |
12 |
| Füllseil |
Material |
HDPE |
| Farbe |
Weiß |
| Durchmesser ((+0,06) mm |
2.1 |
| Strangstärkungsmitglied |
Material |
Verzinktes Stahl |
| Typ |
φ0,9x3 |
| Rüstungsschicht |
Material |
Stahlband |
| Außenhülle1 |
Material |
MDPE |
| Stärke ((+0,03) mm |
1. |
| Außenhülle1 |
Material |
MDPE |
| Stärke ((40.03) mm |
1.8 |
| Kabeldurchmesser ((土0.2) mm |
9.5*17.8 (nominal) |
| Kabelgewicht ((+10) kg/km |
160 (Nennwert) |
| Min.Anlage/N |
1500 |
| Abschwächen |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Min.Biegungsradius |
Ohne Spannungen |
10.0*Kabelφ |
| Unter maximaler Spannung |
20.0xKabelφ |
Bilder zeigen

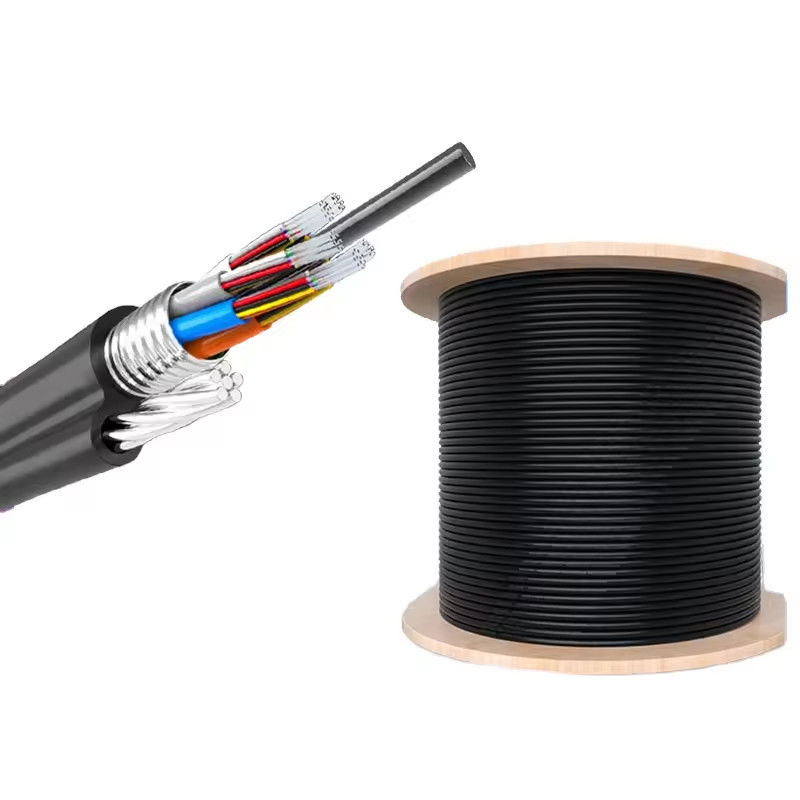

Verpackung
• Standardkabelhafte Holztrommeln
• Standardlänge der Walze: 2/3 km/Walze, andere Längen sind ebenfalls erhältlich
Häufig gestellte Fragen
1- Sind Sie der echte Hersteller?
Ja, wir sind der echte Hersteller mit einer 15-jährigen Geschichte.
2- Akzeptieren Sie kleine Bestellungen?
Ja, kleine Bestellung ist verfügbar.Wir unterstützen neues Projekt unserer Kunden, wie wir wissen, Geschäft ist immer von kleinen Bestellung.
3- Wie lange ist Ihre Garantie?
25 Jahre für Glasfaserkabel
4- Was ist Ihre Lieferzeit?
Normalerweise innerhalb von 3-5 Werktagen
6Können Sie kundenspezifische Produkte und Logo liefern?
Wir bieten OEM- und ODM-Dienstleistungen an.
