Produkt-Beschreibung
Optische Erdungsleitungen (OPGW-Kabel)

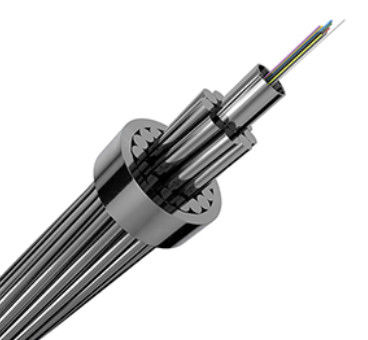

Beschreibung eines OPGW
Das OPGW-Optikabel soll die Glasfaser in den Erdungsdraht der Hochspannungsübertragungsleitung platzieren, um das Glasfaserkommunikationsnetz an der Übertragungsleitung zu bilden.Diese Struktur hat die doppelte Funktion von Bodendraht und KommunikationDer optische Erddraht ist aufgrund der Metalldrahtverpackung zuverlässiger, stabiler und fester.im Vergleich zu anderen Methoden der optischen Kabel, verkürzt sich die Bauzeit und die Baukosten werden eingespart.
Eigenschaften und Vorteile von OPGW-Optikkabeln
Mit Hilfe einer guten Rohrproduktion aus Edelstahl wird das Rohr mit wasserdichten Verbindungen gefüllt, die die optische Faser wirksam schützen können
Gute Kompaktheit und hohe Zugfestigkeit
Der Kurzschlussstrom hat nur geringe gegenseitige Störungen zwischen dem Stromnetz und dem Kommunikationsnetz
Ähnlich wie bei den allgemeinen Bodendrahtspezifikationen ist es sehr bequem zu errichten und kann den ursprünglichen Bodendraht direkt ersetzen.
OPGW hauptsächlich für die Stromkommunikation mit Zubehör, Relaisschutz, automatischem Getriebe, Installation zusammen mit Hochspannungsleitungen.

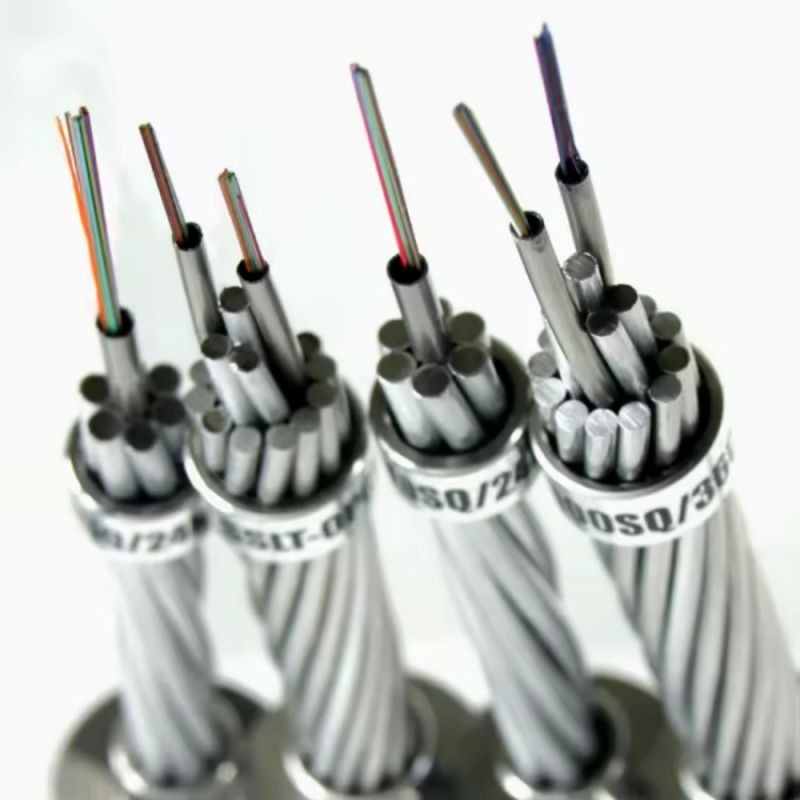

Der Stranded Optical Ground Wire (OPGW) ist durch doppelte oder drei Schichten von aluminiumplattierten Stahldraht ((ACS) oder Mischdraht aus ACS und Aluminiumlegiertdraht befestigt,Das Design ist vollständig an die häufigsten Anforderungen an die Stromleitung angepasst..
Typ der Faser:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 als Optionen
Fiberzahl:Bis zu 96 Kerne
Anwendbarer Spannungsbereich:Stromleitungen mit einem Spannungsniveau von 110 KV und darunter.
Anwendungen:Wird häufig in neu gebauten Oberleitungen eingesetzt.Kann Schutz vor Blitzen durch die Übertragung von großen Fehler Kurzschlussstrom

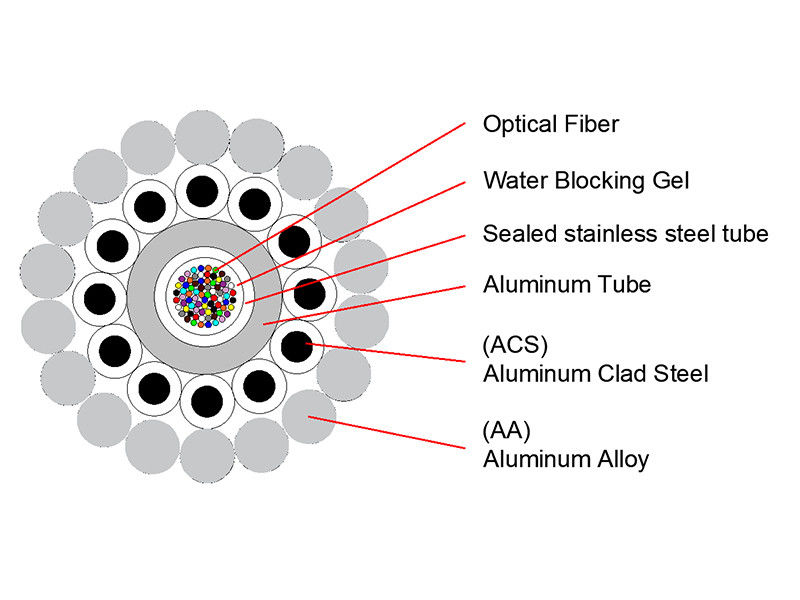

OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren
Parameter
OPGW mit PBT-Aluminiumrohr
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 und 87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW-typische Konstruktionen von Stranded-Roststoffrohren
Typisches Design für die Doppelschicht:
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Typische Konstruktion für die Drei-Schicht:
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW-typische Konstruktionen von mit AL bedeckten Edelstahlrohren
Typisches Design für eine einzige Schicht
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-7054.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ist 84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Typisches Design für eine Doppelschicht
| Spezifikation |
Faserzahl |
Durchmesser ((mm) |
Gewicht (kg/km) |
RTS(KN) |
Kurzschluss ((KA2s) |
| OPGW-143 (siehe Nummer 87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW-typische Konstruktionen von zentralen losen Rohren aus Edelstahl
Typische Konstruktion für eine Einlageneinheit:
| Spezifikation |
Faserzahl |
Durchmesser (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kurzschluss (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 und 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ist 55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| Die OPGW-61 ist 55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 (siehe unten).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| Die OPGW-7554.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Typisches Design für die Doppelschicht:
| Spezifikation |
Faserzahl |
Durchmesser (mm) |
Gewicht (kg/km) |
RTS (KN) |
Kurzschluss (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (siehe Nummer 77)8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (siehe Nummer 121).0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| Die OPGW-163 ist eine der wichtigsten Waffen, die in der Welt eingesetzt werden.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 und OPGW-109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
