Produktdetails:
|
|
Herkunftsort: | Guangzhou, China |
---|---|
Markenname: | JQ/Customized |
Zertifizierung: | ISO9001 ROHS CE-EMC FCC SDOC |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 5 Kilometer |
Verpackung Informationen: | Trommel aus Holz |
Lieferzeit: | 5-8 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 300km pro Tage |
Detailinformationen |
|||
Modellnummer: | GYTC8S/GYFTC8S/GYXTC8A/GYXTC8Y | Faser-Art: | G652D/om1/om2/om3/om4 |
---|---|---|---|
Faserzahl: | 2-144 Kerne | Trommellänge: | 3 Kilometer oder besonders angefertigt |
Farbe: | Schwarz/bule | Aufhängedraht: | angeschwemmter Stahldraht 1.0*7 oder 2.0MM Stahldraht |
Struktur: | Abbildung 8-Kabel | Betriebstemperatur: | -40 ~ +60 C |
Anwendung: | Luftanwendung im Freien | Produkt-Name: | Abbildung 8-Selbststützfaser-Lichtleiterkabel |
Markieren: | Gepanzerter Abbildung 8-Lichtwellenleiter,GYTC8S-Abbildung 8-Lichtwellenleiter |
Produkt-Beschreibung

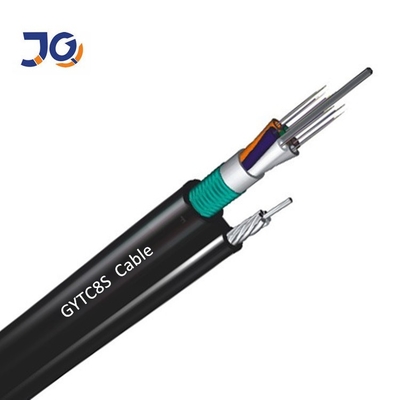

selbsttragende FRP-/steeldrahtstärke gepanzerter GYFTC8S/GYTC8S Abbildung 8-Lichtwellenleiter

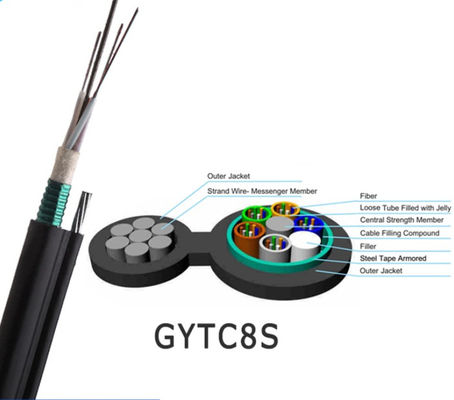

Beschreibung des Abbildung 8-LWL - Kabels
1. ist Abbildung 8-LWL - Kabel ein typischer selbsttragender Lichtwellenleiter im Freien mit Eigenschaften des Feuchtigkeitsbeständigkeits- und Zerstampfungswiderstands, der für Luftanwendung passend ist.
2 . Das Nichtmetallstärkemitglied besteht FRP, das Unterstützungsteil werden abgeschlossen mit einer Hülle des Polyäthylens (PET), um Abbildung 8-Struktur zu sein. Gewölbtes Stahlband gepanzert und äußere Hülle DES PET, die Zerstampfungswiderstand- und Gewehrschusswiderstandeigenschaften bereitstellt.
3 . Das FRP, da die zentrale Stärke die Dehnfestigkeit verbessert und es werden durch das lose Rohr und das Wasser umgeben, die System blockieren. Die Auswirkungsstruktur stellt ausgezeichnetes mechanisches und Umweltfreundlichkeit sicher.
4. sind Monomode--Art und Arten in mehreren Betriebsarten verfügbar. Verschiedene Längen und Faserzahl können entsprechend den Anforderungen der Kunden besonders angefertigt werden.
Eigenschaften
1. Hochfeste Stärke von angeschwemmten Drähten erfüllen die Bedingung von selbsttragendem und verringern die Installationskosten.
2. Gute mechanische und Temperaturleistung
3. Hochfestes loses Rohr, das die beständige Hydrolyse ist
4. Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
5. Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
- Stahldraht /FRP verwendet als das zentrale Stärkemitglied
- Lose Rohrfüllmasse
-100% Kabelseelefüllung
- PSP Vergrößerung feuchtigkeitsfest
Optische Eigenschaften
Einzelteile | Einheit | Spezifikation | |
G652D | |||
Felddurchmesser | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Manteldurchmesser | um | 124,8±0.7 | |
Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
Kernumhüllende Exzentrizität | um | ≤0.5 | |
Beschichtender Durchmesser | um | 245±5 | |
Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
Umhüllung-Beschichtungs-Exzentrizität | um | ≤12 | |
Kabel-Grenzwellenlänge | Nanometer | acc≤1260 | |
Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Technische Parameter
Faser-Modell | G.652D | ||
Entwurf (Stärke Member+Tube&Filler) | 1+5 | ||
CentralStrengthMember | Material | Stahldraht | |
Durchmesser (+0,05) Millimeter | 1,5 | ||
LooseTube | Material | PBT | |
Durchmesser (+0,06) Millimeter | 2,0 | ||
Stärke (+0,03) Millimeter | 0,32 | ||
TheMax.CoreNO. /Tube | 12 | ||
Füller-Seil | Material | PET | |
Farbe | Weiß | ||
Durchmesser (+0,06) Millimeter | 2,1 | ||
Strang-Stärke-Mitglied | Material | angeschwemmter Stahldraht | |
Art | φ1.0mm x7 | ||
Rüstungsschicht | Material | Stahlband | |
OuterSheath① | Material | PET | |
Stärke (+0,03) Millimeter | 1. | ||
OuterSheath① | Material | MDPE | |
Stärke (40,03) Millimeter | 1,8 | ||
CableDiameter (土 0,2) Millimeter | 9.0*16.0 (nominal) | ||
CableWeight (+10) kg/km | 160 (nominal) | ||
Dehnbares /N (kurzfristig) | 5000 | ||
Dehnbares /N (langfristig) | 1500 | ||
Crush/N (kurzfristig) | 1000 | ||
Zerquetschen Sie /N (kurzfristig) | 300 | ||
Verminderung | 1310nm | 0.35dB/KM | |
1550nm | 0.22dB/KM | ||
Min.bendingradius | Ohne Spannung | 10.0*Cableφ | |
Unter maximaler Spannung | 20.0xCableφ |

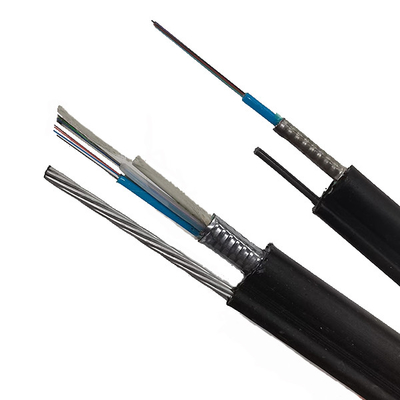

Bild-Show
Verpackung

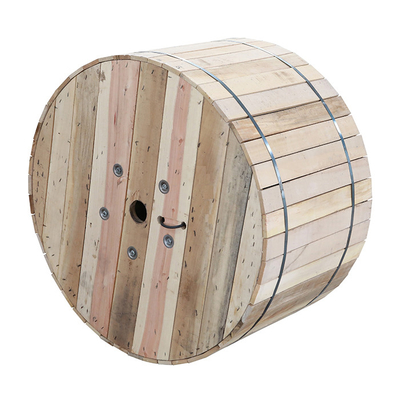

• Standardkabel-hölzerne Trommel
• Standardspulenlänge: 2/3km/reel, andere Länge ist auch verfügbar
FAQ
1. Tradning Sie Firma oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 10 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion
für Lichtwellenleiter Transceiverkabel- und Wegschnur ect. Unsere Fabrik ist in Guangzhou-Stadt, willkommen, uns zu besuchen!
2. Über die Qualität?
Wir werden Lieferung prüften vorher jedes Fasern wenn fertige Produktion.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
3. Können Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
4. Was ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
5. Können Sie den Soem-Service annehmen?
Ja begrüßen wir den Soem-Service. Wir können Ihr Logo auf dem Produkt drucken. Jede mögliche Idee von Ihnen ist verfügbar.
