24 Kerne 48 Kerne Stromversorgung Optische Erdungsleitung OPGW Kabel
ContPerson : JQ CABLE
Telefonnummer : +8618122383351
Whatsapp : +8618122383351
| Min Bestellmenge : | 1km | Verpackung Informationen : | Sperrholz-Spule/besonders angefertigt |
|---|---|---|---|
| Lieferzeit : | 5-8 Arbeitstage | Zahlungsbedingungen : | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit : | 4500km pro Monat |
| Herkunftsort: | Guangzhou, China | Markenname: | JQ/OEM |
|---|---|---|---|
| Zertifizierung: | ISO9001 ROHS CE-EMC FCC SDOC | Modellnummer: | OPGW |
|
Detailinformationen |
|||
| Faser-Art: | Monomode-/in mehreren Betriebsarten | Jacke: | Aluminium |
|---|---|---|---|
| Produktname: | Lichtwellenleiter im Freien | Länge: | 2km oder kundengebundene Länge |
| Struktur: | Loses Rohr | Faser: | 4-288core |
| Betriebstemperatur: | -40 | +60 C | Installation: | Von der Luft |
| Faserfarbe: | Blau, orange, Brown, Aqua, grau | Modell: | OPGW |
| Entwurf: | Zentrales Al-bedecktes Edelstahl-Rohr OPGW | ||
| Hervorheben: | Lichtwellenleiter des Edelstahl-Rohr-OPGW,loser Rohr OPGW Lichtwellenleiter,Edelstahl-Rohr-Unkosten-Erdung |
||

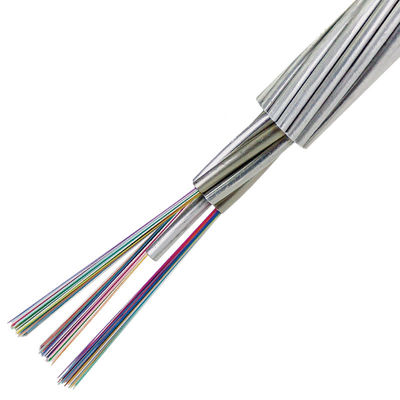

Produkt-Beschreibung
Zusammengesetzte obenliegende Fasern der Erdungs-OPGW-36B1-105 ITU-T G.652 aus optischen Fasern
Faseroptische zusammengesetzte obenliegende Erdung (OPGW) ist eine obenliegende Erdung, die Glasfaser enthält. Sie hat mehrfache Funktionen wie obenliegende Erdung und optische Nachrichtenübertragung. Sie wird hauptsächlich für Fernmeldeleitungen von 110KV, von 220KV, von 500KV, von 750KV und von neuem obenliegendem Hochspannungskraftübertragungssystem verwendet. Sie kann auch verwendet werden, um die vorhandenen Grundlinien des alten obenliegenden Hochspannungskraftübertragungssystems zu ersetzen, addiert die Linie der optischen Nachrichtenübertragung, überträgt Strom der kurzen Zeit und Antiblitzschutz zur Verfügung zu stellen. Andere Strukturen können auf Anfrage besonders angefertigt werden.
Optische Eigenschaften
Die optischen, geometrischen, mechanischen und Umwelteigenschaften der ITU-T G.652 Glasfaser sind Übereinstimmung mit untengenannter Tabelle:
| Eigenschaften | Spezifizierte Werte | Einheiten | |||
| Optische Eigenschaften | |||||
| Felddurchmesser | an 1310nm | 9.2±0.4 | µm | ||
| an 1550nm | ± 10,4 0,5 | Millimeter | |||
| Dämpfungskonstante | an 1310nm | ≤0.35 | dB/km | ||
| an 1550nm | ≤0.22 | dB/km | |||
| Verminderungs-Ungleichmäßigkeit | ≤0.05 | DB | |||
| Nullstreuungswellenlänge (λ0) | 1300 ~1324 | Nanometer | |||
| Maximale nullstreuungssteigung (S0max) | ≤0.092 | ps/(nm2·Kilometer) | |||
| Polarisationsmodus-Streuungskoeffizient (PMD) | ≤0.2 |
|
|||
| Grenzwellenlänge (λcc) | ≤1260 | Nanometer | |||
| Streuungskoeffizient | 1288~1340nm | ≤3.5 | ps/(Nanometer·Kilometer) | ||
| 1550nm | ≤18 | ps/(Nanometer·Kilometer) | |||
| Effektives Gruppenbrechungsindex (Neff) | an 1310nm | 1,466 | - | ||
| an 1550nm | 1,467 | - | |||
| Geometrische Eigenschaft | |||||
| Manteldurchmesser | 125.0±1.0 | µm | |||
| Umhüllungsnichtkreisförmigkeit | ≤1.0 | % | |||
| Beschichtender Durchmesser | 245.0±10.0 | µm | |||
| Beschichtung-Umhüllungsexzentrizität | ≤12.0 | µm | |||
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | |||
| Kernumhüllende Exzentrizität | ≤0.8 | µm | |||
| Mechanische Eigenschaft | |||||
| Winden | ≥4 | m | |||
| Beweisdruck | ≥0.69 | GPa | |||
| Beschichtende Streifenkraft | Durchschnittswert | 1.0-5.0 | N | ||
| Höchstwert | 1.3-8.9 | N | |||
| Verbiegender Makroverlust | Ф60mm, 100 Kreise, an 1550nm | ≤0.05 | DB | ||
| Ф32mm, Kreise 1, an 1550nm | ≤0.05 | DB | |||
Faser und lose Rohr-Farbkennzeichnung
Die einzelne Faser und die losen Rohre sollen Übereinstimmung mit Standard-TIA/EIA-598-A und dem Farbcode als unten.
Faser-Farben
Stahlrohr 1 (No.1-24fibers)
Faser-Farben
| NEIN. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
Ein schwarzer Indikator (100mm Neigung)
| NEIN. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Stahlrohr 2 (No.25-36fibers)
| NEIN. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | Rot | Natur | Gelb | Veilchen | Rosa | Aqua |

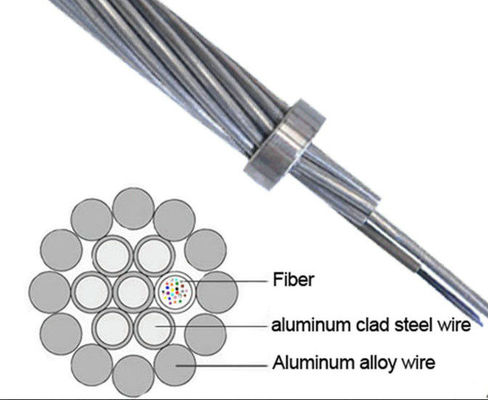

Querschnitt OPGW
Eigenschaften
• Die Edelstahlrohre, die mit hydrophobem Gel gefüllt werden, gewähren den Schutz und die Unterstützung der Glasfasern
• Gute dehnbare Leistung
• , Leichte, niedrige Beiladung mit kleinem Durchmesser zum Turm
• Überschüssige Länge der passenden Faser der optischen zu machen Einheit easliy
• Transport/Lagertemperatur: -40℃ zu +65℃
Specation von OPGW
| Einzelteile | Technische Daten | ||
| Angeschwemmt | Kern, Schicht 2 der Schicht 1 | ||
| Anschwemmung von Richtung | Äußere Schicht ist rechts | ||
| Kabeldurchmesser (nominal) | 14.0mm | ||
| Kabel-Gewicht (ca.) | 688.3kg/km | ||
| Unterstützungsquerschnitt | ALS Draht | 104.7mm2 | |
| Bewertete Dehnfestigkeit (RTS) | 111.6kN | ||
| Elastizitätsmodul (E-Modul) | 149.5N /mm2 | ||
| Thermischer Verlängerungs-Koeffizient | 13.4×10-6/K | ||
| Maximaler Arbeitsdruck (40%RTS) | 44.64kN | ||
| Alltagsstress (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| DC-Widerstand an 20℃ | 0.667ohm/km | ||
| Strom der kurzen Zeit (1s, 20℃~200℃) | 8.77kA | ||
| Kurze Zeit gegenwärtige Kapazität (I2t) | 77.0kA ² s | ||
| Minimaler Biegungsradius | Installation | 30mal des Kabeldurchmessers | |
| Operation | 15mal des Kabeldurchmessers | ||
| Temperaturspanne | Installation | -20℃~+60℃ | |
| Lagerung u. Verschiffen | -40℃~+70℃ | ||
| Operation | -40℃~+70℃ | ||
| Verminderung | Bandbreite | Polarisations-Modus-Streuung | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Einzelne Faser | Entwurfs-Verbindungs-Wert (M=20, Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/Kilometer | ≤0.1ps/Kilometer |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/Kilometer | ≤0.1ps/Kilometer |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Verpackung u. Versenden
• Standardkabel-Trommel
• Standardspulenlänge: 2/3km/reel, andere Länge ist auch verfügbar
Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.
Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
Umweltsmäßig
Willigen Sie voll mit ISO14001, RoHS und System OHSAS18001 ein
Installations-Empfehlungen
Installationsverfahren:
Es wird empfohlen, dass IEEE Geschlechtskrankheit 524-1992 und unsere Firma Verfahren werden verwendet für die Installation von OPGW empfahlen.
