Produkt-Beschreibung
Produkttitel
Fabrikdirekt ADSS Glasfaserkabel Singlemode Aramidgarn Hochfeste Freileitungskabel für den Außenbereich
Was ist ein ADSS-Kabel?
ADSS (All Dielectric Self Supporting) Glasfaserkabel ist ein nicht-metallisches Design für die Freileitungsinstallation an Strommasten und Übertragungsleitungen. Es kann sicher in Hochspannungsbereichen ohne Erdung installiert werden und bietet zuverlässige Selbstunterstützung ohne Tragseile. Dies macht es zu einer kostengünstigen Alternative zu OPGW und OPAC.
Struktur und Design

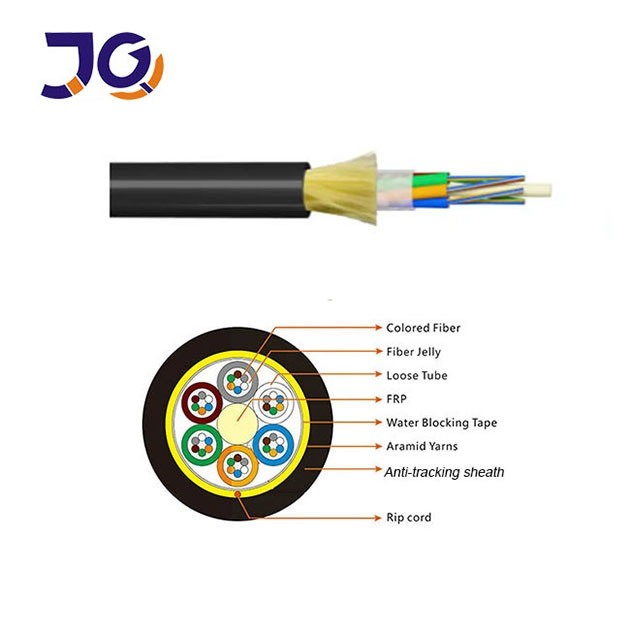

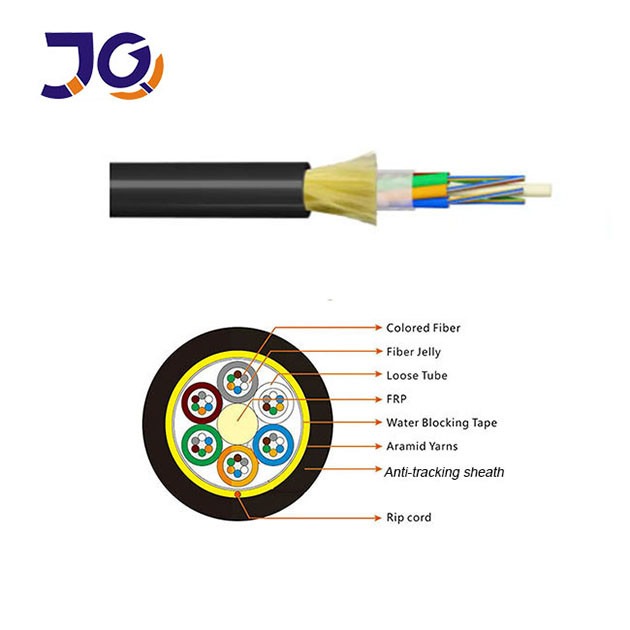

Das Kabel verwendet eine lose Bündelader-Technologie mit Fasern, die durch wasserblockierendes Gel geschützt sind. Ein zentrales FRP-Zugentlastungselement sorgt für Kernstabilität, während Schichten aus Aramidgarn hohe Zugfestigkeit liefern. Der Außenmantel ist je nach Spannung und Installationsbedingungen in PE oder AT erhältlich.
Hauptmerkmale
-
Nicht-metallisches Design, sicher für die Installation unter Spannung und frei von elektrischen Störungen
-
Selbsttragendes Kabel, einfach zu installieren ohne zusätzliche Stützdrähte
-
Hochfestes Aramidgarn gewährleistet Haltbarkeit und Witterungsbeständigkeit
-
Stabile Leistung unter mechanischer Belastung und Temperaturänderungen
-
Anpassbare Designs für unterschiedliche Spannweiten und Stromleitungsprojekte
Anwendungen
-
PE-Mantel für Stromleitungen unter 110 kV
-
AT-Mantel für Leitungen ab 110 kV und höher mit Anti-Tracking-Schutz
-
Spannweite und Aramidgarngehalt können an die Projektanforderungen angepasst werden
Standards
Hergestellt gemäß IEEE P1222 und IEC 60794 1, um internationale Qualität und Zuverlässigkeit zu gewährleisten
Struktur und technische Spezifikationen
1. ADSS Einzelmantel
| Faseranzahl |
Struktur |
Fasern pro Ader |
Aderdurchmesser
(MM)
|
FRP/Pad-Durchmesser (mm) |
Dicke des Außenmantels (mm) |
Ref. Außen
Durchmesser
(mm) |
Ref. Gewicht
(kg/km) |
| PE-Mantel |
AT-Mantel |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten. Für detailliertere Spezifikationen,
wenden Sie sich bitte an unsere Verkäufer.
2. ADSS Doppelmantel
| Faseranzahl |
Struktur |
Fasern pro Ader |
Aderdurchmesser
(MM)
|
FRP/Pad-Durchmesser (mm) |
Dicke des Außenmantels (mm) |
Ref. Außen
Durchmesser
(mm) |
Ref. Gewicht
(kg/km) |
| PE-Mantel |
AT-Mantel |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten. Für detailliertere Spezifikationen,
wenden Sie sich bitte an unsere Verkäufer.
|
Fasertyp
|
Dämpfung
(+20℃)
|
Bandbreite
|
Optische Kabel-Cut-off-Wellenlänge
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Details Bild zeigt

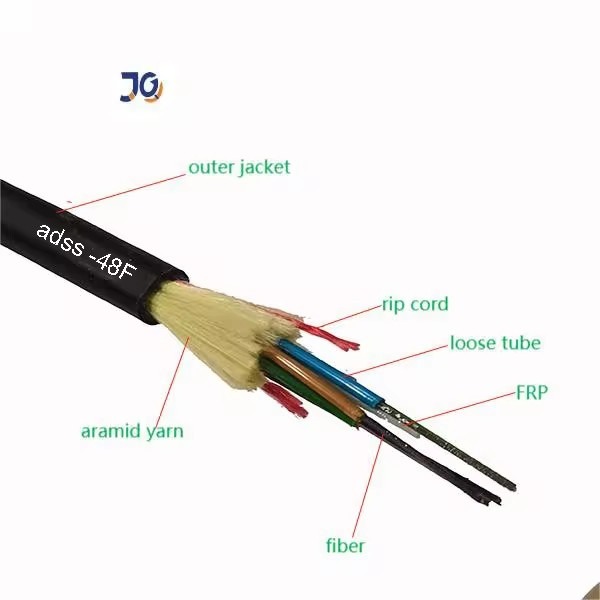

Einzelmantel ADSS-Glasfaserkabel
Doppelmantel ADSS-Glasfaserkabel
Verpackung:
FAQ
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind eine Direktfabrik mit über 10 Jahren Erfahrung in der Herstellung von Glasfaserkabeln, Fallkabeln, Patchkabeln und Zubehör. Unser Werk befindet sich in Guangzhou und wir begrüßen Kundenbesuche.
Wie gewährleisten Sie Qualität?
Qualität steht an erster Stelle. Jede Faser wird vor dem Versand streng getestet und geprüft. Nach Bestätigung des Angebots können wir kostenlose Muster zur Qualitätsgenehmigung anbieten.
Kann ich mit einer kleinen Bestellung beginnen?
Ja, kleine und Testbestellungen werden akzeptiert, insbesondere für neue Projekte oder Musterauswertungen.
Wie lange ist die Produktionsvorlaufzeit?
Normalerweise 3 bis 7 Werktage, abhängig von der Bestellmenge. Wir versenden schnell nach Zahlungseingang.
Bieten Sie OEM oder Anpassung an?
Ja, wir können Ihr Logo drucken und Designs anpassen, um Ihren Projektanforderungen zu entsprechen.
Sind die Rohstoffe zertifiziert?
Ja, wir verwenden ISO9001- und RoHS-zertifizierte Materialien, um eine stabile und zuverlässige Leistung zu gewährleisten.
