Produkt-Beschreibung
Produktbezeichnung
Fabrikpreis: Ein-Modus-ADSS-Optische Faserkabel mit Aramidgarn
Was ist ADSS-Kabel?
ADSS (All-Dielectric Self-Supporting) Kabel ist ein nichtmetallisches Glasfaserkabel, das für die Luftinstallation an Strompfosten und Stromleitungen entwickelt wurde.Es kann sicher in Hochspannungsumgebungen eingesetzt werden und gleichzeitig eine zuverlässige Selbstunterstützung ohne Nachrichtenleitungen bietet.Es ist eine kostengünstige Alternative zu OPGW- und OPAC-Kabeln.
Struktur und Gestaltung
Dieses Kabel hat eine lockere Rohrstruktur mit Fasern, die mit einem wasserdichten Gel geschützt sind.Die Außenhülle ist in PE- oder AT-Materialien erhältlich, je nach Spannungsbedarf.
Wesentliche Merkmale
-
mit einer Breite von mehr als 20 mm,Sicher für die Installation in der Live-Leitung ohne Gefahr für die Leitfähigkeit.
-
Einfache Installation:Das selbsttragende Design eliminiert die Notwendigkeit für zusätzliche Träger.
-
Hohe Festigkeit:Die Armatur aus Aramidgarn sorgt für eine hervorragende Zug- und Wetterbeständigkeit.
-
Stabile Leistung:Widerstandsfähig gegen mechanische Belastungen und Temperaturschwankungen.
-
Anpassbar:Konfigurationen für verschiedene Spannweiten und Anwendungen.
Anwendungen
-
PE-Hülle:Geeignet für Stromleitungen unter 110 kV.
-
In der Hülle:Für Stromleitungen ≥ 110 kV, die einen Verfolgungsschutz bieten.
-
Die Spannlänge und der Garnanteil können je nach Projektanforderungen angepasst werden.
Normen
Hergestellt nach den Normen IEEE P1222 und IEC 60794-1.
Struktur und technische Spezifikationen
1.ADSS-Einzeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Durchmesser des Verlustrohrs
(MM)
|
Durchmesser von FRP/Pad (mm) |
Die Ausrüstung ist mit einer Dicke von mehr als 20 mm zu versehen. |
Außenseiter
Durchmesser
(mm) |
Referenz: Gewicht
(kg/km) |
| PE-Jackett |
Kleidung |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
10,7 ± 0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
10,7 ± 0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7 ± 0.1 |
15.2 |
176 |
189 |
Tipps: Alle Spezifikationen in der nachstehenden Tabelle sind ungefähre Daten.
Bitte kontaktieren Sie unsere Verkäufer.
2. ADSS-Doppeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Durchmesser des Verlustrohrs
(MM)
|
Durchmesser von FRP/Pad (mm) |
Die Ausrüstung ist mit einer Dicke von mehr als 20 mm zu versehen. |
Außenseiter
Durchmesser
(mm) |
Referenz: Gewicht
(kg/km) |
| PE-Jackett |
Kleidung |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
10,7 ± 0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
10,7 ± 0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7 ± 0.1 |
16.5 |
212 |
228 |
Tipps: Alle Spezifikationen in der nachstehenden Tabelle sind ungefähre Daten.
Bitte kontaktieren Sie unsere Verkäufer.
|
Art der Faser
|
Abschwächen
(+20°C)
|
Bandbreite
|
Wellenlänge des Optikkabels
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G. Ich weiß.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G. Ich weiß.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500 MHz·km |
---
|

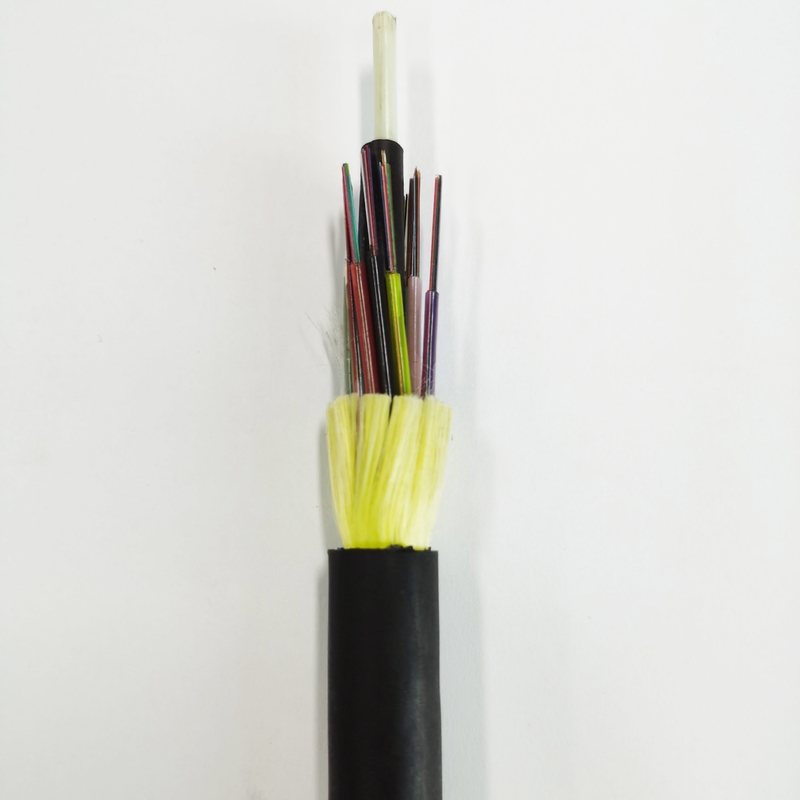

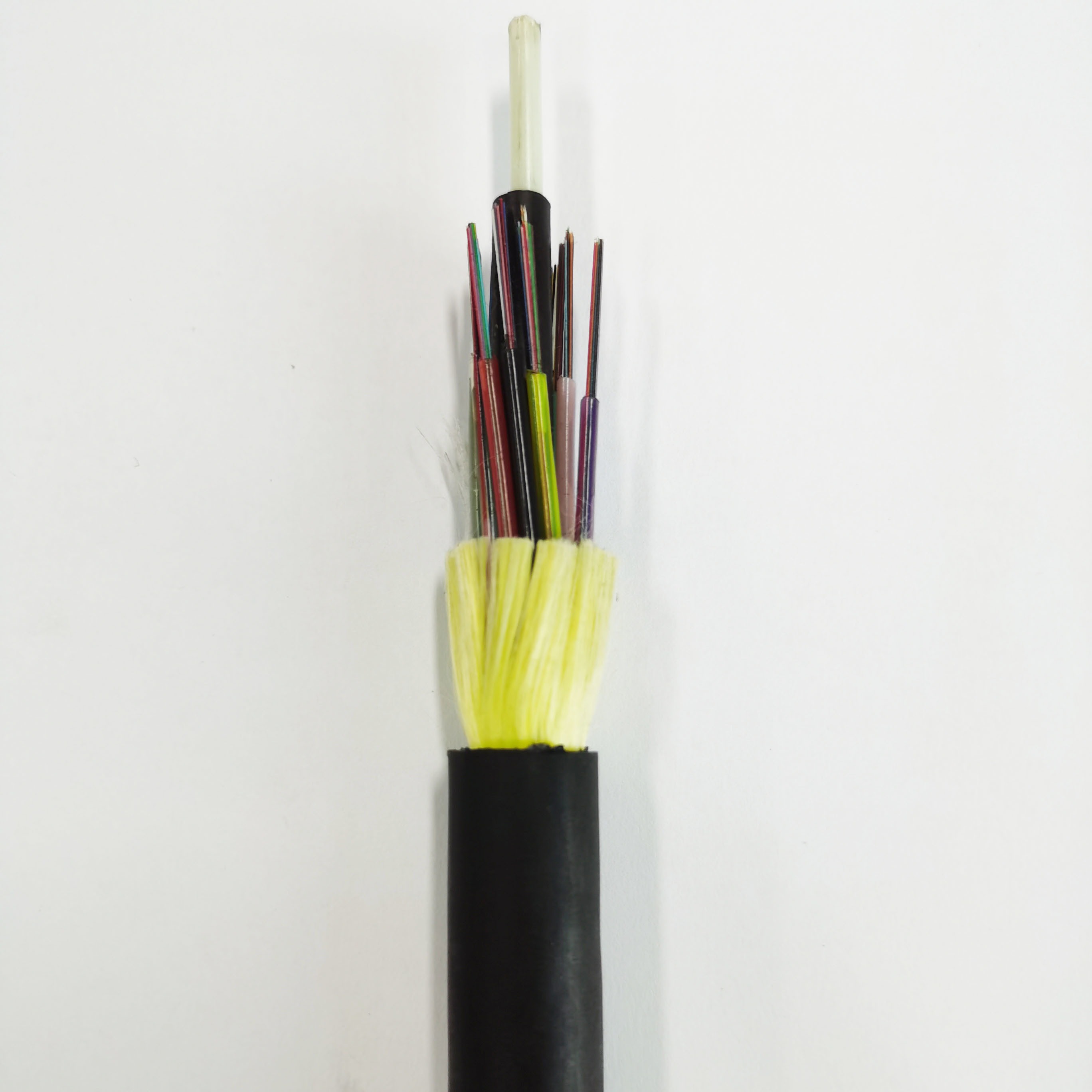

Einzelheiten Bilder zeigen

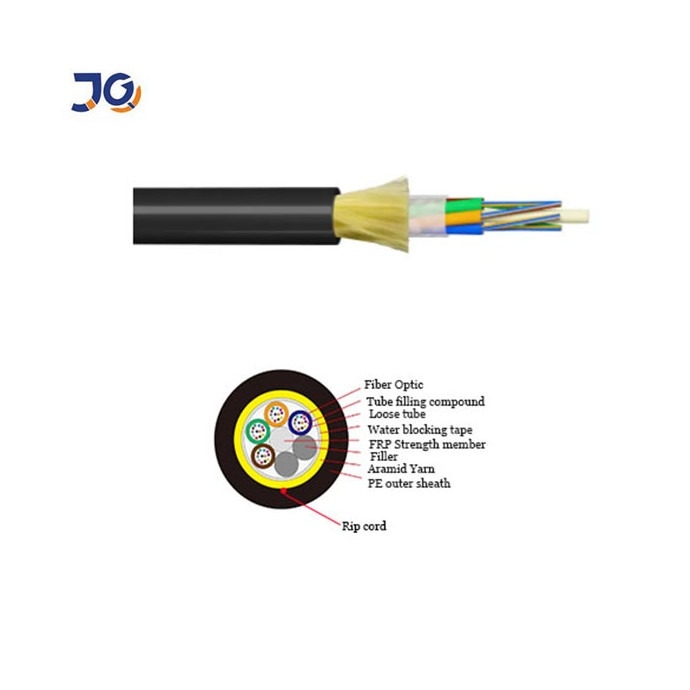

Einfachverbundene ADSS-Faserkabel

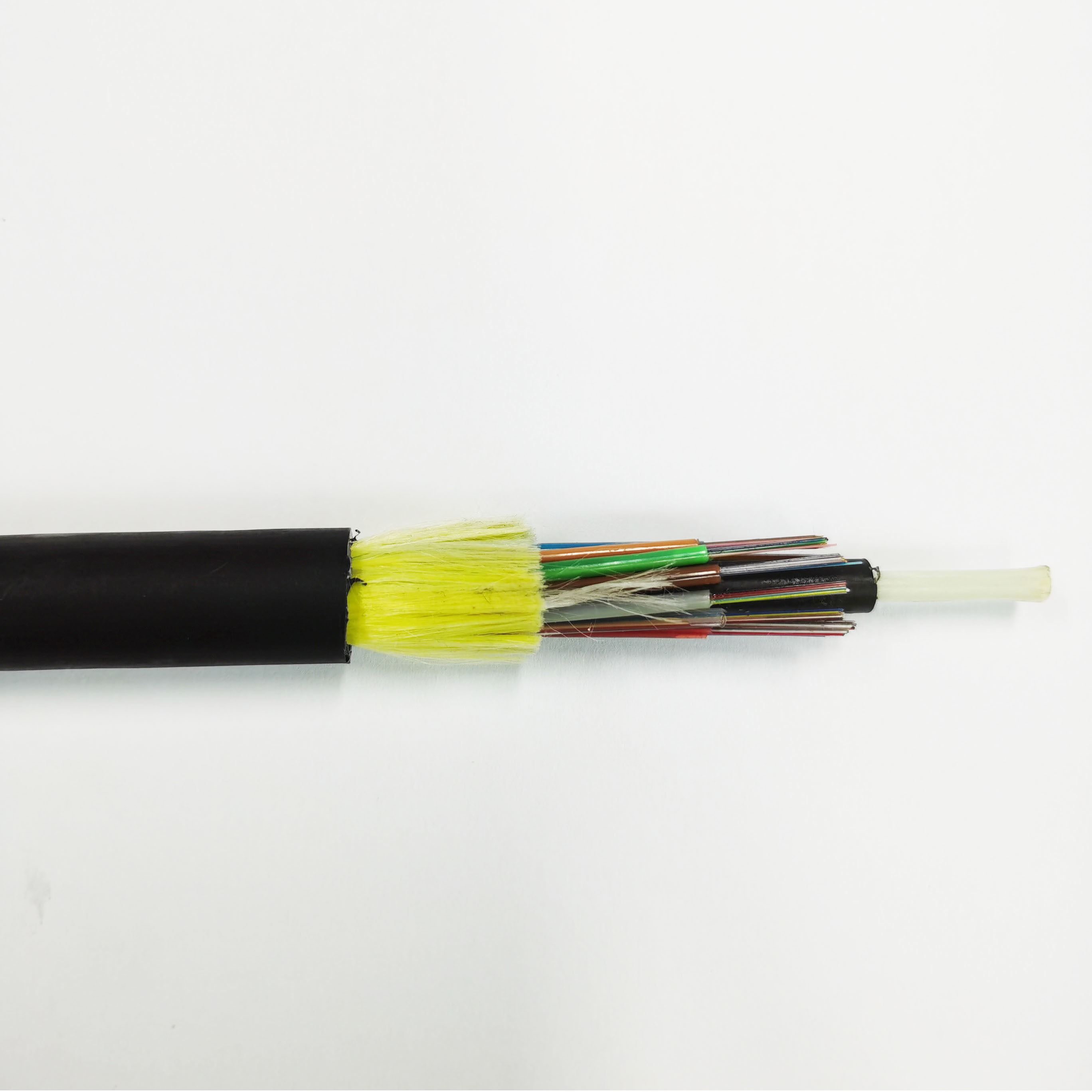

Doppeljacke ADSS Glasfaserkabel
Verpackung:
Häufig gestellte Fragen
Sind Sie Hersteller oder Handelsunternehmen?
Wir sind ein professioneller Hersteller mit 10+ Jahren Erfahrung in Glasfaserkabeln, Dropkabeln,Unsere Fabrik befindet sich in Guangzhou, und Sie sind herzlich eingeladen zu besuchen.
Wie garantieren Sie die Produktqualität?
Qualität ist unsere Priorität. Jede Faser wird vor dem Versand einer strengen Prüfung und endgültigen Inspektion unterzogen. Nach Bestätigung des Preises können wir kostenlose Proben zur Qualitätsprüfung zur Verfügung stellen.
Kann ich eine kleine Bestellung aufgeben?
Ja, wir unterstützen kleine und Testbestellungen, besonders für neue Projekte.
Was ist Ihre Durchlaufzeit?
Wir garantieren eine schnelle Lieferung nach Zahlung.
Bieten Sie OEM-Service an?
Ja, wir können Ihr Logo hinzufügen und Produkte nach Ihren Anforderungen anpassen.
Sind Ihre Materialien zertifiziert?
Wir beziehen unsere Produkte von Lieferanten mit ISO9001 und RoHS-Zertifizierungen, um eine zuverlässige Qualität zu gewährleisten.
