Produkt-Beschreibung
Übersicht über ADSS-Optikabel
ADSS (All-Dielectric Self-Supporting) Glasfaserkabel ist so konzipiert, dass es ohne leitfähige Metallkomponenten installiert werden kann, sodass es sein eigenes Gewicht zwischen den Strukturen tragen kann.Es eignet sich sowohl für Einzel- als auch für Multimodefasern, mit Konfigurationen für bis zu 144 Fasern.
Die ADSS-Kabel werden üblicherweise für Luftanlagen verwendet, von Pfahl-Bau-Verbindungen bis hin zu Fernverbindungen zwischen Städten.und außerhalb der AnlageDas komplette Verkabelungssystem, einschließlich Aufhängungsanlagen, Sackgasse und Endgehäuse, gewährleistet eine hohe Zuverlässigkeit bei einem vollständigen Übertragungskreislauf.
Wesentliche Merkmale
-
Es kann installiert werden, ohne Stromleitungen abzuschalten.
-
Ausgezeichnete Anti-Tracking-Leistung mit einer maximalen Betriebsspannung von bis zu 25 kV.
-
Leichtgewicht, kleiner Durchmesser Design minimiert Wind und Eis Belastung auf Türmen und Stangen.
-
Fähig zur Langstreckeninstallation bis zu 1000 m zwischen Stützen.
-
Hohe Zugfestigkeit und hohe Temperaturbeständigkeit.
-
Lange Lebensdauer von bis zu 30 Jahren.
Anwendungen
-
LAN-, WAN- und Metropolnetze
-
Einsatz von FTTH und FTTX
-
CATV- und GPON/EPON-Systeme
-
Datenzentren und Breitbandübertragung
-
Abschluss des aktiven Geräts
-
U-Bahn- und Ortsnetze
-
Datenverarbeitungsnetze
-
Verbindungen der Prüfgeräte
-
Verkabelung von Räumlichkeiten
-
Infrastruktur des Weitbereichsnetzes
Struktur und technische Spezifikationen
1.ADSS-Einzeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Durchmesser des Verlustrohrs
(MM)
|
Durchmesser von FRP/Pad (mm) |
Die Ausrüstung ist mit einer Dicke von mehr als 20 mm zu versehen. |
Außenseiter
Durchmesser
(mm) |
Referenz: Gewicht
(kg/km) |
| PE-Jackett |
Kleidung |
| 4 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 6 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
83 |
93 |
| 8 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
83 |
93 |
| 12 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
83 |
93 |
| 24 |
1 + 6 |
6 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
9.8 |
86 |
96 |
| 48 |
1 + 6 |
12 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
10.0 |
89 |
99 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
10,7 ± 0.1 |
10.5 |
99 |
109 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
10,7 ± 0.1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7 ± 0.1 |
15.2 |
176 |
189 |
Tipps: Alle Spezifikationen in der nachstehenden Tabelle sind ungefähre Daten.
Bitte kontaktieren Sie unsere Verkäufer.
2. ADSS-Doppeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Durchmesser des Verlustrohrs
(MM)
|
Durchmesser von FRP/Pad (mm) |
Die Ausrüstung ist mit einer Dicke von mehr als 20 mm zu versehen. |
Außenseiter
Durchmesser
(mm) |
Referenz: Gewicht
(kg/km) |
| PE-Jackett |
Kleidung |
| 4 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 6 |
6 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 6 |
12 |
2.0 |
2.0/2.0 |
10,7 ± 0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
10,7 ± 0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
10,7 ± 0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
10,7 ± 0.1 |
16.5 |
212 |
228 |
Tipps: Alle Spezifikationen in der nachstehenden Tabelle sind ungefähre Daten.
Bitte kontaktieren Sie unsere Verkäufer.
|
Art der Faser
|
Abschwächen
(+20°C)
|
Bandbreite
|
Wellenlänge des Optikkabels
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G. Ich weiß.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G. Ich weiß.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200MHz·km |
≥ 500 MHz·km |
---
|
Einzelheiten Bilder zeigen

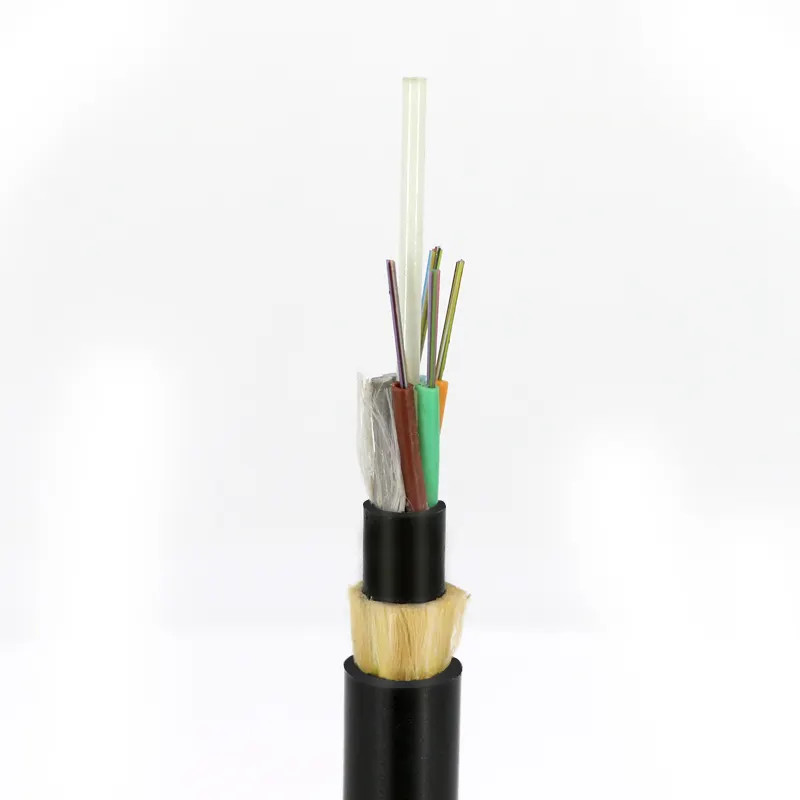

Einfachverbundene ADSS-Faserkabel

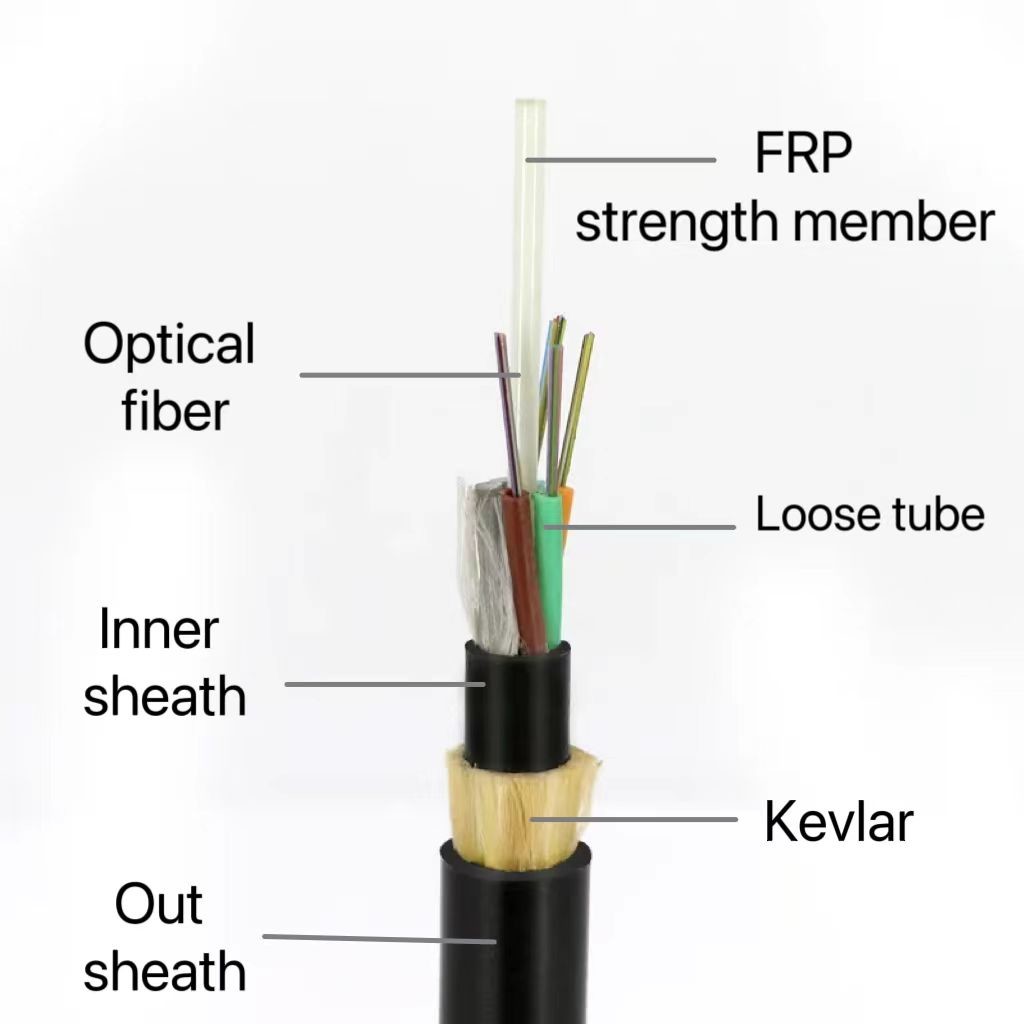

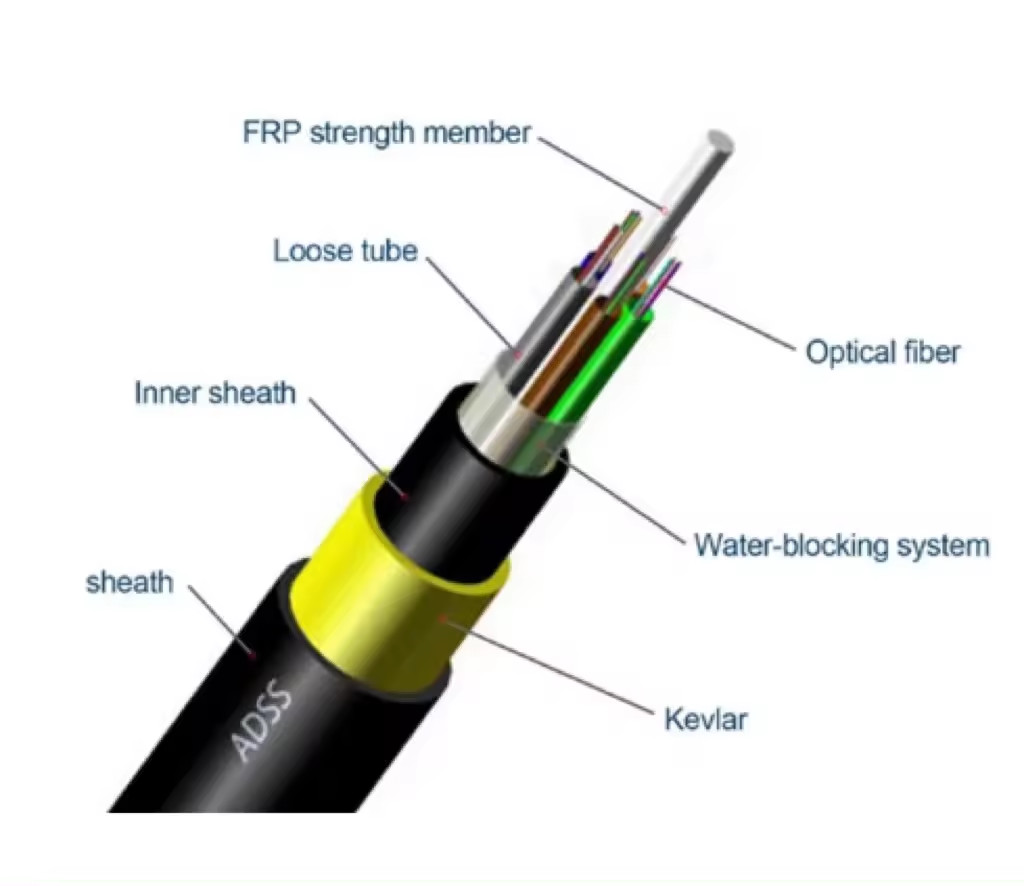

Doppeljacke ADSS Glasfaserkabel
Verpackung:
1Sind Sie ein direkter Lieferant?
Wir sind ein professioneller Kabelhersteller, spezialisiert auf Glasfaserkabel, MPO Breakout-Kabel und Glasfaserkabel.und verschiedene andere Regionen.
2Was sind Ihre wichtigsten Produkte?
Unser Sortiment umfasst Glasfaserkabel für den Außen- und Innenbereich, FTTH-Dropkabel, ADSS-Kabel, Panzer-Patchkabel für den Innenbereich und optische Patchkabel in SC-, LC-, FC-, ST-, MTP- und MPO-Konfigurationen.
3Wie lange dauert die Garantiezeit für das Produkt?
Wir bieten eine 20-jährige Garantie für Glasfaserkabel.
4Haben Sie Rohstoffzertifikate?
Ja, wir unterhalten langfristige Partnerschaften mit ISO9001- und RoHS-zertifizierten Rohstofflieferanten.
