Einfach gepackte ADSS-Fiberoptikkabel für den Außenbereich 100 m Spannweite

Ein Kilometer
MOQ
Einfach gepackte ADSS-Fiberoptikkabel für den Außenbereich 100 m Spannweite
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Art der Faser: YOFC oder Fiberhome auf Anfrage
Faserzahl: 4 -144 Kern
Farbe: Schwarz, kundenspezifisch
Länge: 2km oder kundengebundene Länge
Jackenmaterial: MDPE/HDPE oder AT
Name: ADSS-Glasfaserkabel
Stärkter Mitglied: Zentrales Stärke-Mitglied FRP
Betriebstemperatur: -40 | +60 C
Span: 50/100/200/300/400m
Einrichtung: Selbsttragende Luftröhre
Außenhülle: PE
Kabel-Struktur: Schlauch oder Band
Zahl von Kernen: 2-144 Kern
Kabel-Name: Luftoptik-ADSS Kabel der faser-
Farbe des Kabels: Schwarz
Installationsmethode: Luftfahrzeug
Aramidgarne: Ja
Kabel-Modell: ADSS-Glasfaserkabel
Stärke-Material: Kevlar
Stärke Nummer: GFK, Kevlar-Aramid-Garn
Typ des Kabels: Volldielektrisch selbsttragend
Gehäusematerial: PE/AT
Stärkter Mitglied: Garne aus Spinnfasern
Aufzug-Zeit: 25 Jahre
Anwendung: Langstreckenkommunikation oder Zugangsnetzwerk
Hervorheben:

Einfach gepacktes ADSS-Faseroptikkabel

,

Außen ADSS Glasfaserkabel

,

100 m Spannweite ADSS Glasfaserkabel
Grundinformation
Herkunftsort: Guangzhou, China
Markenname: JQ/OEM
Zertifizierung: ISO9001 ROHS CE-EMC FCC SDOC
Modellnummer: ADSS-24B1
Zahlung und Versand AGB
Verpackung Informationen: Holztrommel
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 4500KM pro Monat
Produkt-Beschreibung

Kommunikationskabel 24-adrig AT/PE ADSS Glasfaserkabel

All-Dielectric Self-supporting 24-adriges ADSS Glasfaserkabel mit 100 m Spannweite



Produktbeschreibung

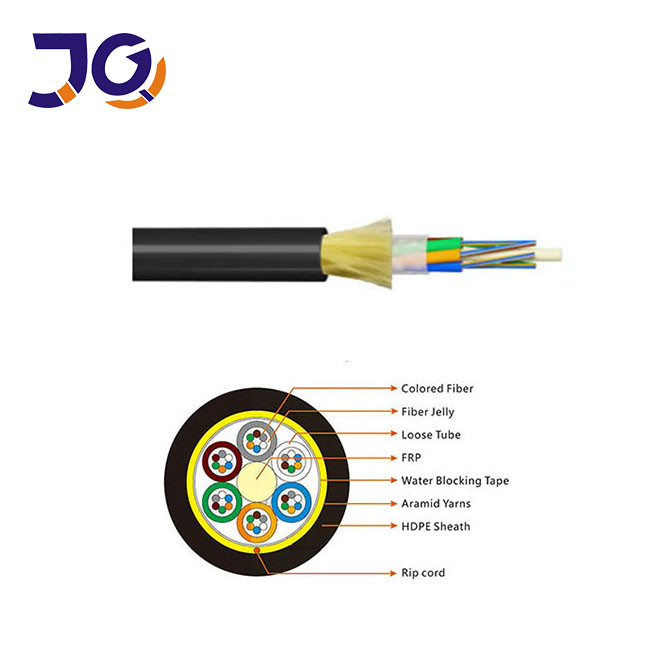

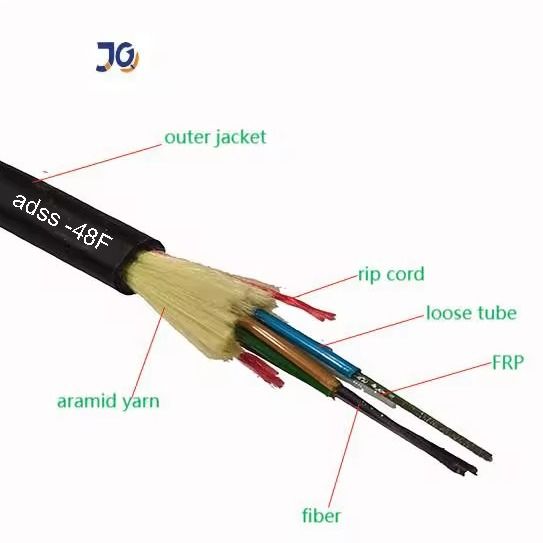

Das ADSS-Kabel verwendet eine lose Bündelstruktur. 250 μm Fasern sind in losen Bündeln aus hochmoduligen Kunststoffmaterialien untergebracht, die mit wasserblockierendem Gel gefüllt sind. Diese Bündel werden zusammen mit Füllstäben spiralförmig um einen zentralen nichtmetallischen Festigkeitskern aus glasfaserverstärktem Kunststoff (GFK) gewickelt, wodurch eine kompakte kreisförmige Kabelstruktur entsteht. Der Kern wird dann mit einer Schutzmasse gefüllt und in einen dünnen Innenmantel aus Polyethylen (PE) eingeschlossen. Eine Schicht aus Aramidgarn wird über dem Innenmantel angebracht, um zusätzliche Zugfestigkeit zu gewährleisten. Schließlich wird ein PE- oder Anti-Tracking (AT)-Außenmantel extrudiert, um das Kabel fertigzustellen.



Einfach gepackte ADSS-Fiberoptikkabel für den Außenbereich 100 m Spannweite 0

Einfach gepackte ADSS-Fiberoptikkabel für den Außenbereich 100 m Spannweite 1



Eigenschaften

Um eine ausgezeichnete Flexibilität, Druckfestigkeit und Wasserdichtigkeit zu gewährleisten, verfügt das Kabel über eine vollständige Kernfüllung und wasserblockierendes Gel innerhalb der losen Bündel. Es bietet zuverlässige mechanische Festigkeit und stabile Leistung bei Temperaturschwankungen. Die losen Bündel bestehen aus hochfestem, hydrolysebeständigem Material, während eine speziell formulierte Füllmasse einen wesentlichen Faserschutz bietet. Ein einzelner GFK-Stab dient als zentrales nichtmetallisches Festigkeitselement.



Anwendung

Geeignet für die Verlegung in der Luft

Lager-/Betriebstemperatur: -40℃~+70℃




Optische Eigenschaften

Artikel Einheit Spezifikation
G652D
Modenfelddurchmesser 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Manteldurchmesser um 124.8±0.7
Mantel-Nicht-Rundheit %  ≤0.7
Kern-Mantel-Konzentrizitätsfehler um  ≤0.5
Beschichtungsdurchmesser um 245±5
Beschichtungs-Nicht-Rundheit %  ≤6.0
Mantel-Beschichtungs-Konzentrizitätsfehler um  ≤12
Kabel-Cutoff-Wellenlänge nm acc≤1260
Dämpfung (max.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Technische Daten



Spannweite: 100 m



unter 110 kV



24-adrig



strukturell

Parameter



Zentrale Festigkeitskomponenten: GFK



Durchmesser: 1,5 mm



Loses Bündel (gelgefüllt)



Außendurchmesser: 1,8 mm



Innenmantel PE



Dicke: 0,9 mm



Außenmantel PE



Dicke: 1,8 mm



Technisch

Parameter



Außendurchmesser des Kabels

10,0 mm



Kabelquerschnittsfläche



95,03 mm2



Fasermodell



G.652D



Gewicht des Kabels



85 kg/km



Nennzugfestigkeit (RTS)



10 kN



Mindest zulässige Spannung (MAT)



4 kN



EDS



3,2 kN



Elastizitätsmodul



7,8 kN/mm2



Wärmeausdehnungskoeffizient



1,810-6/°C



Cruss-Widerstand



Langfristig: 1100 N/100 mm



Kurzfristig: 2200 N/100 mm



Zulässiger Biegeradius



Langfristig (im Betrieb) 220 mm



Kurzfristig (beim Verlegen) 360 mm



4-144-adriges ADSS-Glasfaserkabel

Faser

Anzahl

 Struktur

Fasern

pro Bündel

Loses Bündel

Durchmesser

(mm)

CSM-Durchmesser

/Pad-Durchmesser (mm)

Nenndicke

des Außenmantels (mm)

Kabeldurchmesser

(mm)

Kabel

Gewicht

(kg/km)
4 1+6 4 2,0±0,1 2,3/2,3 1,7 10,5±0,5 81
6 1+6 6 2,0±0,1 2,3/2,3 1,7 10,5±0,5 81
8 1+6 4 2,0±0,1 2,3/2,3 1,7 10,5±0,5 82
12 1+6 6 2,0±0,1 2,3/2,3 1,7 10,5±0,5 82
24 1+6 6 2,0±0,1 2,3/2,3 1,7 10,5±0,5 83
36 1+6 6 2,0±0,1 2,3/2,3 1,7 10,5±0,5 84
48 1+6 12 2,2±0,1 2,6/2,6 1,7 11,1±0,5 93
72 1+6 12 2,2±0,1 2,6/2,6 1,7 11,1±0,5 95
96 1+8 12 2,2±0,1 3,0/3,9 1,7 12,5±0,5 122
144 1+12 12 2,2±0,1 3,5/6,4 1,7 15,5±0,5 185





Paketdetails

Export-Holztrommel, die normale Versandlänge des Kabels beträgt 2 km oder 3 km.
Andere Längen sind ebenfalls verfügbar, falls vom Käufer gewünscht.

Kabeltyp                                             Trommel
Höhe (mm) Breite (mm) Innendurchmesser (mm)

Länge

(km)

 Trommeltyp
ADSS-4 900 760 500 2 Sperrholz-Holztrommel
ADSS-6 900 760 500 2 Sperrholz-Holztrommel
ADSS-8 900 760 500 2 Sperrholz-Holztrommel
ADSS-12 900 760 500 2 Sperrholz-Holztrommel
ADSS-24 900 760 500 2 Sperrholz-Holztrommel
ADSS-36 900 760 500 2 Sperrholz-Holztrommel
ADSS-48 950 760 500 2 Sperrholz-Holztrommel
ADSS-72 950 760 500 2 Sperrholz-Holztrommel
ADSS-96 1000 760 500 2 Sperrholz-Holztrommel
ADSS-144 1200 760 500 2 Sperrholz-Holztrommel

Hinweis: Normalerweise fügen wir dem Paket nur den Testbericht bei, aber Ihre Anfrage ist ebenfalls verfügbar.
Zum Beispiel:
A. Firmenname
B. Brutto-/Nettogewicht
C. Fasertyp
D. Kabellänge

Einfach gepackte ADSS-Fiberoptikkabel für den Außenbereich 100 m Spannweite 2





FAQ

1. Sind Sie ein Handelsunternehmen oder ein Hersteller?
Wir sind ein professioneller Hersteller mit über 10 Jahren Erfahrung, spezialisiert auf Forschung und Entwicklung sowie die Herstellung von Glasfaserkabeln, Drop-Kabeln, Patchkabeln und mehr. Unsere Fabrik befindet sich in Guangzhou – Sie sind herzlich eingeladen, uns zu besuchen.

2. Wie wird die Produktqualität sichergestellt?
Alle Fasern werden vor der Auslieferung strengen Tests unterzogen. Nach Bestätigung des Preises können Sie kostenlose Muster anfordern, um unsere Qualität zu beurteilen.

3. Akzeptieren Sie kleine Bestellungen?
Ja, wir unterstützen kleine Bestellungen, insbesondere für neue Projekte. Wir verstehen, dass große Geschäfte oft klein anfangen.

4. Wie ist Ihre Lieferzeit?
Normalerweise 3–7 Werktage, abhängig von der Bestellmenge. Wir veranlassen den Versand umgehend nach Erhalt Ihrer Zahlung.

5. Bieten Sie OEM-Dienstleistungen an?
Ja, OEM ist verfügbar. Wir können Ihr Logo drucken und Produkte nach Ihren Vorstellungen anpassen.
