Produkt-Beschreibung
Kommunikationskabel 24 Kern AT/PE ADSS Glasfaserkabel
Alle dielektrischen Selbstunterstützung 24 Kern ADSS Glasfaserkabel mit 100m Span
Beschreibung des Produkts
- Ich weiß.ADSS-Kabelbau:- Ich weiß.
-
- Ich weiß.Fiberkernmontage- Ich weiß.
- 250 μm Fasern in losen Kunststoffröhren mit hohem Modul
- Rohre, gefüllt mit wasserdichtem Gel
-
- Ich weiß.Zentrale Verstärkung- Ich weiß.
- FRP-Kern (faserverstärktes Kunststoff) als nichtmetallisches Festigkeitselement
- Stranged Tube-Konfiguration, die einen kompakten kreisförmigen Kern bildet
-
- Ich weiß.Schutzschichten- Ich weiß.
- Innenhülle: dünne Polyethylenbeschichtung (PE)
- Stärkschicht: Armatur aus Aramidgarn
- Außenhülle: PE- oder Anti-Tracking-Material (AT)
Eigenschaften
Kabelfunktionen Beschreibung:
Mechanische Leistung
Zerschlagfestes Design mit flexibler Struktur
Einziger FRP-Zentralstärker
Wasserdichtes Schutz
Doppelschichtdichtung:
• 100%ige Kernfüllung
• Hydrophobische Loose Tube-Verbindung
Materielle Vorteile
mit einer Breite von mehr als 20 mm
Temperaturstabile mechanische Eigenschaften
Faserschutz
Spezialisierte Füllverbindung für Optikfaserschutz
Anwendung
geeignet für die Methode der Auflage aus der Luft
Lagerung / Betriebstemperatur: -40°C~+70°C
Optische Eigenschaften
| Artikel 2 |
Einheit |
Spezifikation |
| G652D |
| Modusfelddurchmesser |
1310 nm |
Ich weiß nicht. |
9.2±0.4 |
| 1550 nm |
Ich weiß nicht. |
10.4±0.5 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
124.8±0.7 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤0.7 |
| Fehler bei der Konzentrizität der Kernbeschichtung |
Ich weiß nicht. |
≤0.5 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
245±5 |
| Nichtkreisförmige Beschichtung |
% |
≤6.0 |
| Fehler bei der Konzentrizität von Verkleidung und Beschichtung |
Ich weiß nicht. |
≤12 |
| Wellenlänge des Kabels |
m |
acc≤1260 |
| Abschwächen (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Technische Daten
|
Spannweite: 100 m
|
unter 110kv
|
24 Kern
|
|
Strukturelle
Parameter
|
Zentrale Festigkeitskomponenten: FRP
|
Durchmesser: 1,5 mm
|
|
Loser Schlauch (gelgefüllt)
|
Außendurchmesser:10,8 mm
|
|
Innenhülle PE
|
Dicke: 0,9 mm
|
|
Außenhülle PE
|
Dicke:10,8 mm
|
|
Technische
Parameter
|
Außendurchmesser des Kabels
|
10.0 mm
|
|
Querschnittsfläche des Kabels
|
950,03 mm2
|
|
Fasermodell
|
G.652D
|
|
Gewicht des Kabels
|
85 kg/km
|
|
Nennziehfestigkeit (RTS)
|
10 kn
|
|
Mindest zulässige Spannung (MAT)
|
4 kn
|
|
EDS
|
3.2kn
|
|
Modul von Young
|
7.8 kn/mm2
|
|
Koeffizient der thermischen Ausdehnung
|
1.810-6/°C
|
|
Crusswiderstand
|
Langfristig: 100 n/100 mm
|
|
Kurzfristig:2200 n/100 mm
|
|
Zulassungsbogenradius
|
Langfristige (im Betrieb) 220 mm
|
|
Kurzfristige (beim Legen) 360 mm
|
4-144 Kern ADSS Glasfaserkabel
|
Fasern
Zählen
|
Struktur |
Weichweizen
pro Schlauch
|
Löse Röhre
Durchmesser
(mm)
|
Durchmesser des CSM
/Pad-Durchmesser ((mm)
|
Nenndicke
mit einem Durchmesser von mehr als 20 mm
|
Kabeldurchmesser
(mm)
|
Kabel
Gewicht
(kg/km)
|
| 4 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
81 |
| 6 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
81 |
| 8 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
82 |
| 12 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
82 |
| 24 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
83 |
| 36 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5 ± 0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6/2.6 |
1.7 |
11.1 ± 0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6/2.6 |
1.7 |
11.1 ± 0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2 ± 0.1 |
3.0/3.9 |
1.7 |
12.5 ± 0.5 |
122 |
| 144 |
1+12 |
12 |
2.2 ± 0.1 |
3.5/6.4 |
1.7 |
15.5 ± 0.5 |
185 |

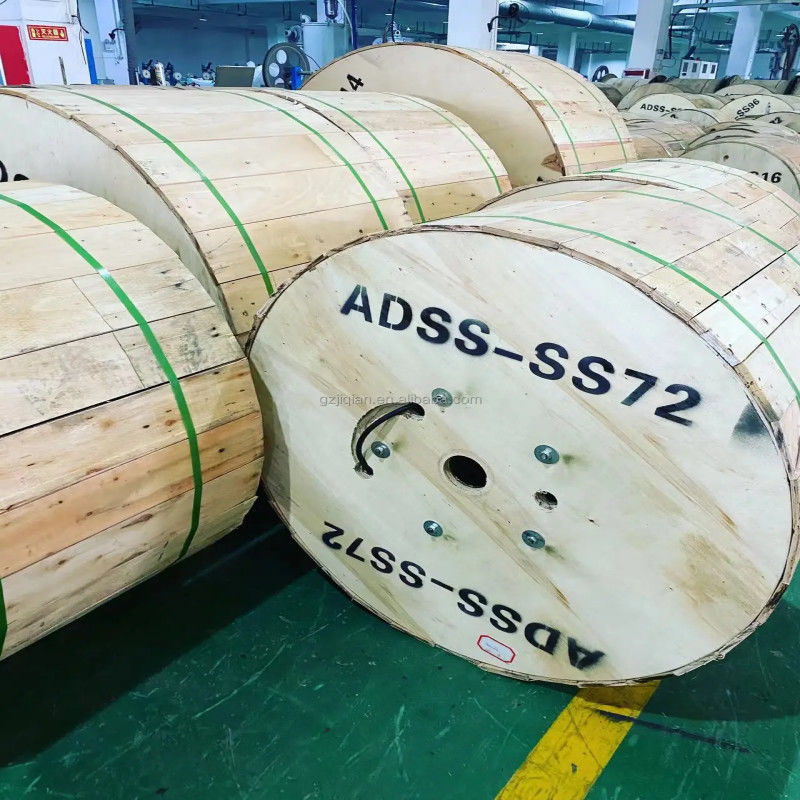

Einzelheiten des Pakets
Export Holztrommel, die normale Versandlänge des Kabels beträgt 2 oder 3 km.
Bei Bedarf des Käufers sind auch andere Längen erhältlich.
| Typ des Kabels |
Schlagzeug |
| Höhe (mm) |
Breite (mm) |
Innerer Durchmesser (mm) |
Länge
(km)
|
Typ der Trommel |
| ADSS-4 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-6 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-8 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-12 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-24 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-36 |
900 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-48 |
950 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-72 |
950 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Trommeln aus Sperrholz |
Anmerkung:Normalerweise fügen wir nur den Prüfbericht auf die Verpackung, aber auch Ihre Anfrage steht zur Verfügung.
Zum Beispiel:
A.Name des Unternehmens
B.Bruttogewicht/Nettogewicht
C.Bauart der Faser
D.Längen der Kabel
Häufig gestellte Fragen
1Sind Sie Handelsfirma oder Hersteller?
Wir sind der Hersteller mit 10 Jahren Erfahrung, wir sind spezialisiert auf Forschung, Entwicklung und Produktion
Unsere Fabrik befindet sich in der Stadt Guangzhou, willkommen, um uns zu besuchen!
2- Über die Qualität?
Wir werden alle Fasern vor der Lieferung testen, wenn die Produktion abgeschlossen ist.
Nach der Preisbestätigung können Sie kostenlose Proben verlangen, um unsere Qualität zu überprüfen.
3- Akzeptieren Sie kleine Bestellungen?
Wir unterstützen neue Projekte unserer Kunden, da wir wissen, dass Geschäfte immer aus kleinen Bestellungen kommen.
4- Was ist Ihre Lieferzeit?
Normalerweise ca. 3-7 Werktage, hängt vor allem von der Bestellmenge ab.
Aber bitte seien Sie versichert, dass wir Ihre Waren so schnell wie möglich nach Ihrer Zahlung arrangieren.
5Können Sie den OEM-Service akzeptieren?
Ja, wir begrüßen den OEM-Service. Wir können Ihr Logo auf das Produkt drucken. Jede Idee von Ihnen ist verfügbar.
