Name: Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: GYFTA53
Price: 340.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Faserzahl: 4-288

Material der Jacke: Die in Absatz 1 genannten Angaben sind zu beachten.

Farbe der Jacke: Schwarz

Aufzug-Zeit: Mehr als 25 Jahre

Art der Faser: G652D

Anwendung: Unterirdisch Direkt mit Türen/Kanälen

Fabrik: - Ja, das ist es.

Fasermarke: YOFC

Liebe: Stahlband/Aluminiumband

Hervorheben:

Unterirdisches Glasfaserkabel

Nichtmetallische Schutzglasfaseroptikkabel

GYFTA53/gYTA53 Glasfaserkabel

Grundinformation

Herkunftsort: Guangdong, China

Markenname: JQ/OEM

Zertifizierung: ISO9001

Modellnummer: GYFTA53

Zahlung und Versand AGB

Verpackung Informationen: Holztrommeln

Lieferzeit: 3-5 Werktage, es hängt von Ihrer Bestellung ab.

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 60000 km/Monat

Galerie

Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53

Produkt-Beschreibung

GYFTA53 Unterirdische Doppeljacke mit nichtmetallischem Rüstungskabel aus Glasfaser

Kabelbau

Das GYFTA53-Kabel wird hergestellt, indem eine 250μm-Faser in ein loses Rohr aus einem hochmodulösen Material mit einer wasserdichten Verbindung eingefügt wird.Die Mitte des Kerns ist ein nichtmetallischer Verstärkerkern (FRP)Ein nichtmetallischer Verstärkerkern muss mit einer Schicht Polyethylen (PE) extrudiert werden.

Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53 1

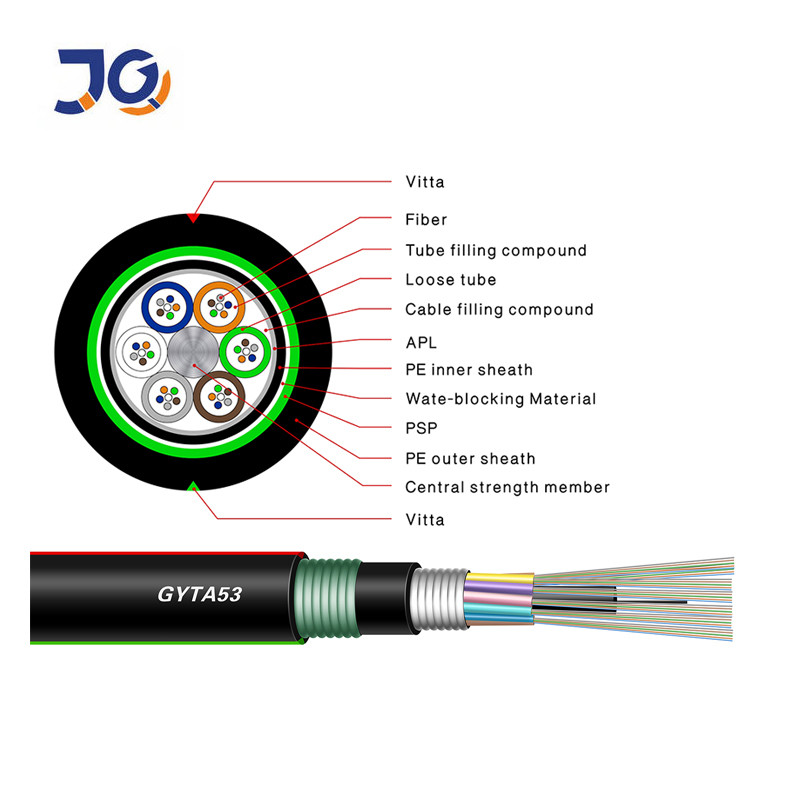

GYFTA53/GYTA53

Der mit Kunststoff beschichtete Aluminiumstreifen (APL) wird längs umwickelt und dann mit einer Polyethylen-Innenhülle extrudiert
Der doppelseitige beschichtete Stahlstreifen (PSP) wird längs eingewickelt und in eine Polyethylenhülle extrudiert, um ein Kabel zu bilden

Normen

Das Glasfaserkabel GYFTA53 entspricht den Normen YD/T 901 und IEC 60794-1.

Zur Gewährleistung der wasserdichten Leistung des Kabels sind folgende Maßnahmen zu treffen:

- Einzelne nichtmetallische Kernverstärkung

- Das lose Rohr ist mit einer speziellen wasserdichten Verbindung gefüllt

- Vollkernfüllung - Kunststoffbeschichtete Aluminiumbänder (APL)

- Ein zweiseitig beschichteter Stahlstreifen (PSP) verbessert die Feuchtigkeitsbeständigkeit des Kabels - Ein gutes wasserdichtes Material verhindert Längslecks des Kabels

Anwendbare Felder: Direkt vergrabener/unterirdischer Kanal

Optische Parameter

		50/125 μm	62.5/125 μm	G. Ich weiß.652	G. Ich weiß.655
Abdünnung ((+20°C)	@850nm	≤ 3,0 dB/km	≤30,3 dB/km
	@1300nm	≤10,0 dB/km	≤10,0 dB/km
	@1310nm			≤00,36 dB/km	≤00,4 dB/km
	@1550nm			≤00,22 dB/km	≤00,23 dB/km
Bandbreite (Klasse A)	@850nm	≥ 500MHz.km	≥ 200MHz.km
	@1300nm	≥ 1000MHz.km	≥ 600MHz.km
Numerische Öffnung		0.200 ± 0.015NA	0.275±0,015NA
Wellenlänge des Kabels λcc				≤ 1260 nm	≤ 1450 nm

Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53 4

Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53 5

Leistung des Kabels

Artikel		Parameter
Faserzahl		24
mit einem Gehalt an Zellstoff von mehr als 0,5%	Abmessung	250 μm±15 μm
	Farbe	Blau, Orange, Grün, Braun, Grau, Weiß,
Löse Röhre	Abmessung	10,8 mm±0,1 mm
	Material	PBT
	Farbe	Blau, Orange, Grün, Braun
Füllstoff	Material	PE
	Farbe	Schwarz
Zentrale Stärke	Abmessung	10,6 mm±0,2 mm
	Material	Phosphatdraht aus Stahl
Gepanzerte	Material	Stahlband und Aluminiumband mit Kunststoffbeschichtung
Außenjacke	Material	PE
	Farbe	Schwarz

Mechanische und ökologische Merkmale

Artikel	Einheit	Spezifikationen
Spannung ((Langfristig)	N	600
Spannung (kurzfristige)	N	1500
Vernichtung (langfristig)	N/10cm	1000
Schlag (Kurzfristige)	N/10cm	3000
Min. Biegeradius (dynamisch)	mm	20D
Min.Bekehrungsradius (statisch)	mm	10D
Installationstemperatur	°C	-40+60
Betriebstemperatur	°C	-40+70
Speichertemperatur	°C	-40+70
Wiederholtes Biegen	Belastung: 250 N; Anzahl der Zyklen: 30 Keine offensichtliche Zusatzdämpfung, kein Faserbruch und keine Kabelschäden.
Torsion	Last:250N; Anzahl der Zyklen:10■ Drehwinkel: ± 90° Keine offensichtliche Zusatzdämpfung, kein Faserbruch und keine Kabelschäden.

OTDR-Prüfung

Unterirdische Doppeljacke mit nichtmetallischer Panzerung Glasfaserkabel GYFTA53/gYTA53 6

Wenn Sie irgendwelche Anforderungen haben, zögern Sie nicht, mich zu kontaktieren.

Whatsapp:+86 18122384553

Größe und Tag:

Ansprechpartner :	Lillian
Telefon :	+8618122384553
Faxen :	86-020-82890902
