Produkt-Beschreibung

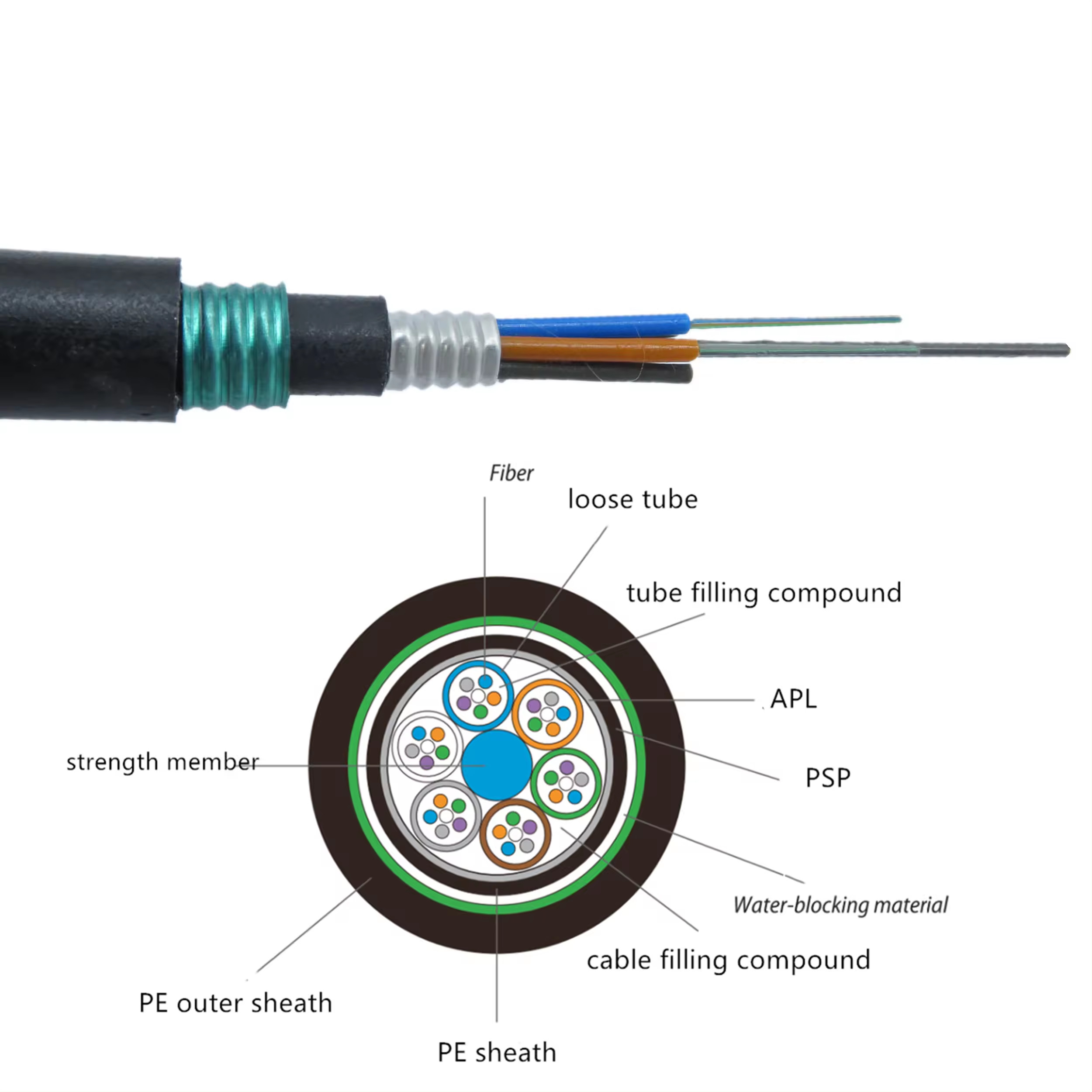

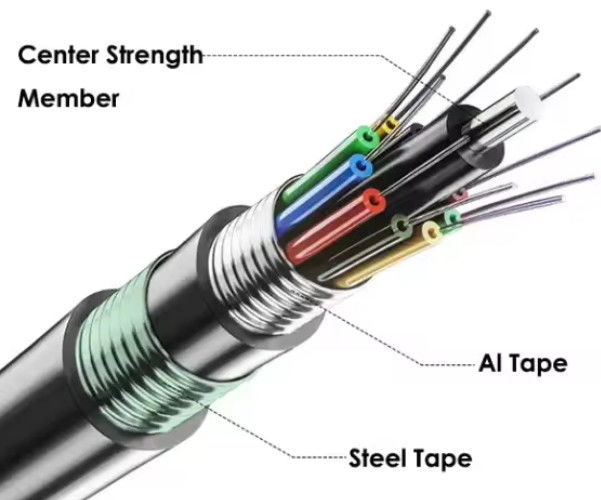

Das GYTA53-Kabel wird konstruiert, indem eine 250μm-Faser in ein loses Rohr aus einem hochmodulösen Material mit einer wasserdichten Verbindung eingefügt wird.Für einige Kerne, der metallverstärkte Kern muss mit einer Schicht Polyethylen (PE) extrudiert werden. Das lose Rohr (und das Füllseil) wird um die Mitte gedreht, um den verstärkenden Kern zu einem kompakten und runden Kern zu machen,und die Lücke im Kern wird mit einem wasserdichten Füllstoff gefülltNach der Längswicklung des mit Kunststoff beschichteten Aluminiumbandes (APL) wird eine Polyethylen-Innenhülle extrudiert.und der doppelt beschichtete Kunststoffstreifen (PSP) wird längs eingewickelt und in eine Polyethylenhülle extrudiert, um ein Kabel zu bilden.
Anwendungen:
Anwendbar auf Campusgebäude im Anschluss, Fernnetzwerk, Hauptleitungsnetzwerk, Lokalschleife oder Zweignetzwerk, starke Luftfeuchtigkeit im Freien, Temperaturänderungen in der Umgebung.
Parameter der Faser:
| Artikel |
Einheit |
Spezifikation |
| Art der Faser |
G.652D |
|
Modusfelddurchmesser
|
1310 nm |
mm |
9.2 ± 0.4 |
| 1550 nm |
mm |
100,4 ± 0.8 |
| Durchmesser der Verkleidung |
mm |
125.0±1 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤ 10 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung |
mm |
≤ 05 |
| Durchmesser der Beschichtung |
mm |
245 ± 5 |
| Beschichtung nicht kreisförmig |
% |
≤ 60 |
| Fehler bei der Konzentrizität der Beschichtung/Beschichtung |
mm |
≤ 120 |
| Wellenlänge des Kabels |
m |
≤ 1260 |
|
Abschwächungskoeffizient
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 022 |
| Belastungssicherung |
KPSI |
≥ 100 |
Abmessungen von Kabelkonstruktionen
|
Faserzahl
|
Struktur
|
Fasern pro Röhre
|
Durchmesser des losen Rohres (mm)
|
CSM
Durchmesser/Pad-Durchmesser (mm)
|
Nominale Dicke der Oberweste
(mm)
|
Kabeldurchmesser/Höhe (mm)
|
Kabelgewicht (kg/km)
|
| 4 |
1 + 5 |
4 |
10,8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 8 |
1 + 5 |
8 |
10,9 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
80,8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3 ± 0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3 ± 0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.6 |
90,6 ± 0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5 ± 0.3 |
120 |
| 144 |
1+12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2 ± 0.3 |
185 |
| 216 |
1 + 6 + 12 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.8 |
14.5 ± 0.3 |
200 |
| 288 |
1 + 9 + 15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2 ± 0.3 |
240 |
|
Wir produzieren und testen Kabel, die den folgenden Standards entsprechen:
| Mechanische Leistung |
| Maximale Spannungsleistung |
IEC 60794 ¥1-2-E |
| Max. Operation Spannung |
IEC 60794 ¥1-2-E1 |
| Zerschlagungstest |
IEC 6079 ¥1-2-E3 |
| Aufprallprüfung |
IEC 60794 ¥1-2-E4 |
| Wiederholtes Biegen |
IEC 60794 ¥1-2-E6 |
| Torsionsprüfung |
IEC 60794 ¥1-2-E7 |
| Kabelbeugen |
IEC 60794 ¥1-2-E11A |
| Abschwächungskoeffizient |
ITU-T G.652 |
| Strukturprüfung |
IEC-60793-1-20 |
| Umweltleistung |
| Temperaturzyklus |
IEC 60794 ¥1-2-F1 |
| Wasserdurchdringung |
IEC 60794 ◄ 1 ◄ 2-F5B |
| Einfügung von Verbindungsströmen |
IEC 60794-1-E14
|
Verpackung

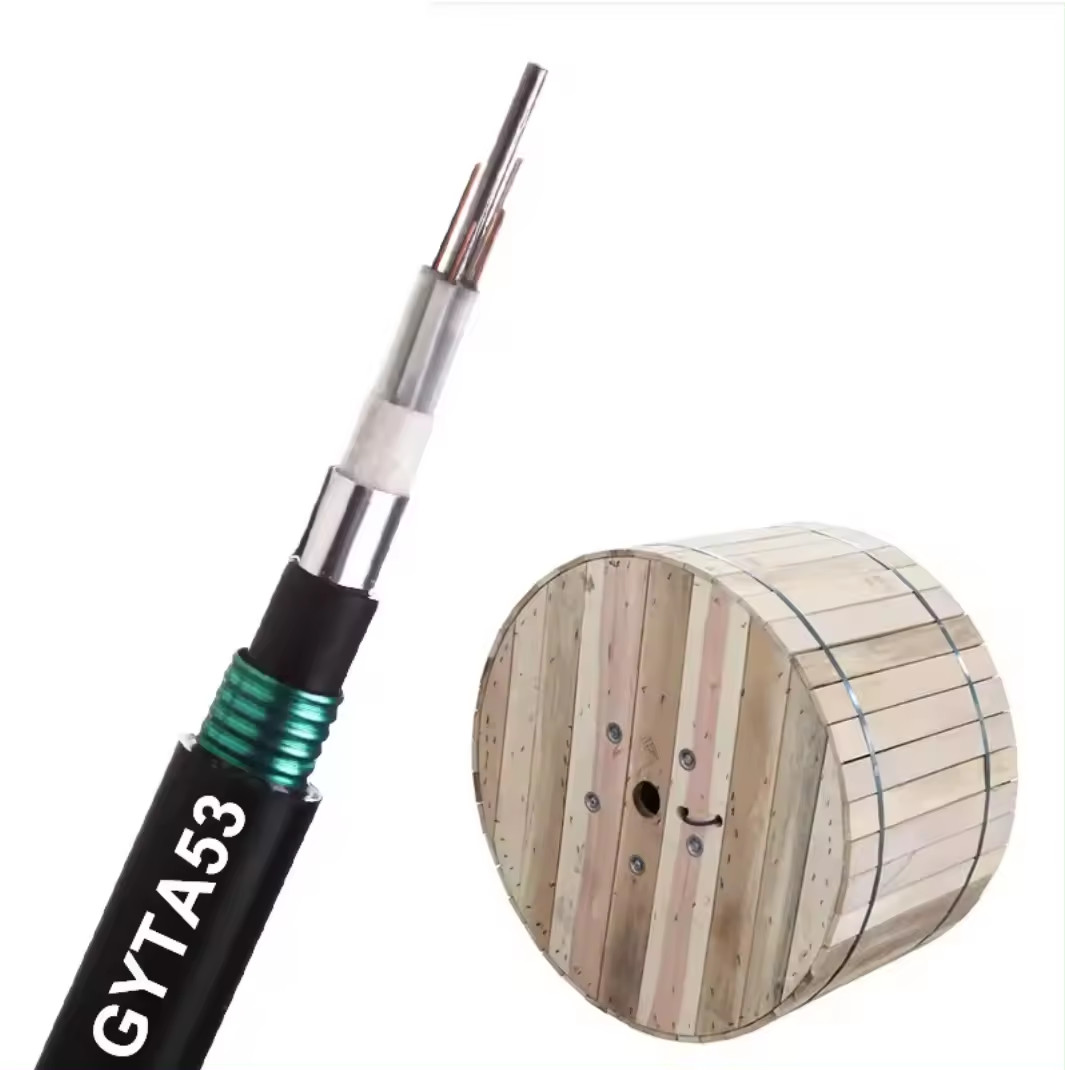

1/2/3/4km oder maßgeschneiderte Länge Export Holztrommel.
Lieferung
Bei Großbestellungen: auf dem Seeweg (LCL oder FCL)
Für kleine Bestellungen: auf See (LCL), auf dem Luftweg oder per Kurierdienst ((DHL,UPS,TNT.....)
Firma:
1.Guangzhou jiqian fiber optic cable co., ltd ist eine Hightech-Unternehmensgruppe, die sich mit unseren Import- und Exportrechten mit der Forschung, Herstellung und dem Verkauf von Kommunikationsprodukten beschäftigt.
2. Unser Unternehmen ist seit 10 Jahren ein professioneller Hersteller von Glasfaserkabeln, mit ISO9001, FCC, ROHS und CE-Zertifikaten.
Bescheinigung:
Häufig gestellte Fragen
1Sind Sie Handelsfirma oder Hersteller?
Wir sind der Hersteller mit 10 Jahren Erfahrung, wir sind spezialisiert auf Forschung, Entwicklung und Produktion
Unsere Fabrik befindet sich in der Stadt Guangzhou.
2- Über die Qualität?
Wir werden alle Fasern vor der Lieferung testen, wenn die Produktion abgeschlossen ist.
Nach der Preisbestätigung können Sie kostenlose Proben verlangen, um unsere Qualität zu überprüfen.
3- Akzeptieren Sie kleine Bestellungen?
Wir unterstützen neue Projekte unserer Kunden, da wir wissen, dass Geschäfte immer aus kleinen Bestellungen kommen.
4- Was ist Ihre Lieferzeit?
Normalerweise ca. 3-7 Werktage, hängt vor allem von der Bestellmenge ab.
Aber bitte seien Sie versichert, dass wir Ihre Waren so schnell wie möglich nach Ihrer Zahlung arrangieren.
5Können Sie den OEM-Service akzeptieren?
Ja, wir begrüßen den OEM-Service. Wir können Ihr Logo auf das Produkt drucken. Jede Idee von Ihnen ist verfügbar.
