Produkt-Beschreibung
Eigenschaften:
* Gute mechanische und Temperaturleistung.
* Hohe Festigkeit lose Rohr, das hydrolysebeständig ist.
* Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser.
* Zerschlagfestigkeit und Flexibilität.
Zur Gewährleistung der Wasserdichtigkeit des Kabels werden folgende Maßnahmen ergriffen:
- Stahldraht als zentrales Festigkeitselement.
- Ein loses Rohrfüllmittel.
- 100% Kabelkernfüllung.
- APL Feuchtigkeitsbarriere.
- PSP erhöht die Feuchtigkeitsdichte.
- Wasserdichtes Material.
Parameter der Faser:
| Artikel |
Einheit |
Spezifikation |
| Art der Faser |
G.652D |
|
Modusfelddurchmesser
|
1310 nm |
mm |
9.2 ± 0.4 |
| 1550 nm |
mm |
100,4 ± 0.8 |
| Durchmesser der Verkleidung |
mm |
125.0±1 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤ 10 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung |
mm |
≤ 05 |
| Durchmesser der Beschichtung |
mm |
245 ± 5 |
| Beschichtung nicht kreisförmig |
% |
≤ 60 |
| Fehler bei der Konzentrizität der Beschichtung/Beschichtung |
mm |
≤ 120 |
| Wellenlänge des Kabels |
m |
≤ 1260 |
|
Abschwächungskoeffizient
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 022 |
| Belastungssicherung |
KPSI |
≥ 100 |
Abmessungen von Kabelkonstruktionen
|
Faserzahl
|
Struktur
|
Fasern pro Röhre
|
Durchmesser des losen Rohres (mm)
|
CSM
Durchmesser/Pad-Durchmesser (mm)
|
Nominale Dicke der Oberweste
(mm)
|
Kabeldurchmesser/Höhe (mm)
|
Kabelgewicht (kg/km)
|
| 4 |
1 + 5 |
4 |
10,8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 8 |
1 + 5 |
8 |
10,9 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
80,8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3 ± 0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3 ± 0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.6 |
90,6 ± 0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5 ± 0.3 |
120 |
| 144 |
1+12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2 ± 0.3 |
185 |
| 216 |
1 + 6 + 12 |
12 |
1.95 ± 0.1 |
2.0/2.0 |
1.8 |
14.5 ± 0.3 |
200 |
| 288 |
1 + 9 + 15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2 ± 0.3 |
240 |
|
Wir produzieren und testen Kabel, die den folgenden Standards entsprechen:
| Mechanische Leistung |
| Maximale Spannungsleistung |
IEC 60794 ¥1-2-E |
| Max. Operation Spannung |
IEC 60794 ¥1-2-E1 |
| Zerschlagungstest |
IEC 6079 ¥1-2-E3 |
| Aufprallprüfung |
IEC 60794 ¥1-2-E4 |
| Wiederholtes Biegen |
IEC 60794 ¥1-2-E6 |
| Torsionsprüfung |
IEC 60794 ¥1-2-E7 |
| Kabelbeugen |
IEC 60794 ¥1-2-E11A |
| Abschwächungskoeffizient |
ITU-T G.652 |
| Strukturprüfung |
IEC-60793-1-20 |
| Umweltleistung |
| Temperaturzyklus |
IEC 60794 ¥1-2-F1 |
| Wasserdurchdringung |
IEC 60794 ◄ 1 ◄ 2-F5B |
| Einfügung von Verbindungsströmen |
IEC 60794-1-E14
|

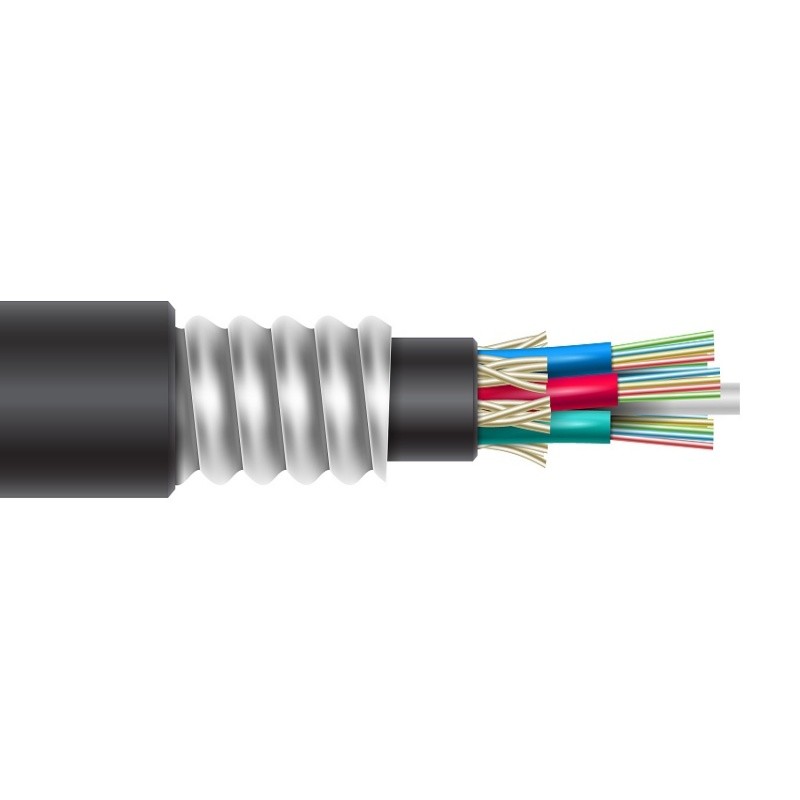

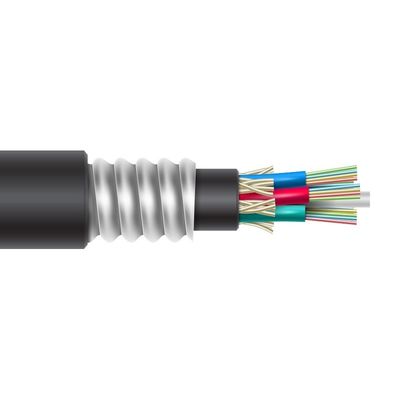

Kabelstruktur
& Die Technologie des losen Rohrsträngens sorgt dafür, dass die Fasern eine gute Sekundärlänge haben und die Freizügigkeit der Fasern im Rohr ermöglichen.die die Faser belastungsfrei hält, während das Kabel einer Längsbelastung ausgesetzt ist.
Darüber hinaus bietet das Wellstahlband eine gepanzerte und doppelte PE-Hülle, die eine ausgezeichnete Zerkleinerungsbeständigkeit und Nagetierbeständigkeit bietet.
Und die Metallfestigkeit bietet eine ausgezeichnete Belastungsfähigkeit.
Verpackung
1/2/3/4km oder maßgeschneiderte Länge Export Holztrommel.
Lieferung
Bei Großbestellungen: auf dem Seeweg (LCL oder FCL)
Für kleine Bestellungen: auf See (LCL), auf dem Luftweg oder per Kurierdienst ((DHL,UPS,TNT.....)
