Mini-Kern-Luftlichtwellenleiter ASU G652D ADSS 6 Kern-12
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
Min Bestellmenge : | 1000M | Verpackung Informationen : | Hölzerne Trommel |
---|---|---|---|
Lieferzeit : | 2-4day | Zahlungsbedingungen : | Western Union, MoneyGram, T/T, L/C |
Versorgungsmaterial-Fähigkeit : | 100km pro heutigen Tag |
Herkunftsort: | China | Markenname: | jiqian |
---|---|---|---|
Zertifizierung: | ISO 9001/CE | Modellnummer: | GYXTW 4 6 8core |
Detailinformationen |
|||
Faserart: | G652D/G657A1 | Soem: | Verfügbar |
---|---|---|---|
Anwendung: | Rohr/Luft | Anzahl der Leiter: | 12 16 24 |
Struktur: | Loses Rohr | Betriebstemperatur: | -40 | +60 C |
Markieren: | Gepanzerter Lichtwellenleiter GYXTW,24 Kern-gepanzerter Lichtwellenleiter |
Produkt-Beschreibung

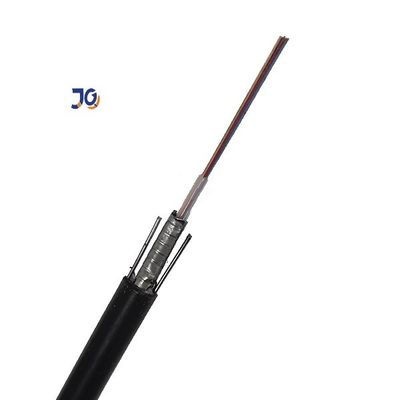

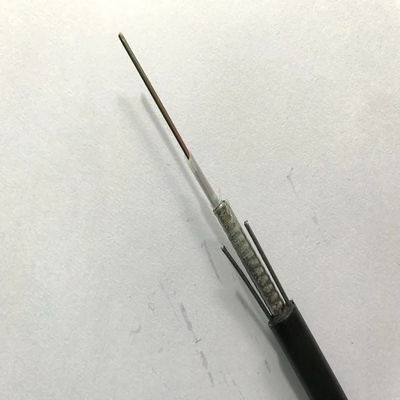

Leicht-gepanzerter 24 Kabel-gepanzerter Lichtwellenleiter-Preis des Kern-GYXTW

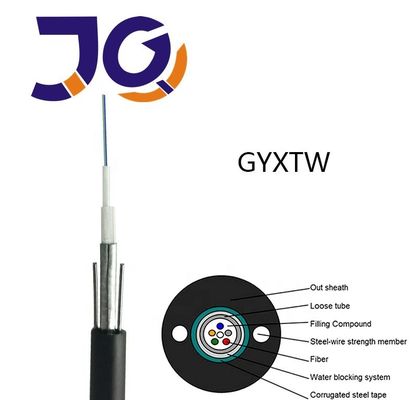

Die Struktur von GYXTW-Kabel ist 250µm Band, die aus optischen Fasern in ein loses Rohr des hohen Modulmaterials eingefügt wird. Das lose Rohr wird mit Gelfüllmasse gefüllt. Das lose Rohr wird durch ein Längs PSP bedeckt. das Wasser-Blockieren des Materials wird zwischen dem metallischen Stärkemitglied und dem losen Rohr hinzugefügt, um die Kompaktheit des Lichtleiterkabels und Längswassersickerung des Lichtleiterkabels sicherzustellen. Zwei parallele Stahldrähte werden auf beide Seiten gesetzt, und dann wird das Kabel mit äußerer Hülle des PET abgeschlossen.
Eigenschaften
1, gute mechanische und Temperaturleistung
2, hochfestes loses Rohr, das die beständige Hydrolyse ist
3, spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
4, Zerstampfungswiderstand und Flexibilität
5, PSP Vergrößerung feuchtigkeitsfest
6, zwei parallele Stahldrähte stellen Dehnfestigkeit sicher
7, leichte und freundliche Installation mit kleinem Durchmesser
8, Lagerung/Betriebstemperatur: -40℃~+70℃
Anwendung
Verwendbar im Rohr/in der Antenne
Faser-Parameter
Nein. | Einzelteile | Einheit | Spezifikation | |
G.652D | ||||
1 | Felddurchmesser | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Manteldurchmesser | μm | 124.8±0.7 | |
3 | Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
4 | Kernumhüllende Exzentrizität | μm | ≤0.5 | |
5 | Beschichtender Durchmesser | μm | 245±5 | |
6 | Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
7 | Umhüllung-Beschichtungs-Exzentrizität | μm | ≤12.0 | |
8 | Kabel-Grenzwellenlänge | Nanometer | λcc≤1260 | |
9 | Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Kabel-Parameter
Einzelteile | Spezifikationen | |
Faseranzahl | 2~24 | |
Farbige beschichtende Faser | Maß | 250µm±15µm |
Farbe | Blau, orange, grün, Brown, Grau, Weiß | |
Loses Rohr | Maß | 2.10mm±0.05mm |
Material | PBT | |
Farbe | Natürlich | |
Stärke-Mitglied | Durchmesser | 1.0mm |
Material | Stahl | |
Außenmantel | Maß | 8.0mm±0.1mm |
Material | PET | |
Farbe | Schwarz |
Mechanische und Klimaeigenschaften
Einzelteile | Vereinigen Sie | Spezifikationen |
Tensio (Zeitdauer) | N | 600 |
Spannung (kurzfristig) | N | 1500 |
Zerstampfung (Zeitdauer) | N/10cm | 300 |
Zerquetschen Sie (kurzfristig) | N/10cm | 1000 |
Min. Biegungsradius (Dynamik) | Millimeter | 20D |
Min., Biegungsradius (statisch) | Millimeter | 10D |
Installations-Temperatur | ℃ | -20~+60 |
Betriebstemperatur | ℃ | -40~+70 |
Lagertemperatur | ℃ | -40~+70 |
Technischer Parameter
Faseranzahl | Kabel-Durchmesser (Millimeter) | Kabel-Gewicht (kg/km) |
Dehnfestigkeit Lang/Kurzschluss Ausdruck (N) |
Zerstampfungs-Widerstand Lang/Kurzschluss Ausdruck (N/100mm) |
Verbiegen Radius statisch/Dynamik (Millimeter) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Übertragungscharakteristik | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 Nanometer | 3,0 | 3,3 | ||
1300 Nanometer | 1,0 | 1,0 | |||
1310 Nanometer | 0,36 | 0,4 | |||
1550 Nanometer | 0,24 | 0,23 | |||
Kabel-nette-weg Wellenlänge (Nanometer) | ≤1260 | ≤1450 |
|
