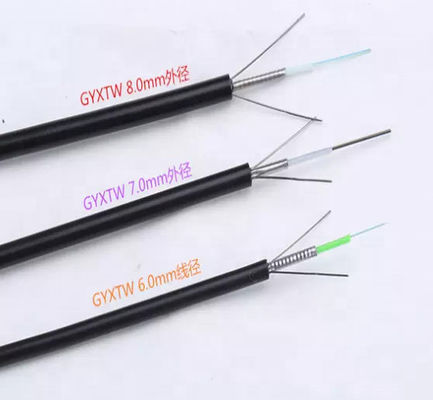

Zwei gepanzerter Singlemode GYXTW GYFXTY Lichtwellenleiter der parallelen Stahldraht-Stärke-

Produkt-Beschreibung



zwei parallele Stahldraht-Stärke gepanzerter singlemode GYXTW Lichtwellenleiter



Beschreibung von GYXTW





Die fi bers, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Das Rohr sind das fi, das mit einem wasserbeständiges fi lling Mittel lled ist. Das Rohr wird mit einer Schicht PSP longitudinal eingewickelt. Zwischen dem PSP und losen Rohr wasser-blockierende wird das Material angewendet, um den Kabelvertrag zu halten und wasserdicht. Zwei parallele Stahldrähte werden an der Seite zwei des Stahlbands gesetzt. Die parallelen Stahldrähte werden am Band mit zwei Seiten gesetzt. Das Kabel wird mit einer Hülle des Polyäthylens (PET) abgeschlossen.





Eigenschaften





1. wird das lose Rohr zentral mit guter überschüssiger Länge aufgestellt und den Einfluss seitlichen crush.double-Drahtes herabsetzt, während Stärkemitglied ausgezeichnete Belastungsleistung zur Verfügung stellt.

2. Das Rohr wird mit einer Schicht PSP longitudinal, ausgezeichnete stoßfeste Leistung eingewickelt.

3. Zwischen dem PSP und losen Rohr wasser-blockierende wird das Material angewendet, um den Kabelvertrag zu halten und wasserdicht.





Anwendung



1. passend für Installation in der Luft- oder Rohrumwelt für Kommunikation zwischen Büros,

2. Stadtnetz.

3. greifen Sie auf Netz zu und ist für die Situation besonders passend







Optische Eigenschaften

Einzelteile		Einheit	Spezifikation
			G652D
Felddurchmesser	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Manteldurchmesser		um	124,8±0.7
Umhüllungs-Nicht-Kreisförmigkeit		%	≤0.7
Kernumhüllende Exzentrizität		um	≤0.5
Beschichtender Durchmesser		um	245±5
Beschichtende Nicht-Kreisförmigkeit		%	≤6.0
Umhüllung-Beschichtungs-Exzentrizität		um	≤12
Kabel-Grenzwellenlänge		Nanometer	acc≤1260
Verminderung (Maximum)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Kabel-Parameter

Einzelteile		Spezifikationen
Faseranzahl		2~24
Farbige beschichtende Faser	Maß	250μm+15μm
	Farbe	Blau, orange, grün, Brown, Grau, weiß, rot, schwarz, gelb, violett, rosa, Türkis
Loses Rohr	Maß	2.0mm±0.05mm
	Material	PBT
	Farbe	Natürlich
Stärke-Mitglied	Durchmesser	1.0mm/0.7mm
	Material	Stahl
Außenmantel	Maß	6.0~9.0mm
	Material	PET
	Farbe	Schwarz





Technische Parameter

Faser Zählung	Kabel Durchmesser (Millimeter)	Kabel-Gewicht kg/km)	Dehnfestigkeit Lang/Kurzschluss Ausdruck (N)	Zerstampfungs-Widerstand Lang/Kurzschluss Ausdruck (N/100mm)	Verbiegen Radius statisch/Dynamik Millimeter)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D
