HDPE 12/24/48/96 Lichtwellenleiter des Kernes ADSS mit aramid Garn
Was ist ADSS-Kabel?
ADSS-LWL - Kabel sind für Platzierung auf jedem obenliegenden Freileitungsmasten ideal, und können entworfen sein, in Rohr, beim transitioning gelegt zu werden von den Strommasten zu den letzten Meilen in FTTH-Anwendung und sind zu gefrieren, Wind, Feuchtigkeit, Korrosion und elektromagnetische Störung (EMS) undurchdringlich. ADSS-LWL - Kabel wird mit spezifisch-entworfenen gepanzerten Jacken Kevlar gepasst, um hoher mechanischer Belastung, losem Rohrkabel ADSS zu widerstehen ist allgemein verwendet in den Querfeldeinanwendungen, in denen Höchstspannung anwesend ist. Leicht und klein im Durchmesser, ADSS-Kabel verringert die Last, die durch Eis und Wind verursacht werden, sowie die Last auf Türmen und hinteren Stützen.
Eigenschaften
· Kann installiert sein, ohne die Energie abzustellen
· Ausgezeichnet an der Leistung, kann das Maximum, das am Arbeitspunkt an der Hülle induktiv ist, 25kV erreichen
· Leichtgewichtler und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf Türmen verringert
und backprops
· Große Spannlängen und die größte Spanne ist vorbei 1000m
· Gute Leistung der Dehnfestigkeit und der Temperatur
· Die Gebrauchsdauerspanne ist 30 Jahre
·Anwendung
1. Elektrizitätsfirmen, Telekommunikationsgesellschaften, Eisenbahnen und Gruppen des privaten Netzes für Telekommunikation
2. Entworfen für Installation auf Verteilung und Fernleitungen
3. Kann nah an Leitern installiert sein
4. Ideal für underbuilt Anwendungen, die minimale Stillstandszeit erfordern
5. Für Telekommunikationsnetze, die eine Prämie auf schnelle, preiswerte Einrichtung setzen
6. Für FTTX-Anwendungen wie FTTH (Faser zum Haus)
·Standards
ADSS-Kabel stimmt mit Standard-IEEE P 1222 sowie Iec 60794-1 überein.
Struktur und technische Spezifikationen
1. einzelne Jacke ADSS
| Faseranzahl |
Struktur |
Faser pro Rohr |
losse Rohrdurchmesser
(Millimeter)
|
FRP-/paddurchmesser (Millimeter) |
Stärke des Außenmantels (Millimeter) |
Ref. Outer
Durchmesser
(Millimeter) |
Ref. Weight
(kg/km) |
| PET Jacke |
An der Jacke |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1,7±0.1 |
9,8 |
80 |
90 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
9,8 |
85 |
95 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
10,0 |
88 |
98 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
10,5 |
98 |
108 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
12,0 |
122 |
135 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
15,2 |
176 |
189 |
Spitzen: alle Spezifikationen in der abolve Tabelle ist ungefähre Daten, für mehr detals Spezifikationen,
pls treten mit unseren salers in Verbindung.
2. ADSS-Doppeltjacke
| Faseranzahl |
Struktur |
Faser pro Rohr |
losse Rohrdurchmesser
(Millimeter)
|
FRP-/paddurchmesser (Millimeter) |
Stärke des Außenmantels (Millimeter) |
Ref. Outer
Durchmesser
(Millimeter) |
Ref. Weight
(kg/km) |
| PET Jacke |
An der Jacke |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,0 |
128 |
138 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,5 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
13,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
14,5 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
16,5 |
212 |
228 |
Spitzen: alle Spezifikationen in der abolve Tabelle ist ungefähre Daten, für mehr detals Spezifikationen,
pls treten mit unseren salers in Verbindung.
|
Faserart
|
Verminderung
(+20℃)
|
Bandbreite
|
LichtleiterkabelGrenzwellenlänge
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·Kilometer |
≥500MHz·Kilometer |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·Kilometer |
≥500MHz·Kilometer |
---
|

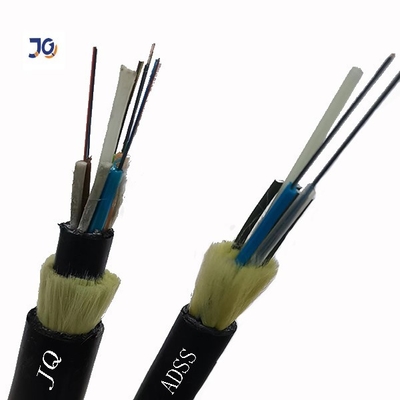

Detailbildshows
einzelnes LWL - Kabel der Jacke ADSS
doppelter Lichtwellenleiter der Jacke ADSS

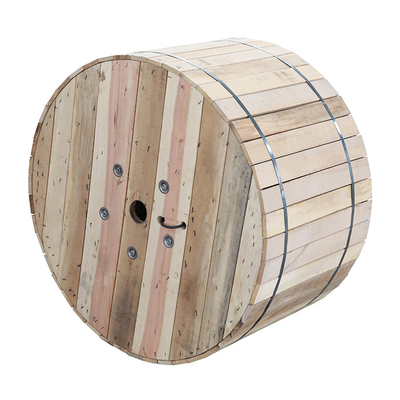

Verpackung:
1. Sind Sie die direkte Fabrik?
als Berufskabelhersteller spezialisiert auf Lichtwellenleiter, MPO-Ausbruch-Kabel, Faser-Optikverbindungskabel.
Unsere Produkte werden hauptsächlich nach Europa, Südamerika und etwas andere Länder und Bereiche exportiert.
2. Was ist Ihre Hauptprodukte?
Der im Freien Innentransceiverkabel Lichtwellenleiter FTTH Lichtwellenleiter ADSS
Sc LC FC Verbindungskabel des gepanzerten Verbindungskabelinnenlwl - kabels optisches optisches Verbindungskabel St. MTP MPO
3. Produktqualitätsgarantiezeit?
20 Jahre garantieren für Lichtwellenleiter
4. Haben Sie Zertifikat für Rohstoff?
Wir bauen die langfristige Verhältnis-Zusammenarbeit mit qualifizierten ISO9001 ROHS Rohstofflieferanten auf
