Lichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS
ContPerson : colleen
Telefonnummer : 8618122384446
Whatsapp : +8618122384446
Min Bestellmenge : | 10 km | Preis : | base on requriment |
---|---|---|---|
Verpackung Informationen : | Holztrommel oder Eisentrommel | Lieferzeit : | 15 Tage |
Zahlungsbedingungen : | T/T, Western Union, Alipay, MoneyGram, L/C | Versorgungsmaterial-Fähigkeit : | 22500 km pro Monat |
Herkunftsort: | Guangzhou, China | Markenname: | HAISO/Jiqian |
---|---|---|---|
Zertifizierung: | ISO9001 CE ROHS Rohs | Modellnummer: | ADSS-4C/6C/24C/48C/96C |
Detailinformationen |
|||
Anwendung: | Außenantenne/FTTH | Faser zählt: | 2-288 Kerne |
---|---|---|---|
Spanne: | 50m 80m /150m/200m /300m /500m | Faser pro Rohr: | 4/6/8/12F/12 |
Stärke Nummer: | GFK, Kevlar-Aramid-Garn | Struktur: | verseilte Bündelader |
Jackenfarbe: | Schwarz oder individuell | Betriebstemperatur: | -40℃ bis +75℃ |
Fasertyp: | G652D, OS1, OM1, G655, OM4, OM5 | Verpackung: | 2-4 km/Holztrommel, Karton, 2 km/Trommel, Holztrommel |
Markieren: | 96-adriges Singlemode-Glasfaserkabel,ADSS-Singlemode-Glasfaserkabel |
Produkt-Beschreibung
Fabrikpreis Outdoor ADSS Bündelader FRP 12 24 48 72 96 144 Core Singlemode-Glasfaserkabel
ADSS-Beschreibung
Volldielektrisches selbsttragendes optisches Kabel (ADSS) ist eine Art nichtmetallisches optisches Kabel, das aus allen Medienmaterialien besteht, die das Notwendige enthalten
Tragsystem selbst und kann direkt am Power Tower eingehängt werden.Es wird hauptsächlich für den Kommunikationsweg des oberirdischen Hochspannungsübertragungssystems verwendet,
und kann auch für die Kommunikationsleitung von blitzgefährdeten Gebieten, großen Spannweiten und anderen Überkopfverlegungsumgebungen verwendet werden. Selbsttragend bezieht sich auf das Kabel
selbstverstärkende Elemente können dem Gewicht und der äußeren Belastung standhalten.
Eigenschaften
· Kann ohne Abschalten der Stromversorgung installiert werden
· Hervorragende AT-Leistung, die maximale Induktivität am Arbeitspunkt der AT-Hülle kann 25 kV erreichen
· Geringes Gewicht und kleiner Durchmesser reduzieren die Belastung durch Eis und Wind und die Belastung der Türme
und Backprops
· Große Spannweiten und die größte Spannweite beträgt über 1000 m
· Gute Leistung von Zugfestigkeit und Temperatur
· Die Lebensdauer beträgt 30 Jahre
·Anwendung
Der tatsächliche Zustand von Freileitungen wird bei der Konstruktion von ADSS-Kabeln vollständig berücksichtigt.Für Freileitungen unter 110 kV,
PE-Außenmantel aufgebracht.BEI Stromleitungen gleich oder über 110 kV wird ein AT-Außenmantel verwendet.Das spezielle Design von Aramidmenge und Verseilung
Prozess kann die Nachfrage nach verschiedenen Spannweiten befriedigen.
·Normen
ADSS-Kabel entspricht dem Standard IEEE P 1222 sowie IEC 60794-1.
Aufbau und technische Daten
1.ADSS Einzeljacke
Faserzahl | Struktur | Faser pro Rohr |
Verlustrohrdurchmesser (MM) |
FRP/Pad-Durchmesser (mm) | Dicke des Außenmantels (mm) | Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
|
PE-Mantel | AT-Jacke | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 | 9.8 | 86 | 95 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 | 10.2 | 89 | 98 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 | 10.6 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 | 15.2 | 176 | 189 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
2. ADSS-Doppeljacke
Faserzahl | Struktur | Faser pro Rohr |
Verlustrohrdurchmesser (MM) |
FRP/Pad-Durchmesser (mm) | Dicke des Außenmantels (mm) | Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
|
PE-Mantel | AT-Jacke | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16.5 | 212 | 228 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
Fasertyp |
Dämpfung (+20℃) |
Bandbreite |
Grenzwellenlänge für optische Kabel |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0,36 dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0,40 dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
50/125 µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62,5/125 µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Details Bild zeigt
ADSS-Glasfaserkabel mit Einzelmantel
Doppelmantel-ADSS-Glasfaserkabel

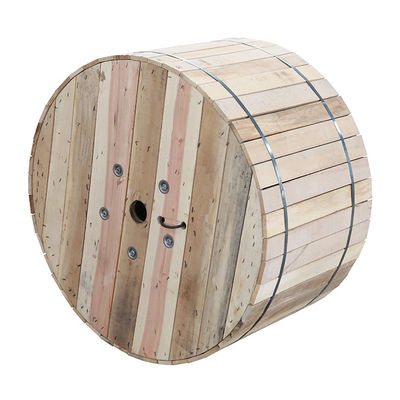

Verpackung:
1. Sind Sie direkt ab Werk?
als professioneller Kabelhersteller, spezialisiert auf Glasfaserkabel, MPO-Breakoutkabel, Glasfaser-Patchkabel.
Unsere Produkte werden hauptsächlich nach Europa, Südamerika und einigen anderen Ländern und Gebieten exportiert.
2. Was sind Ihre Hauptprodukte?
Outdoor-Glasfaserkabel Indoor-Glasfaserkabel FTTH Drop-Kabel ADSS
Gepanzerte Patchkabel für den Innenbereich Glasfaserkabel Optische Patchkabel Sc LC FC ST MTP MPO optisches Patchkabel
3. Garantiezeitraum für die Produktqualität?
20 Jahre Garantie auf Glasfaserkabel
4. Haben Sie ein Zertifikat für Rohstoffe?
Wir bauen eine langfristige Zusammenarbeit mit qualifizierten ISO9001 ROHS-Rohstofflieferanten auf
