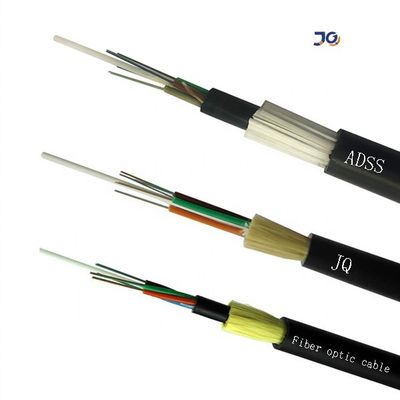

Lichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
Min Bestellmenge : | 1km | Verpackung Informationen : | Holztrommel/besonders angefertigt |
---|---|---|---|
Lieferzeit : | 2-4 Tage | Zahlungsbedingungen : | Western Union, MoneyGram, T/T, L/C |
Versorgungsmaterial-Fähigkeit : | 100 km pro Monat |
Herkunftsort: | China | Markenname: | jiqian |
---|---|---|---|
Zertifizierung: | ISO9001/CE | Modellnummer: | ADSS 96Kern 144Kern |
Detailinformationen |
|||
Fasertyp: | G652D | Anwendung: | Antenne/Kanal |
---|---|---|---|
Anzahl der Leiter: | 48 Kern | Struktur: | verseilte Bündelader |
Betriebstemperatur: | -40 ~ +60 C | Zentrales Stärkemitglied: | GFK |
Spanne: | 100M | ||
Markieren: | 100 m Glasfaserkabel,selbsttragendes ADSS-Glasfaserkabel |
Produkt-Beschreibung

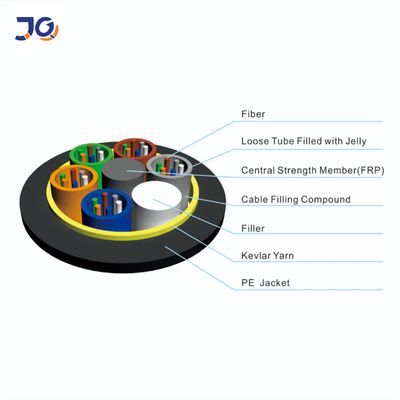

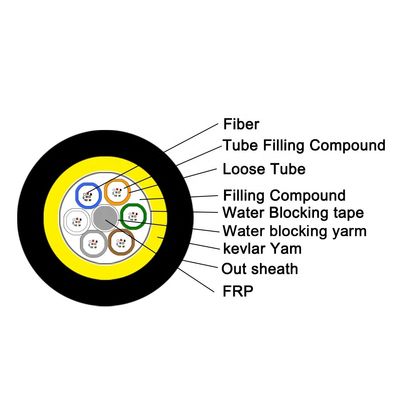

Das ADSS-Kabel ist eine lose verseilte Struktur.Die Lichtleitfaser hat 250µm, die Bündelader besteht aus hochmoduligem Kunststoff, der mit wasserfester Masse gefüllt ist.In der Mitte der Kabelseele befindet sich ein GFK-Zugstrang. Um die zentrale Verstärkungsseele wird die Bündelader (und das Füllseil) zu einer kompakten und runden Kabelseele gedreht und die Lücke in der Kabelseele mit Wasser gefüllt blockierender Füllstoff.Das Äußere des Kabels ist ein Innenmantel aus Polyethylen (PE), dann verdrilltes Aramid mit hoher Zugfestigkeit, das Äußere ist der Außenmantel für elektrisches Tracking (AT).
Produkteigenschaften
1 .Volldielektrisches selbsttragendes Luft-Glasfaserkabel, kein Metallmaterial in der Struktur, kann ohne Unterbrechung eingerichtet werden.
2 .Große Anzahl von Faserkernen, geringes Gewicht, kann mit der Stromleitung verlegt werden, wodurch Ressourcen gespart werden.
3 .Nehmen Sie hochfestes Aramid-Material an, um starken Spannungen standzuhalten und Herzmuscheln und Schüsse zu verhindern.
4 .Geringe Wärmeausdehnung, die Variation des Lichtbogens der Kabelleitung ist gering, wenn sich die Temperatur stark ändert.
5. Doppelmantel, PE/AT-Außenmantel
6 .Große Spannweite, die maximale Spannweite übersteigt 1000 Meter
7. Lebenserwartung größer als 30 Jahre
Anwendungen
Geeignet für Netzwerke an Orten mit hoher elektromagnetischer Beeinflussung.
Geeignet für Antenne.
Langstrecken- und LAN-Kommunikation.
Aufbau und technische DatenADSS-SJ(50-150M)
Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
Rec.Täglich max. (kN) |
Maximal zulässig Arbeitsspannung (kN) |
Unterbrechung Stärke (kN) |
Stärke Mitglied CSA (mm2) |
Modul von (kN/mm2) |
Hitze Erweiterung Koeffizient (x10- 6/K) |
Passende Spanne (NESC-Standard,m) |
||||
PE-Mantel | AT-Jacke | EIN | B | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | fünfzehn | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Aufbau und technische DatenADSS-DJ(50-750M)
Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
Rec.Täglich max. (kN) |
Maximal zulässig Arbeitsspannung (kN) |
Unterbrechung Stärke (kN) |
Stärke Mitglied CSA (mm2) |
Modul von (kN/mm2) |
Hitze Erweiterung Koeffizient (x10- 6/K) |
Passende Spanne (NESC-Standard,m) |
||||
PE-Mantel | AT-Jacke | EIN | B | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | fünfzehn | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | fünfzehn | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
