Lichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
| Min Bestellmenge : | 10 km | Verpackung Informationen : | Holztrommel oder Eisentrommel |
|---|---|---|---|
| Lieferzeit : | Verhandeln | Zahlungsbedingungen : | T/T, Western Union, AliPay |
| Versorgungsmaterial-Fähigkeit : | 20000KM pro Monat |
| Herkunftsort: | Guangzhou, China | Markenname: | JQ/HAISO |
|---|---|---|---|
| Zertifizierung: | ISO9001 CE ROHS | Modellnummer: | ADSS-4F/12F /24F/48F/96fF |
|
Detailinformationen |
|||
| Anwendung: | Telekommunikation | Faser zählt: | 4-432 Kerne |
|---|---|---|---|
| Spanne: | 50m 100m /200m /300m oder kundenspezifisch | Faser pro Rohr: | 4/6/8/12/24/48F |
| Service: | Probe zur Verfügung stellen | Stärke Nummer: | GFK, Kevlar-Aramid-Garn |
| Struktur: | Verseilte Bündelader mit Füller | Jackenfarbe: | Schwarzer gelber Bule oder besonders angefertigt |
| Betriebstemperatur: | -40℃ bis +70℃ | Fasertyp: | G652D, OM3, G655, OM4 |
| Markieren: | ADSS-Singlemode-Glasfaserkabel,Selbsttragendes ADSS-Glasfaserkabel |
||
Produkt-Beschreibung
Overhead Singlejacket Multi-Cores-Singlemode-ADSS-Glasfaserkabel für den Außenbereich
ADSS-Beschreibung
Das ADSS-Kabel besteht aus nichtmetallischem Material und ist mit der Luftstromübertragungsleitung selbsttragend.Das zugfeste Material ist Aramidgarn
mit hohen Elastizitätsmodulen.Und die Optimierung der Struktur kann das Gewicht des Kabels und seine mechanischen und physikalischen Eigenschaften angemessen einsetzen
und minimieren Sie die Belastung des Turms.Lose Schlauchkonstruktion, Schläuche geliert, Elemente (Schläuche und Füllstäbe) und wasserabweisendes Garn aufgelegt
um nichtmetallisches zentrales Verstärkungselement, Polyestergarne, die zum Binden des Kabelkerns verwendet werden, wasserblockierendes Band, das in Längsrichtung um den Kabelkern gewickelt ist,
thenaramidgarnverstärkter und PE-Außenmantel.
Eigenschaften
· Kann ohne Abschalten der Stromversorgung installiert werden
· Hervorragende AT-Leistung, die maximale Induktivität am Arbeitspunkt der AT-Hülle kann 25 kV erreichen
· Geringes Gewicht und kleiner Durchmesser reduzieren die Belastung durch Eis und Wind und die Belastung der Türme
und Backprops
· Große Spannweiten und die größte Spannweite beträgt über 1000 m
· Gute Leistung von Zugfestigkeit und Temperatur
· Die Lebensdauer beträgt 30 Jahre
·Anwendung
Der tatsächliche Zustand von Freileitungen wird bei der Konstruktion von ADSS-Kabeln vollständig berücksichtigt.Für Freileitungen unter 110 kV,
PE-Außenmantel aufgebracht.BEI Stromleitungen gleich oder über 110 kV wird ein AT-Außenmantel verwendet.Das spezielle Design von Aramidmenge und Verseilung
Prozess kann die Nachfrage nach verschiedenen Spannweiten befriedigen.
·Normen
ADSS-Kabel entspricht dem Standard IEEE P 1222 sowie IEC 60794-1.

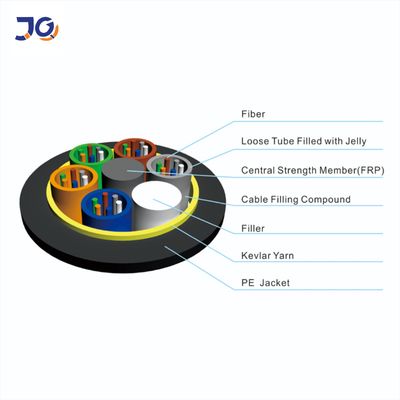

Aufbau und technische Daten
1.ADSS Einzeljacke
| Faserzahl | Struktur | Faser pro Rohr |
Verlustrohrdurchmesser (MM) |
FRP/Pad-Durchmesser (mm) | Dicke des Außenmantels (mm) | Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
|
| PE-Mantel | AT-Jacke | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
2. ADSS-Doppeljacke
| Faserzahl | Struktur | Faser pro Rohr |
Verlustrohrdurchmesser (MM) |
FRP/Pad-Durchmesser (mm) | Dicke des Außenmantels (mm) | Ref.Äußere Durchmesser (mm) |
Ref.Gewicht (kg/km) |
|
| PE-Mantel | AT-Jacke | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16.5 | 212 | 228 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
|
Fasertyp |
Dämpfung (+20℃) |
Bandbreite |
Grenzwellenlänge für optische Kabel |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36 dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40 dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125 µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125 µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

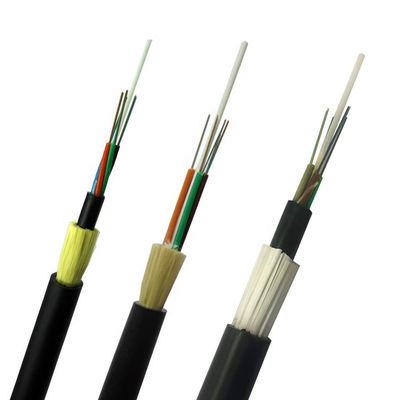

Details Bild zeigt

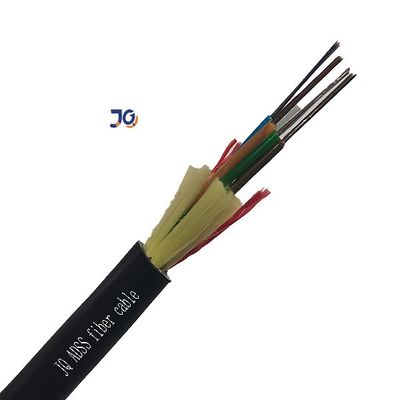

ADSS-Glasfaserkabel mit Einzelmantel
Doppelmantel-ADSS-Glasfaserkabel
Verpackung:
1. Sind Sie direkt ab Werk?
als professioneller Kabelhersteller, spezialisiert auf Glasfaserkabel, MPO-Breakoutkabel, Glasfaser-Patchkabel.
Unsere Produkte werden hauptsächlich nach Europa, Südamerika und einigen anderen Ländern und Gebieten exportiert.
2. Was sind Ihre Hauptprodukte?
Outdoor-Glasfaserkabel Indoor-Glasfaserkabel FTTH Drop-Kabel ADSS
Gepanzerte Patchkabel für den Innenbereich Glasfaserkabel Optische Patchkabel Sc LC FC ST MTP MPO optisches Patchkabel
3. Garantiezeitraum für die Produktqualität?
20 Jahre Garantie auf Glasfaserkabel
4. Haben Sie ein Zertifikat für Rohstoffe?
Wir bauen eine langfristige Zusammenarbeit mit qualifizierten ISO9001 ROHS-Rohstofflieferanten auf
