Overhead Singlejacket Multi-Cores-Singlemode-ADSS-Glasfaserkabel für den Außenbereich
ADSS-Beschreibung
Nichtmetallisches ADSS 6/12/24/48/96 Kern 100/200 m Spannweite G652D Glasfaserkabel ADSS

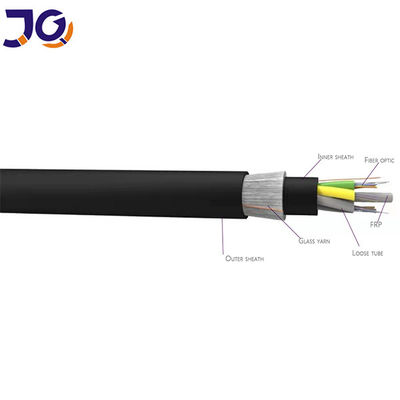

Die Fasern sind in einer losen Röhre aus einem Kunststoff mit hohem Modul angeordnet.Die Schläuche sind mit einer wasserbeständigen Füllmasse gefüllt.
Ein faserverstärkter Kunststoff (FRP) befindet sich in der Mitte des Kerns als nichtmetallisches Festigkeitselement.Die Rohre (und Füllstoffe) sind verseilt
um das Festigkeitselement herum zu einem kompakten und kreisförmigen Kern.Die Kabelseele ist zum Schutz vor Wassereintritt mit Füllgel gefüllt.
Das Kevlargarn umgibt den Kabelkern als verstärkendes Festigkeitselement, dann wird das Kabel mit einem PE-Mantel vervollständigt.
Merkmale
1. Niedrige Dämpfung, geringe Streuung Das richtige Design und die präzise Kontrolle der Überlänge verleihen dem Kabel eine hervorragende mechanische und ökologische Leistung.
2. Die nichtmetallische Konstruktion ist für die Kabelverlegung ohne Unterbrechung der Stromversorgung geeignet.
3. Hochfestes Aramidgarn als Festigkeitsträger sorgt für hohe Zugfestigkeit, kleinen Durchmesser und geringes Gewicht des Kabels, passend für
unterschiedliche Witterungsbedingungen und unterschiedliche Montagespannen.
4. Der spezielle AT-Außenmantel (Anti-Tracking) (optional) bietet eine gute Elektroerosionsbeständigkeit.
Aufbau und technische Daten
1.ADSS Einzeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Verlustrohrdurchmesser
(MM)
|
FRP/Pad-Durchmesser (mm) |
Dicke des Außenmantels (mm) |
Ref.Äußere
Durchmesser
(mm) |
Ref.Gewicht
(kg/km) |
| PE-Mantel |
AT-Jacke |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9.8 |
80 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9.8 |
80 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
9.8 |
80 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
9.8 |
85 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
10.0 |
88 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7 ± 0,1 |
10.5 |
98 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7 ± 0,1 |
12.0 |
122 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7 ± 0,1 |
15.2 |
176 |
189 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
2. ADSS-Doppeljacke
| Faserzahl |
Struktur |
Faser pro Rohr |
Verlustrohrdurchmesser
(MM)
|
FRP/Pad-Durchmesser (mm) |
Dicke des Außenmantels (mm) |
Ref.Äußere
Durchmesser
(mm) |
Ref.Gewicht
(kg/km) |
| PE-Mantel |
AT-Jacke |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7 ± 0,1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7 ± 0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7 ± 0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7 ± 0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7 ± 0,1 |
16.5 |
212 |
228 |
Tipps: Alle Spezifikationen in der obigen Tabelle sind ungefähre Daten, für weitere Detailspezifikationen,
Bitte kontaktieren Sie unsere Verkäufer.
|
Fasertyp
|
Dämpfung
(+20℃)
|
Bandbreite
|
Grenzwellenlänge für optische Kabel
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36 dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40 dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125 µm |
≤3,3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Details Bild zeigt
ADSS-Glasfaserkabel mit Einzelmantel
Doppelmantel-ADSS-Glasfaserkabel
Der Grund, warum Sie uns wählen:
1. Pünktliche Lieferung
2. Anpassung
3. Werksverkauf
4. Großes Produktinventar mit massiver Produktionslinie
5. Qualitätsgarantie
6. Der Produktvertrieb umfasst mehrere Bereiche, Dutzende von Ländern, darunter einige entwickelte Länder.

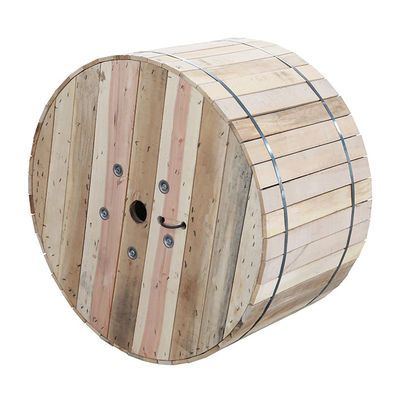

Verpackung:
