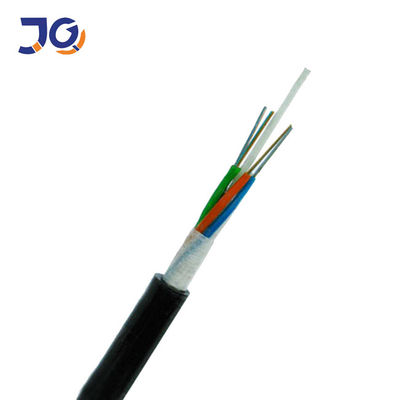

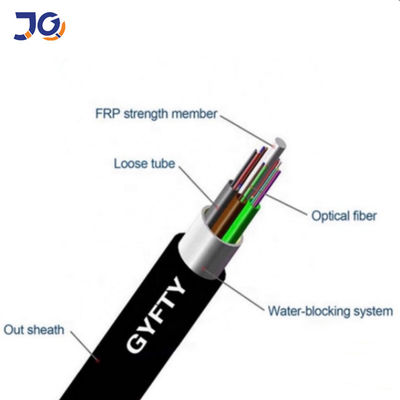

Füllmasse. Ein faserverstärkter Plastik (FRP) findet in der Mitte des Kernes als nicht-metallisches Stärkemitglied. Die Rohre (und die Füller) werden um das Stärkemitglied in einen kompakten und Kreiskern angeschwemmt. Nachdem die Kabelseele mit der Füllung gefüllt ist
das Mittel, zum es vor Wassereintritt zu schützen, das Kabel wird mit einer PET-Hülle abgeschlossen.
|
Faseranzahl |
Struktur |
Fasern pro Rohr |
Loser Rohrdurchmesser (Millimeter) |
CSM Durchmesser/Auflagendurchmesser (Millimeter) |
Nenndicke des Außenmantels (Millimeter) |
Kabeldurchmesser Höhe (Millimeter) |
Kabelgewicht (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1,6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1,6 | 9,5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1,6 | 11,0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1,8 | 13,8 | 160 |
| Einzelteil | Einheit | Spezifikation | |
| Faser-Art | G.652D | ||
|
Felddurchmesser |
1310nm | Millimeter | 9.2±0.4 |
| 1550nm | Millimeter | 10.4±0.8 | |
| Manteldurchmesser | Millimeter | 125.0±1 | |
| Umhüllungsnichtkreisförmigkeit | % | £1.0 | |
| Kern/Umhüllungsexzentrizität | Millimeter | £0.5 | |
| Beschichtender Durchmesser | Millimeter | 245±5 | |
| Beschichtende Nichtkreisförmigkeit | % | £6.0 | |
| Beschichtungs-/Umhüllungsexzentrizität | Millimeter | £12.0 | |
| KabelGrenzwellenlänge | Nanometer | £1260 | |
|
Dämpfungskonstante |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Beweisdruckniveau | kpsi | ≥100 | |
Temperaturspanne
| Betriebstemperaturbereich | -40℃ zu +60℃ |
| Speicher-/TransportTemperaturspanne | -50℃ zu +70℃ |
| InstallationsTemperaturspanne | -30℃ zu +50℃ |
Anwendung:
Langstreckentelekommunikation, LAN im Hochspannungsbereich oder Zugang zum Telekommunikationsnetz
Besonders für Energiekraftübertragungssystem. übermäßige Donnerbereiche und hohe elektromagnetische Störung.
Vorteile:
Niedrige Streuung und Verminderung.
Richtiger Entwurf, genaue Steuerung für überschüssige Länge der Faser und eindeutiger Anschwemmungsprozeß das ausgezeichnete mechanische des Kabels übertragen und
Klimaeigenschaften.
Anti-Elektromagnetismusfähigkeit.
Kleiner Kabeldurchmesser, helles Kabelgewicht, leicht installieren.
Verpackung
Jede einzelne Länge des Kabels wird auf Fumigated hölzerner Trommel gewirbelt, die für Langstreckenversand passend ist.
Bedeckt durch Plastikpufferblatt.
Versiegelt durch starke hölzerne Dielen.
Mindestens ist 1 m des inneren Endes des Kabels für die Prüfung reserviert.
