Name: 110kV SZ schwemmte loses LWL - Kabel des Rohr-ADSS, allen dielektrischen Lichtwellenleiter an
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: ADSS
Price: 1,249.28 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Art: Lichtwellenleiter

Farbe: schwarz

Hülle: PET

Faseranzahlen: 2-288

Herkunftsort: Guangdong, China

Anwendung:: Antenne im Freien

Hervorheben:

SZ schwemmte adss LWL - Kabel an

adss 110kV LWL - Kabel

110kV aller dielektrische Lichtwellenleiter

Grundinformation

Herkunftsort: China

Markenname: Jiqian/OEM

Zertifizierung: CE/ISO9001

Modellnummer: ADSS

Zahlung und Versand AGB

Verpackung Informationen: hölzerne Trommel

Lieferzeit: Tag 2-4work

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 80000kilometers

Galerie

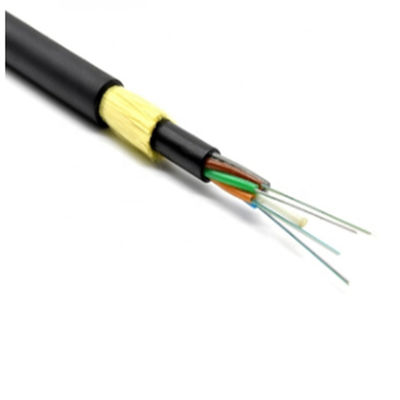

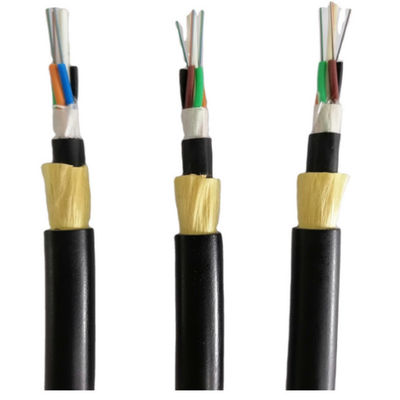

110kV SZ schwemmte loses LWL - Kabel des Rohr-ADSS, allen dielektrischen Lichtwellenleiter an

Produkt-Beschreibung

Eigenschaften:

niedrige Getriebeverminderung und -streuung.

Angemessener Entwurf, genaue Steuerung der überschüssigen Länge der Fasern im losen Rohr und optimaler verkabelnder Prozess liefert die Kabelausgezeichneten mechanischen und Klimaeigenschaften.

Der SZ-angeschwemmte, lose Rohrentwurf lokalisierte Fasern von den andenvironmental Härte der Installation.

Das Wasser, das Gel gefüllten Kernentwurf blockiert, versieht die ausgezeichnete wasserdichte Leistung und die Feuchtigkeitswiderstandsfähigkeit des Kabels, mit kleinerem.

Ausgezeichnete Flexibilität.

Wegen der nicht-metallischen Struktur, ist das Kabel hell und, beim Legen und hat eine sehr starke Fähigkeit der anti-elektromagnetischen Störung einfach.

Das Kabel ist für selbsttragenden Installationsmodus sehr passend und hat eine hochfeste Stärke zusammen mit einer starken Rauumweltüberlebenfähigkeit.

Maße des Kabel-Baus




Faseranzahl




Struktur


Fasern pro Rohr


Loser Rohrdurchmesser (Millimeter)


CSM
Durchmesser/Auflagendurchmesser (Millimeter)

			Nenndicke des Außenmantels
(Millimeter)


Kabeldurchmesser Höhe (Millimeter)


Kabelgewicht (kg/km)



			4
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.5±0.2
			80


			6
			1+6
			6
			2.0±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			8
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.3
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1,7
			11.8±0.3
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1,7
			14.5±0.5
			175


Faser-Eigenschaften

Die Eigenschaften der Monomode--Glasfaser (ITU-T Rec. G.652D)

Parameter	Spezifikation
Faserart	Monomode-
Fasermaterial	Lackiertes Silikon
Dämpfungskonstante @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Punktunstimmigkeit	≤0.05dB
KabelGrenzwellenlänge	≤1260nm
Null-Streuungswellenlänge	1300~1324nm
Null-Streuungssteigung	≤0.093 ps/(Nanometer-² .km)
Chromatische Streuung @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 ps/(Nanometer. Kilometer) ≤5.3 ps/(Nanometer. Kilometer) ≤18 ps/(Nanometer. Kilometer) ≤22 ps/(Nanometer. Kilometer)
PMDQ (Quadratur average*)	½ ≤0.2 ps/km
Felddurchmesser @1310nm	9.2±0.4um
Kern/plattierte Exzentrizität	≤0.5um
Manteldurchmesser	125.0±0.7um
Umhüllungsnichtkreisförmigkeit	≤1.0%
Beschichtender Primärdurchmesser	245±10um
Abnahmeprüfungsniveau	kpsi 100 (=0.69 Gpa), 1%
Temperaturabhängigkeit	≤0.1dB/km
Zulässiger Zerstampfungs-Widerstand	2200N/100mm

Eigenschaft des Lichtleiterkabels

Biegungsradius des Kabels: 10 x-Kabeldurchmesser (während der Operation)

20 x-Kabeldurchmesser (während der Installation)

Temperaturspanne

Betriebstemperaturbereich	-20℃ zu +60℃
Speicher-/TransportTemperaturspanne	-40℃ zu +60℃
InstallationsTemperaturspanne	-20℃ zu +60℃

Beschreibung:

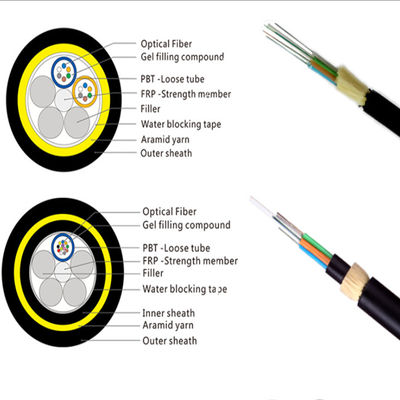

Loser Rohrentwurf, nicht-metallisches zentrales Stärkemitglied, SZ schwemmte den Kern an, der mit Gel, behilfliches Stärkemitglied aramid Jamswurzel, äußere PET-Hülle gefüllt wurde (die kriechstromfeste Hülle benutzt für Spannungen über 110kV)

Größe und Tag:
