GYTY53 GYFTY53 48 96 Direkt vergrabene Einzelpanzerung Doppeljacke Glasfaserkabel
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
Min Bestellmenge : | 1KM | Verpackung Informationen : | hölzerne Trommel |
---|---|---|---|
Lieferzeit : | 3-5 Werktage, hängt es von Ihrem Auftrag ab | Zahlungsbedingungen : | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit : | 60000KM/month |
Herkunftsort: | Guangdong, China | Markenname: | Jiqian |
---|---|---|---|
Zertifizierung: | ISO9001/CE | Modellnummer: | GYFTY53 |
Detailinformationen |
|||
Faseranzahl: | 2-144 | Jacken-Material: | PET |
---|---|---|---|
Jackenfarbe: | Schwarz | Aufzug-Zeit: | Mehr als 25years |
Faser-Art: | G652D, G652B, G657A | Anwendung: | Untergrund |
Fabrik: | Ja | Faser-Marke: | YOFC |
Soem: | Ja | ||
Markieren: | Stärke-Übertragungskabel Gyfty53 Frp,Untertagekabel 96 Kern Frp,Untertageübertragungskabel Gyfty53 |
Produkt-Beschreibung
48 96 144 Stärke-Mitgliedsübertragungskabel des Kern-Rüstungs-Lichtwellenleiter-Gyfty53 Frp im Freien

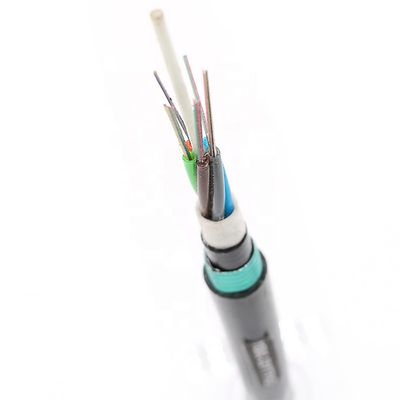

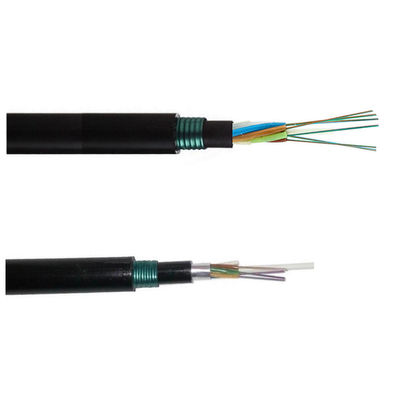

Beschreibung
Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird.
Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt.
Ein faserverstärkter Plastik (FRP) findet in der Mitte des Kernes als nicht-metallisches Stärkemitglied.
Die Rohre (und die Füller) werden um das Stärkemitglied in einen kompakten und Kreiskern angeschwemmt.
Dann wird die Kabelseele mit einer dünnen inneren Hülle des Polyäthylens (PET) umfasst, die mit Gelee gefüllt wird, um es vor Wassereintritt zu schützen.
Eine Schicht wasser-blockierendes Material wird um die Kabelseele angewendet, um Wassereintritt zu verhindern die alle selben.
Nach gewölbtem Stahlband wird eine Rüstung angewendet. das Kabel wird mit einer äußeren Hülle des PET abgeschlossen.
direkte Beerdigung
1.Good mechanisch und Temperaturleistung ·
2. Hochfestes loses Rohr, das die beständige Hydrolyse ist ·
Füllmasse des Rohrs 3.Special einen kritischen Schutz der Faser sicherstellen ·
Gel-gefüllter Bau des Rohrs 4Loose für überlegenen Faserschutz.
Rüstung des Bands 5.Steel, zum des Kabels vor mechanischem Schaden zu schützen.Kabelleistung:
Einzelteil | Parameter | |
Loses Rohr |
Material | PBT |
Farbe | Alle Farbanzeige | |
Füller | Material | PET |
Farbe | Schwarz | |
CSM | Material | FRP |
Innere Jacke | Material | MDPE |
Farbe | Schwarz | |
Äußeres gepanzertes | Material | Plastiküberzogener Stahlstreifen |
Außenmantel | Material | MDPE |
Farbe | Schwarz | |
Min. Biegungsradius | Statisch | 12,5mal verkabeln Durchmesser |
Dynamisch | 25mal verkabeln Durchmesser | |
Wiederholen des Verbiegens |
Last: 150N; Zahl von Zyklen: 30 keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. |
|
Dehnbare Leistung | Kurzfristig | N 1500 |
Zerstampfung | Kurzfristig | 3000N/100mm |
Drehung | Last: 150N; Zahl von Zyklen: 10; Torsionswinkel: ±180° keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. |
Optische Parameter:
50/125µm | 62.5/125µm | G.652 | G.655 | ||
Verminderung (+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
@1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
@1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
@1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
Bandbreite (Klasse A) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
@1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
Numerische Öffnung | 0,200 ±0.015NA | 0,275 ±0.015NA | |||
Kabel-Grenzwellenlänge λcc | ≤ 1260nm | ≤ 1450nm |
Technische Parameter
Kabel-Art | Faseranzahl | Rohre | Füller |
Kabel-Durchmesser Millimeter |
Kabel-Gewicht kg/km |
Dehnfestigkeit Langes/kurzfristiges N |
Zerstampfungs-Widerstand Lang/kurzfristig N/100mm |
Biegungsradius Statisch Millimeter |
GYFTY53-2~6 | 2~6 | 1 | 7 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-8~12 | 8~12 | 2 | 6 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-14~18 | 14~18 | 3 | 5 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-20~24 | 20~24 | 4 | 4 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-26~30 | 26~30 | 5 | 3 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-32~36 | 32~36 | 6 | 2 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-38~42 | 38~42 | 7 | 1 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-44~48 | 44~48 | 8 | 0 | 15,8 | 230 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-50~60 | 50~60 | 5 | 3 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFT Y53-62~72 | 62~72 | 6 | 2 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-74~84 | 74~84 | 7 | 1 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-86~96 | 86~96 | 8 | 0 | 16,8 | 255 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-98~108 | 98~108 | 9 | 1 | 19,2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-110~120 | 110~120 | 10 | 0 | 19,2 | 320 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-122~132 | 122~132 | 11 | 1 | 21,2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
GYFTY53-134~144 | 134~144 | 12 | 0 | 21,2 | 380 | 1000/3000 | 1000/3000 | 10D/20D |
Es gibt Code mit zwölf Fasern Farb. Sie sind eine Gradfaser.
Mehr Produkte
Wir sind die Fabrik und haben Qualitätskontrolle.
Wir privide Sie Fabrikpreis. Sie können Kosten sparen und gute Qualität haben.

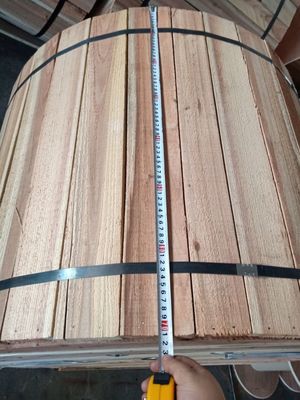

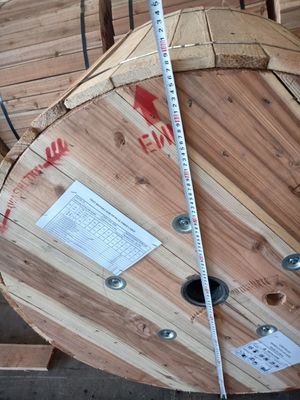

Paket: Hölzerne Spule, 1000m/reel, 2000m/reel, 3000m/reel, die Anforderungen des Kunden werden auch begrüßt
Wir gehen zu den Ausstellungen. Wir haben reiche Außenhandelerfahrung, Sie können den Kauf von Zeit sparen.
Zögern Sie nicht, mit mir in Verbindung zu treten. Whatsapp: +86 18122383351
FQA
Q1.Are Sie der wirkliche Hersteller?
Wir sind der wirkliche Hersteller mit der Geschichte 10 Jahres.
Q2.What ist das MOQ?
Das MOQ des Lichtwellenleiters ist 1km.
Q3.What ist Lieferfrist?
Die allgemeine Lieferfrist ist 5-7 Tage nach dem bestätigten Auftrag. Sie hängt von der Auftragsquantität ab.
Q4.How, zum des Lichtwellenleiters richtig zu speichern?
, vor der Anwendung, speichern Sie die Trommel, die Innen ist, die Trommel, sollte nicht am Ende seitlich setzen.
Q5. Können Sie kundengebundene Produkte und Logo liefern?
Ja. Wir erbringen Soem-Dienstleistung.
Q6.What ist Ihre Zahlungsbedingungen?
Wir nehmen T/T, L/C, Western Union, D/P etc. 30% im Voraus und 70% vor Versand an.
