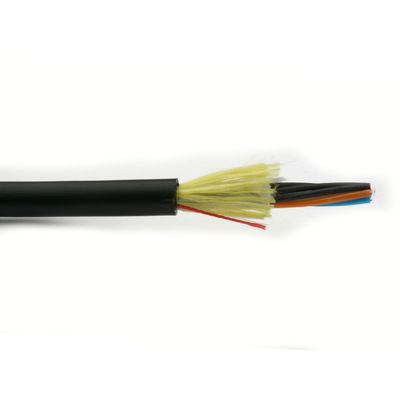

Alles dielektrische ADSS-LWL - Kabel-Spanne 100M With PET Jacken-selbsttragende Luftkabel
Produkt-Beschreibung

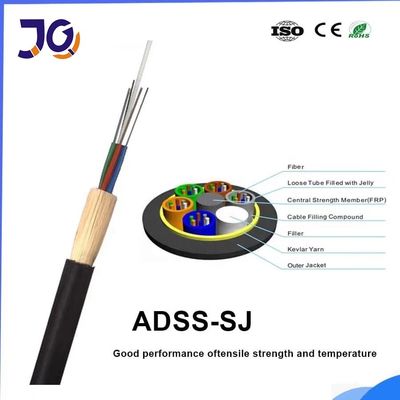

ADSS-Kabel wird von nicht-metallischem materiellem und selbsttragend mit der Kopfballstärkefernleitung gemacht. Das Spannungswiderstandmaterial ist aramid Garn mit hohen Elastizitätsmodulen. Und Optimierungsstruktur kann das Gewicht des Kabels und seiner mechanischen und physikalischen Eigenschaften passend einsetzen und die Last auf dem Turm herabsetzen. Loser Rohrbau, Rohre geliert gefüllt, legten Elemente (Rohre und Füllerstangen) und das Wasser, das Garn blockiert, oben um nicht-metallisches zentrales Stärkemitglied, verwendeten Polyester-Garne, um die Kabelseele, das Wasser zu binden, welches das Band blockiert, das longitudinal um die Kabelseele eingewickelt wurde, spinnen thenaramid verstärktes und des PET äußeres Blatt.
Eigenschaften
Optimale Kabelstruktur, hohe Faserdichte.
Genaue Faserlängenbalance, stellen stabile Leistung sicher.
Kein Gel in der Kabelseele für das Wasser blockierend, kohlenstoffarm und umweltfreundlich.
Struktur-Innovation in der Hülle, die Schlagleistung erhöhend.
Nachgewiesener loser Rohrentwurf für Leistung
, Leichter und niedriger Reibungshüllenentwurf mit kleinem Durchmesser
Ausgezeichnete Schlaglänge und schnelle, sichere und kosteneffektive Installation
Drycore-Entwurf für das ausgezeichnete Wasser, das Leistung und die einfachere Behandlung blockiert
SZ-Schiffbruchentwurf lässt einfachen Mittelspannenzugang zu und lokalisiert Fasern von der Installation und von den Klimahärte
Einfache Installation und Abbau erforderlichenfalls

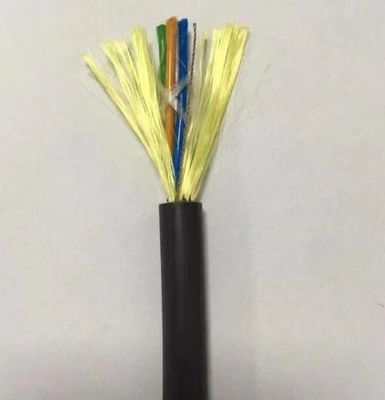

Proben
Anwendung
Passend für legende Luftmethode
Lagerung/Betriebstemperatur: -40℃~+70℃
Optische Eigenschaften
| Einzelteile |
Einheit |
Spezifikation |
| G652D |
| Felddurchmesser |
1310nm |
um |
9,2±0.4 |
| 1550nm |
um |
10,4±0.5 |
| Manteldurchmesser |
um |
124,8±0.7 |
| Umhüllungs-Nicht-Kreisförmigkeit |
% |
≤0.7 |
| Kernumhüllende Exzentrizität |
um |
≤0.5 |
| Beschichtender Durchmesser |
um |
245±5 |
| Beschichtende Nicht-Kreisförmigkeit |
% |
≤6.0 |
| Umhüllung-Beschichtungs-Exzentrizität |
um |
≤12 |
| Kabel-Grenzwellenlänge |
Nanometer |
acc≤1260 |
| Verminderung (Maximum) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Technische Daten
|
Spanne: 100m
|
unter 110kv
|
48core
|
|
strukturell
Parameter
|
Zentrale Stärkekomponenten: FRP
|
Durchmesser: 1.5mm
|
|
Loses Rohr (Gelee gefüllt)
|
Außendurchmesser: 1.8mm
|
|
Innere Hülle PET
|
Stärke: 0.9mm
|
|
äußeres Hülle PET
|
Stärke: 1.8mm
|
|
Technisch
Parameter
|
Außendurchmesser des Kabels
|
10.0mm
|
|
Kabelquerschnittsfläche
|
95,03 mm2
|
|
Fasermodell
|
G.652D
|
|
Gewicht Kabel
|
85kg/km
|
|
Bewertete Dehnfestigkeit (RTS)
|
kn 10
|
|
Minmum erlaubte Spannung (MATTE)
|
4kn
|
|
EDS
|
3.2kn
|
|
Elastizitätsmodul
|
7,8 kn/mm2
|
|
Ausdehnungskoeffizient
|
1.810-6/°C
|
|
Cruss-Widerstand
|
Zeitdauer: 1100 n/100mm
|
|
kurzfristig: 2200 n/100mm
|
|
Biegungsradius der Erlaubnis
|
Zeitdauer (beim Laufen) 220 Millimeter
|
|
Kurzfristige (beim Legen) 360 Millimeter
|
4-144 Kern ADSS Lichtwellenleiter
|
Faser
Zählung
|
Struktur |
Fasern
pro Rohr
|
Loses Rohr
Durchmesser
(Millimeter)
|
Csm-Durchmesser
/pad-Durchmesser (Millimeter)
|
Nenndicke
vom Außenmantel (Millimeter)
|
Kabeldurchmesser
(Millimeter)
|
Kabel
Gewicht
(kg/km)
|
| 4 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
81 |
| 6 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
81 |
| 8 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
82 |
| 12 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
82 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
83 |
| 36 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1,7 |
10.5±0.5 |
84 |
| 48 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1,7 |
11.1±0.5 |
93 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1,7 |
11.1±0.5 |
95 |
| 96 |
1+8 |
12 |
2.2±0.1 |
3.0/3.9 |
1,7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1,7 |
15.5±0.5 |
185 |
Paket-Detail
Hölzerne Trommel des Exports, normale Versandlänge des Kabels ist 2km oder 3km.
Andere Länge ist auch wenn erforderlich durch Käufer verfügbar.
Kennzeichen: Normalerweise befestigen wir nur den Prüfbericht über das Verpacken, aber Ihr Antrag ist auch verfügbar.
Zum Beispiel:
A.Company-NameB.Gross-/NetgewichtC.Fiber-ArtD.Cable-Länge
FAQ
1.Are Sie tradning Firma oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 10 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion
für Lichtwellenleiter Transceiverkabel- und Wegschnur ect. Unsere Fabrik ist in Guangzhou-Stadt, willkommen, uns zu besuchen!
2.About die Qualität?
Wir werden Lieferung prüften vorher jedes Fasern wenn fertige Produktion.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
3.Can Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
4.What ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
5.Can Sie den Soem-Service annehmen?
Ja begrüßen wir den Soem-Service. Wir können Ihr Logo auf dem Produkt drucken. Jede mögliche Idee von Ihnen ist verfügbar.
