Mini-Kern-Luftlichtwellenleiter ASU G652D ADSS 6 Kern-12
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
Min Bestellmenge : | 1km | Verpackung Informationen : | 1/2/3/4/5 Kilometer in einer hölzernen Trommel |
---|---|---|---|
Lieferzeit : | 3-5dryas | Zahlungsbedingungen : | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit : | 200 Kilometer pro Tag |
Herkunftsort: | GUANGDONG CHINA | Markenname: | JQ/OEM |
---|---|---|---|
Zertifizierung: | ISO9001/CE/ROHS/FCC | Modellnummer: | GYXTW-2B1 4B1 6B1 8B1 12B1 |
Detailinformationen |
|||
Jacken-Material: | PET, HDPE, MDPE, LSZH | Außendurchmesser: | 8.0mm/6.0mm/7.0mm/9.0mm |
---|---|---|---|
Stahldraht: | 1.0mm/0.7mm | Farbe: | Schwarz |
Faser-Art: | Monomode- G652D | Faseranzahl: | 2/4/6/8/12/24 Kern |
Struktur: | Unitube | Stärkemitglied: | Stahldraht zwei |
Installation: | Luft-&Duct | Produkt-Name: | Zentrales loses Rohr-Optiklwl - kabel im Freien |
Fasermarke: | Corning YOFC oder customerized | Schlüsselwörter: | LWL - Kabel |
Markieren: | Mehradriger Lichtwellenleiter,GYXTW-Lichtwellenleiter,HDPE Lichtwellenleiter |
Produkt-Beschreibung
GYXTW-Spezifikation
Querschnitt Kabel
Faserparameter
Einzelteil | Einheit | Spezifikation | |
Faser-Art | G.652D | ||
Felddurchmesser | 1310nm | Millimeter | 9.2±0.4 |
1550nm | Millimeter | 10.4±0.8 | |
Manteldurchmesser | Millimeter | 125.0±1 | |
Umhüllungsnichtkreisförmigkeit | % | £1.0 | |
Kern/Umhüllungsexzentrizität | Millimeter | £0.5 | |
Beschichtender Durchmesser | Millimeter | 245±5 | |
Beschichtende Nichtkreisförmigkeit | % | £6.0 | |
Beschichtungs-/Umhüllungsexzentrizität | Millimeter | £12.0 | |
KabelGrenzwellenlänge | Nanometer | £1260 | |
Dämpfungskonstante | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Beweisdruckniveau | kpsi | ≥100 |
Anmerkung: Andere Parameter treffen Standard-ITU-T G.652
Kabel-Leistung
Einzelteil | Parameter | |
Faseranzahl | 12 | |
Farbige überzogene Faser | Maß | 250µm±15µm |
Farbe | Blau, orange, grün, Brown, Grau, weiß, rot, schwarz, gelb, purpurrot, rosa, Aqua | |
Loses Rohr | Maß | 2.2mm±0.1mm |
Material | PBT | |
Farbe | Natur | |
Füller | Material | keine |
Farbe | keine | |
Stärke-Mitglied | Maß | 0.7mm±0.05mm |
Material | Phosphatieren des Stahldrahtes | |
Gepanzert | Material | Plastiküberzogener Stahlstreifen |
Außenmantel | Material | PET |
Farbe | Schwarz |
Mechanische und Klimaeigenschaften
Einzelteil | Einheit | Spezifikationen |
Spannung (Zeitdauer) | N | 600 |
Spannung (kurzfristig) | N | 1500 |
Zerstampfung (Zeitdauer) | N/10cm | 300 |
Zerquetschen Sie (kurzfristig) | N/10cm | 1000 |
Min. Biegungsradius (Dynamik) | Millimeter | 20D |
Min.Bend-Radius (statisch) | Millimeter | 10D |
Installations-Temperatur | ℃ | -40~+60 |
Betriebstemperatur | ℃ | -40~+70 |
Lagertemperatur | ℃ | -40~+70 |
Das Verbiegen wiederholen (重复弯曲) | Last: 250N; Zahl von Zyklen: 30 keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. | |
Drehung (扭曲) | Last: 250N; Zahl von Zyklen: 10; Torsionswinkel: ±90° keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. | |
Auswirkung (冲击) | Auswirkungsenergie: 450g×1m; Radius des Hammerkopfes: 12.5mm; Zahl der Auswirkung: 5 keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. |
Maße des Kabel-Baus
Faseranzahl | Struktur | Fasern pro Rohr |
Loser Rohrdurchmesser (Millimeter) |
Csm-Durchmesser/Auflagendurchmesser (Millimeter) |
Nenndicke des Außenmantels (Millimeter) |
Kabeldurchmesser Höhe (Millimeter) |
Kabelgewicht (kg/km) |
2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1,6 | 8.0±0.2 | 57 |
4 | 1 | 4 | 1,85±0.1 | 1.0/1.0 | 1,6 | 8.0±0.2 | 58 |
6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1,6 | 8.0±0.2 | 58 |
8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1,6 | 8.0±0.2 | 60 |
12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1,6 | 8.0±0.2 | 60 |

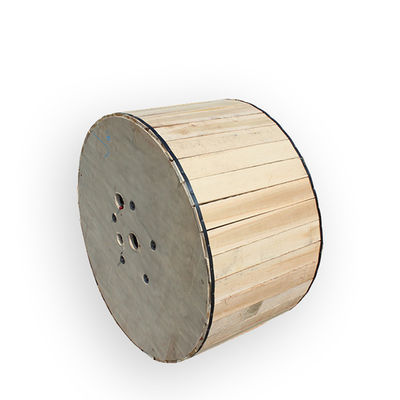

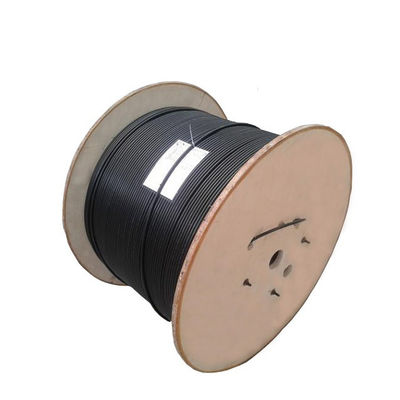

Trommel
Kabelart | Trommel (17kg) | ||||
Höhe (Millimeter) | Breite (Millimeter) | Innerer Durchmesser (Millimeter) |
Länge (Kilometer) |
Trommelartig | |
GYXTW | 700 | 700 | 650 | 2 | hölzerne Trommel |
