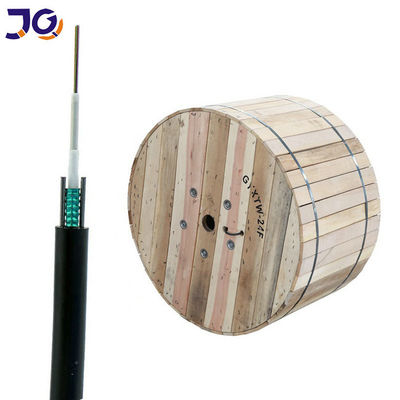

Kernlichtwellenleiter des Kernes 8 des Monomode- 6 GYXTW-Uni-Rohrs gepanzerter

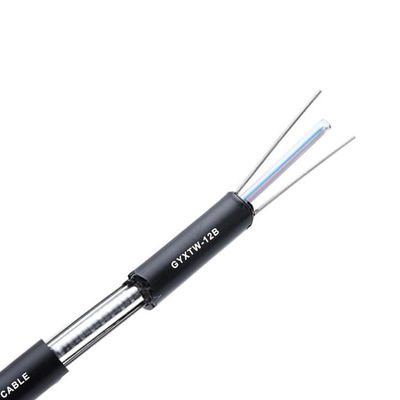

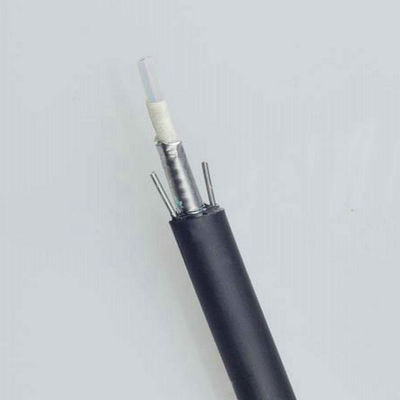

Gepanzertes Uni-Rohr-einzelne Jacke/einzelner Rüstungslichtwellenleiter mit den Fasern gelegt in loses Pufferrohr. Die Kabelseele wird mit einer gewölbten Stahlbandrüstung und -abdeckung mit einem schwarzen Polyäthylen outjacket geschützt. Zwei betteten Stahldraht ein, Wunschspannung zur Verfügung zu stellen.
Faser-Parameter
| Nein. |
Einzelteile |
Einheit |
Spezifikation |
| G.652D |
| 1 |
Felddurchmesser |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Manteldurchmesser |
μm |
124.8±0.7 |
| 3 |
Umhüllungs-Nicht-Kreisförmigkeit |
% |
≤0.7 |
| 4 |
Kernumhüllende Exzentrizität |
μm |
≤0.5 |
| 5 |
Beschichtender Durchmesser |
μm |
245±5 |
| 6 |
Beschichtende Nicht-Kreisförmigkeit |
% |
≤6.0 |
| 7 |
Umhüllung-Beschichtungs-Exzentrizität |
μm |
≤12.0 |
| 8 |
Kabel-Grenzwellenlänge |
Nanometer |
λcc≤1260 |
| 9 |
Verminderung (Maximum) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dB/km |
≤0.24 |
Kabel-Parameter
| Einzelteile |
Spezifikationen |
| Faseranzahl |
2~24 |
| Farbige beschichtende Faser |
Maß |
250µm±15µm |
| Farbe |
Blau, orange, grün, Brown, Grau, Weiß |
| Loses Rohr |
Maß |
2.10mm±0.05mm |
| Material |
PBT |
| Farbe |
Natürlich |
| Stärke-Mitglied |
Durchmesser |
1.0mm |
| Material |
Stahl |
| Außenmantel |
Maß |
8.0mm±0.1mm |
| Material |
PET |
| Farbe |
Schwarz |
Mechanische und Klimaeigenschaften
| Einzelteile |
Vereinigen Sie |
Spezifikationen |
| Tensio (Zeitdauer) |
N |
600 |
| Spannung (kurzfristig) |
N |
1500 |
| Zerstampfung (Zeitdauer) |
N/10cm |
300 |
| Zerquetschen Sie (kurzfristig) |
N/10cm |
1000 |
| Min. Biegungsradius (Dynamik) |
Millimeter |
20D |
| Min. Biegungsradius (statisch) |
Millimeter |
10D |
| Installations-Temperatur |
℃ |
-20~+60 |
| Betriebstemperatur |
℃ |
-40~+70 |
| Lagertemperatur |
℃ |
-40~+70
|
Eigenschaft.
◆Niedrige Streuung und Verminderung
◆Richtiger Entwurf, genaue Steuerung für überschüssige Länge der Faser und eindeutiger Anschwemmungsprozeß die Kabelausgezeichneten mechanischen und Klimaeigenschaften übertragen
◆Das Armoring von, Stahlband zu runzeln, Kabel zu machen haben nette Eigenschaften des Feuchtigkeitsbeständigkeits- und Zerstampfungswiderstands
◆Betriebstemperatur: -40~+60 ℃
Produktdetails
| Modell |
GYXTW |
| Produkt-Name |
GYXTW-Zentralrohr-Art Übertragungskabel aus optischen Fasern
Kern-Lichtwellenleiter des GYXTW-Uni-Rohr-gepanzerter Monomode--6 des Kern-8
|
| Gruppierung |
Lichtwellenleiter |
| Struktur |
G.652D, PBT, STÄRKE-MITGLIED, GEWÖLBTE STEEL-PLASTIC ZUSAMMENSETZUNG, PET-JACKE |
| Faser-Art |
G.652D |
| Äußere Hüllen-Farbe |
SCHWARZES |
| einige |
2-12 |
| Außenmantel |
PET |
Technische Parameter
Faser
Zählung |
Kabel
Durchmesser (Millimeter) |
Kabel-Gewicht
kg/km) |
Dehnfestigkeit
Lang/Kurzschluss
Ausdruck (N) |
Zerstampfungs-Widerstand
Lang/Kurzschluss
Ausdruck (N/100mm) |
Verbiegen
Radius statisch/Dynamik
Millimeter)
|
| 2~12 |
8 |
60 |
600/1500 |
1000/3000 |
10D/20D |
Anwendung
Verwendbar im Rohr/in der Antenne
Sie mögen möglicherweise
FAQ
1.Are Sie Handelsgesellschaft oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 10 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion
für Lichtwellenleiter Transceiverkabel- und Wegschnur ect. Unsere Fabrik ist in Guangzhou-Stadt, willkommen, uns zu besuchen!
2.About die Qualität?
Wir werden Lieferung prüften vorher jedes Fasern wenn fertige Produktion.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
3.Can Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
4.What ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
5.Can Sie den Soem-Service annehmen?
Ja begrüßen wir den Soem-Service. Wir können Ihr Logo auf dem Produkt drucken. Jede mögliche Idee von Ihnen ist verfügbar.
