China Kabellieferant ADSS Einzeljacke 48-Kern-Einzel- oder Mehrmodus-FRP 1,5 mm 100m Spannlänge Glasfaserkabel
ContPerson : JQ CABLE
Telefonnummer : +8618122383351
Whatsapp : +8618122383351
| Min Bestellmenge : | 1km | Verpackung Informationen : | Hölzerne Trommel |
|---|---|---|---|
| Lieferzeit : | 5-8 Arbeitstage | Zahlungsbedingungen : | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit : | 4500km pro Monat |
| Herkunftsort: | Guangzhou | Markenname: | JQ/OEM |
|---|---|---|---|
| Zertifizierung: | ISO9001 ROHS CE-EMC FCC SDOC | Modellnummer: | ADSS-24B1 |
|
Detailinformationen |
|||
| Faserart: | YOFC oder Fiberhome als Antrag | Faseranzahl: | Kern 4 -144 |
|---|---|---|---|
| Farbe: | Schwarzes, besonders angefertigt | Länge: | 2km oder kundengebundene Länge |
| Jacken-Material: | PET oder AN | Name: | ADSS-Lichtwellenleiter |
| Stärkemitglied: | Zentrales Stärkemitglied FRP | Betriebstemperatur: | -40 | +60 C |
| Spanne: | 50/100/200/300/400m | Installation: | selbsttragende Antenne |
| Hervorheben: | 100m ADSS Lichtwellenleiter,Lichtwellenleiter SDOC ADSS |
||
Produkt-Beschreibung
Lichtwellenleiter des Übertragungskabel-24 des Kern-AT/PE ADSS

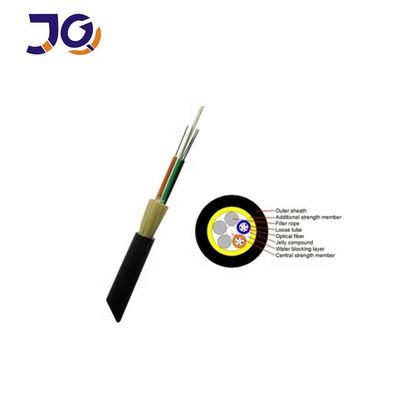

Aller dielektrische selbsttragende 24 Lichtwellenleiter des Kern-ADSS mit 100m Spanne
Produkt-Beschreibung

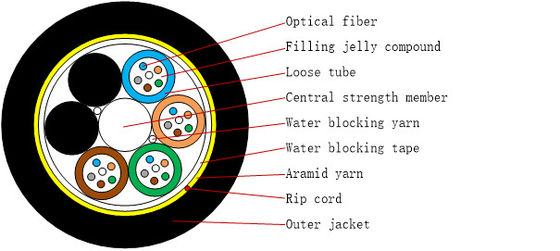

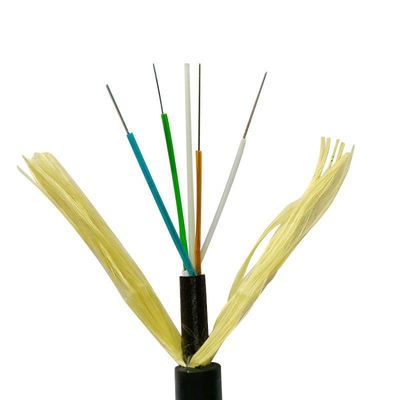

ADSS-Kabel ist lose das angeschwemmte Rohr. Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das vom hohen Modulplastik hergestellt wird. Die Rohre arefilled mit einer wasserbeständigen Füllmasse. Die Rohre (und die Füller) werden um ein FRP (faserverstärkter Plastik) als nicht-metallisches zentrales Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Nachdem die Kabelseele mit Füllmasse gefüllt ist. sie wird mit dünner innerer Hülle des PET (Polyäthylen) bedeckt. Nach angeschwemmter Schicht aramid werden Garne über der inneren Hülle als Stärkemitglied angewendet, wird das Kabel mit PET oder (an der kriechstromfesten) äußeren Hülle abgeschlossen.
Eigenschaften
Zerquetschen Sie Widerstand und Flexibilität, die folgenden Maße werden, das wasserdichte Kabel sicherzustellen genommen
100% Kabelseelefüllung, lose Rohrfüllmasse
Gute mechanische und Temperaturleistung
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Einzelner faserverstärkter Plastik als das zentrale Stärkemitglied
Anwendung
Passend für legende Luftmethode
Lagerung/Betriebstemperatur: -40℃~+70℃
Optische Eigenschaften
| Einzelteile | Einheit | Spezifikation | |
| G652D | |||
| Felddurchmesser | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Manteldurchmesser | um | 124,8±0.7 | |
| Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
| Kernumhüllende Exzentrizität | um | ≤0.5 | |
| Beschichtender Durchmesser | um | 245±5 | |
| Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
| Umhüllung-Beschichtungs-Exzentrizität | um | ≤12 | |
| Kabel-Grenzwellenlänge | Nanometer | acc≤1260 | |
| Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Technische Daten
|
Spanne: 100m |
unter 110kv |
24core |
|
strukturell Parameter |
Zentrale Stärkekomponenten: FRP |
Durchmesser: 1.5mm |
|
Loses Rohr (Gelee gefüllt) |
Außendurchmesser: 1.8mm |
|
|
Innere Hülle PET |
Stärke: 0.9mm |
|
|
äußeres Hülle PET |
Stärke: 1.8mm |
|
|
Technisch Parameter |
Außendurchmesser des Kabels |
10.0mm |
|
Kabelquerschnittsfläche |
95,03 mm2 |
|
|
Fasermodell |
G.652D |
|
|
Gewicht Kabel |
85kg/km |
|
|
Bewertete Dehnfestigkeit (RTS) |
kn 10 |
|
|
Minmum erlaubte Spannung (MATTE) |
4kn |
|
|
EDS |
3.2kn |
|
|
Elastizitätsmodul |
7,8 kn/mm2 |
|
|
Ausdehnungskoeffizient |
1.810-6/°C |
|
|
Cruss-Widerstand |
Zeitdauer: 1100 n/100mm |
|
|
kurzfristig: 2200 n/100mm |
||
|
Biegungsradius der Erlaubnis |
Zeitdauer (beim Laufen) 220 Millimeter |
|
|
Kurzfristige (beim Legen) 360 Millimeter |
4-144 Kern ADSS Lichtwellenleiter
|
Faser Zählung |
Struktur |
Fasern pro Rohr |
Loses Rohr Durchmesser (Millimeter) |
Csm-Durchmesser /pad-Durchmesser (Millimeter) |
Nenndicke vom Außenmantel (Millimeter) |
Kabeldurchmesser (Millimeter) |
Kabel Gewicht (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Paket-Detail
| Kabelart | Trommel | ||||
| Höhe (Millimeter) | Breite (Millimeter) | Innerer Durchmesser (Millimeter) |
Länge (Kilometer) |
Trommelartig | |
| ADSS-4 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-6 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-8 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-12 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-24 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-36 | 900 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-48 | 950 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-72 | 950 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-96 | 1000 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
| ADSS-144 | 1200 | 760 | 500 | 2 | Hölzerne Trommel des Sperrholzes |
