China Kabellieferant ADSS Einzeljacke 48-Kern-Einzel- oder Mehrmodus-FRP 1,5 mm 100m Spannlänge Glasfaserkabel
ContPerson : JQ CABLE
Telefonnummer : +8618122383351
Whatsapp : +8618122383351
| Min Bestellmenge : | 1km | Verpackung Informationen : | Hölzerne Trommel |
|---|---|---|---|
| Lieferzeit : | 3-5 Tage, hängt es von der Auftragsquantität ab | Zahlungsbedingungen : | L/C, T/T, Western Union, Alipay |
| Versorgungsmaterial-Fähigkeit : | 4500 pro Monat |
| Herkunftsort: | CHINA | Markenname: | Jiqian |
|---|---|---|---|
| Zertifizierung: | ISO 9001 | Modellnummer: | ADSS-doppelte Hülle |
|
Detailinformationen |
|||
| Herkunftsort: | Guangzhou, China | Kabelmarke: | Jiqian |
|---|---|---|---|
| Zahl des Leiters: | ≥ 10 | Cettification: | ISO 9001 |
| Hersteller: | Ja | Anwendung: | Obenliegend |
| Äußere Hülle: | PET | Zahl der Faser: | 2-288 |
| Speicher- und Gebrauchstemperatur: | -40℃ zu +70℃. | ||
| Hervorheben: | ADSS-Lichtwellenleiter,96 Kern-Lichtwellenleiter,Aller dielektrische Lichtwellenleiter |
||
Produkt-Beschreibung
Monomode- 12 48 des Gesamt-Nichtleiter-ADSS 96 Kern-Faser-Lichtleiterkabel für im Freien

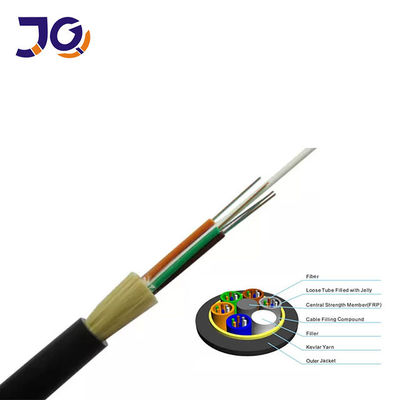

Das ADSS-Lichtleiterkabel nimmt eine loses Rohr angeschwemmte Struktur an. Die 250µm Glasfaser wird in einem losen Rohr umhüllt, das vom hohen Modulmaterial hergestellt wird,
und das lose Rohr wird mit wasserdichtem Mittel gefüllt. Das lose Rohr (und das füllende Seil) wird um den nicht-metallischen zentralen Verstärkungskern (FRP) verdreht um eine kompakte Kabelseele zu bilden und die Abstände in der Kabelseele werden gefüllt mit Wasser, das Fett blockiert. Die Kabelseele wird in eine innere Hülle des Polyäthylens (PET) verdrängt, dann anschwemmte, um die Aramidfaser zu verstärken, und schließlich hat sie abgeschlossen durch das Polyäthylen (PET)
Der Entwurf von ADSS-Lichtleiterkabel betrachtet völlig die tatsächliche Situation von Stromleitungen und ist für verschiedene Niveaus von Hochspannungshochspannungsleitungen passend. Für 10kV und 35kV Stromleitungen kann Hülle des Polyäthylens (PET) benutzt werden; für 110kV und 220kV Stromleitungen muss der hängende Punkt des Kabels bestimmt werden, indem man die elektrische Feldstärkeverteilung berechnet und die elektrische Spurhaltungs(AN) äußere Hülle muss benutzt werden. Gleichzeitig sind die Menge der Aramidfaser und der perfekte Anschwemmungsprozeß sorgfältig entworfen, um die Anwendungsbedingungen von verschiedenen Spannen zu erfüllen.
Eigenschaften
• Kann installiert sein, ohne die Energie abzuschneiden
• Leichter und kleiner Kabeldurchmesser, die Auswirkung des Eises, Wind und die Last auf dem Turm und der Unterstützung verringernd
• Große Spanne, die maximale Spanne ist mehr als 1000 Meter
• Hat ausgezeichnete dehnbare Eigenschaften und Temperatureigenschaften
• Lebenserwartung 30 Jahre
Struktur und technische Spezifikationen ADSS-SJ (50-150M)
| Ref. Outer Durchmesser (Millimeter) |
Ref. Weight (kg/km) |
Rec. Tägliches Maximum. (kN) |
Max Allowable Arbeitsspannung (kN) |
Bruch Stärke (kN) |
Stärke Mitglied CSA (mm2) |
Modul von (kN/mm2) |
Hitze Expansion Koeffizient (x10- 6/K) |
Passende Spanne Meter |
||||
| PET Jacke | An der Jacke | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struktur und technische Spezifikationen ADSS-DJ (50-750M)
| Ref. Outer Durchmesser (Millimeter) |
Ref. Weight (kg/km) |
Rec. Tägliches Maximum. (kN) |
Max Allowable Arbeitsspannung (kN) |
Bruch Stärke (kN) |
Stärke Mitglied CSA (mm2) |
Modul von (kN/mm2) |
Hitze Expansion Koeffizient (x10- 6/K) |
Passende Spanne Meter |
||||
| PET Jacke | An der Jacke | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Optische Eigenschaft
|
Faserart |
Verminderung (+20℃) |
Bandbreite |
Numerische Öffnung |
LichtleiterkabelGrenzwellenlänge |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·Kilometer | ≥500MHz·Kilometer | Na 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·Kilometer | ≥500MHz·Kilometer | Na 0.275±0.015 | --- |
Anwendung: Selbsttragende Unkosten
Verpackung:
