12 24 Kern Einzelpanzerung Doppeljacken Flammschutz MGTSV Bergbau Glasfaserkabel
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
Min Bestellmenge : | 1000m | Verpackung Informationen : | Hölzerne Trommel |
---|---|---|---|
Lieferzeit : | 2-4day | Zahlungsbedingungen : | Western Union, MoneyGram, T/T, L/C |
Versorgungsmaterial-Fähigkeit : | 100km pro heutigen Tag |
Herkunftsort: | CHINA | Markenname: | jiqian |
---|---|---|---|
Zertifizierung: | ISO | Modellnummer: | GYFTY53 |
Detailinformationen |
|||
Faser-Art: | G657A1/A2/G652D/G657A1/G657A2 | Soem: | Verfügbar |
---|---|---|---|
Anwendung: | direktes Bedecken | Zahl von Leitern: | 48 96 72 96 |
Struktur: | Angeschwemmtes loses Rohr | Betriebstemperatur: | -40 | +60 C |
Kabeldurchmesser:: | 9.6MM | ||
Markieren: | Direkter begrabener Lichtwellenleiter Yofc,9.6mm direkter begrabener Lichtwellenleiter,9.6mm yofc Lichtwellenleiter |
Produkt-Beschreibung
Der untertägige direkte begrabene Lichtwellenleiter GYFTY53 sind entworfen, um hohe Faseranzahlen mit der Flexibilität und der Vielseitigkeit zu versehen, die für heutiges die meisten fordernden Installationen erfordert wird, einschließlich direktes begraben. Mit Faseranzahlen bis 288 und SZ-Strangentwürfe.
Anwendung:
1. Direkte Beerdigung
2. Untergrund
3. Rückgrats-Internet
Kabelleistung:

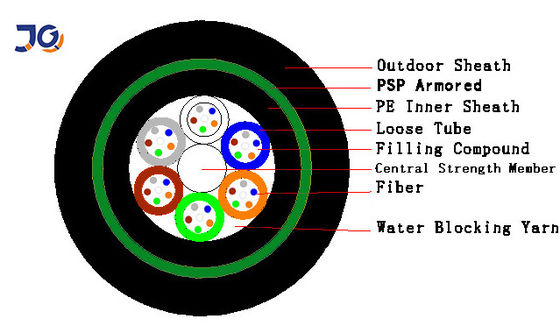

Einzelteil | Parameter | |
Loses Rohr |
Material | PBT |
Farbe | Alle Farbanzeige | |
Füller | Material | PET |
Farbe | Schwarz | |
CSM | Material | FRP |
Innere Jacke | Material | MDPE |
Farbe | Schwarz | |
Äußeres gepanzertes | Material | Plastiküberzogener Stahlstreifen |
Außenmantel | Material | MDPE |
Farbe | Schwarz | |
Min. Biegungsradius | Statisch | 12,5mal verkabeln Durchmesser |
Dynamisch | 25mal verkabeln Durchmesser | |
Wiederholen des Verbiegens |
Last: 150N; Zahl von Zyklen: 30 keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. |
|
Dehnbare Leistung | Kurzfristig | 1500N |
Zerstampfung | Kurzfristig | 3000N/100mm |
Drehung | Last: 150N; Zahl von Zyklen: 10; Torsionswinkel: ±180° keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden. |
Maße des Kabelbaus:
Faseranzahl |
Struktur | Fasern pro Rohr |
Loser Rohrdurchmesser (Millimeter) |
Durchmesser/Auflagendurchmesser (Millimeter) |
Stärke von Innere Jacke (Millimeter) |
Stärke von Außenmantel (Millimeter) |
Kabeldurchmesser (Millimeter) |
Kabelgewicht (kg/km) |
12 | 1+6 | 6 | 1,8 ±0.1 | 2,2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12,4 ±0.5 | 138 |
24 | 1+6 | 6 | 1,8 ±0.1 | 2,2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12,4 ±0.5 | 140 |
48 | 1+6 | 12 | 2.0±0.1 | 2,3 /2.3 | 0.9±0.1 | 1.6±0.1 | 12,9 ±0.5 | 152 |
96 | 1+8 | 12 | 2.0±0.1 | 2.6/3.5 | 0.9±0.1 | 1.6±0.1 | 14,1 ±0.5 | 182 |
144 | 1+12 | 12 | 2.0±0.1 | 3,0 /6.3 | 0.9±0.1 | 1.6±0.1 | 16,9 ±0.5 |
256 |
Kabelart | Trommel | ||||
Höhe (Millimeter) |
Breite (Millimeter) |
Innerer Durchmesser (Millimeter) |
Länge (Kilometer) |
Trommelartig | |
GYFTY53-12 | 950 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-24 | 950 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-48 | 1000 | 760 | 400 | 2 | Hölzerne Trommel |
GYFTY53-96 | 1150 | 760 | 450 | 2 | Hölzerne Trommel |
GYFTY53-144 | 1300 | 760 | 500 | 2 | Hölzerne Trommel |
