Gepanzerter 24 Abbildung 8-Lichtwellenleiter des Kern-GYFTC8Y53

Min Bestellmenge : 1km Verpackung Informationen : Hölzerne Trommel
Lieferzeit : 5-8 Arbeitstage Zahlungsbedingungen : L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit : 30KM pro Tage
Herkunftsort: Guangzhou, China Markenname: JQ/OEM
Zertifizierung: ISO9001 ROHS CE-EMC FCC SDOC Modellnummer: GYTC8Y53/GYFTC8Y53

Detailinformationen

Faser-Art: YOFC/Fiberhome oder als Antrag Farbe: SCHWARZES
Aufhängedraht: Stahldraht 1.0*7 Struktur: Abbildung 8
Art: Singlemode u. in mehreren Betriebsarten Jacke: Doppeltes PET, MDPE-Hülle
Soem: Verfügbar Installation: selbsttragende Antenne
Produktname: Luftlichtwellenleiter Länge: 2km oder kundengebundene Länge
Faseranzahl: 2-288 Kern Gepanzert: ja
Markieren:

Abbildung 8-Lichtwellenleiter 1550nm GYFTC8Y53

,

Gepanzerter Lichtwellenleiter des Kernes GYFTC8Y53 24

,

Gepanzerter Lichtwellenleiter GYFTC8Y53

Produkt-Beschreibung

Selbsttragender einzelner gepanzerter doppelter Kern-Luftabb. 8-Lichtwellenleiter der Hüllen-24



Die Fasern, 250µm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Ein Stahldraht oder ein FRP findet in der Mitte des Kernes als metallisches Stärkemitglied. Rohre (und Füller) werden um das Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Ein gewölbter Stahl wird um die Kabelseele angewendet, die mit der Füllmasse gefüllt wird, um sie vor Wassereintritt zu schützen. Dieses Teil Kabel begleitet mit den Strangdrähten, als das Unterstützungsteil werden mit doppelter Hülle des Polyäthylens (PET) abgeschlossen, um Abbildung 8-Struktur zu sein. Hochfeste Stärke von angeschwemmten Drähten erfüllen die Bedingung von selbsttragendem und verringern die Installationskosten





Eigenschaften

Gute mechanische und Temperaturleistung
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Stahldraht oder FRP verwendet als das zentrale Stärkemitglied
Lose Rohrfüllmasse
Kabelseelefüllung 100%
PSP Vergrößerung feuchtigkeitsfest

Selbsttragender Lichtwellenleiter der einzelnen gepanzerten doppelten Hülle





Optische Eigenschaften

Einzelteile Einheit Spezifikation
G652D
Felddurchmesser 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Manteldurchmesser um 124,8±0.7
Umhüllungs-Nicht-Kreisförmigkeit %  ≤0.7
Kernumhüllende Exzentrizität um  ≤0.5
Beschichtender Durchmesser um 245±5
Beschichtende Nicht-Kreisförmigkeit %  ≤6.0
Umhüllung-Beschichtungs-Exzentrizität um  ≤12
Kabel-Grenzwellenlänge Nanometer acc≤1260
Verminderung (Maximum) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Technische Parameter

Faser-Modell G.652D
Entwurf (Stärke Member+Tube&Filler) 1+5
Zentrales Stärke-Mitglied Material Stahldraht oder FRP
Durchmesser (+0,05) Millimeter 1,5
LooseTube Material PBT
Durchmesser (+0,06) Millimeter 2
Stärke (+0,03) Millimeter 0,32
TheMax.CoreNO. /Tube 12
Füller-Seil Material LDPE
Farbe Weiß
Durchmesser (+0,06) Millimeter 2,1
Strang-Stärke-Mitglied Material Galvanisierter Stahl
Art φ0.9x3
Rüstungsschicht Material Stahlband
OuterSheath① Material MDPE, PET
Stärke (+0,03) Millimeter 1.
OuterSheath① Material MDPE
Stärke (40,03) Millimeter 1,8
CableDiameter (土 0,2) Millimeter 9.5*17.8 (nominal)
CableWeight (+10) kg/km 175 (nominal)
Min.installation/N 1500
Verminderung 1310nm 0.35dB/KM
1550nm 0.21dB/KM
Min.bendingradius Ohne Spannung 10.0*Cableφ
Unter maximaler Spannung 20.0xCableφ





Beispielbild

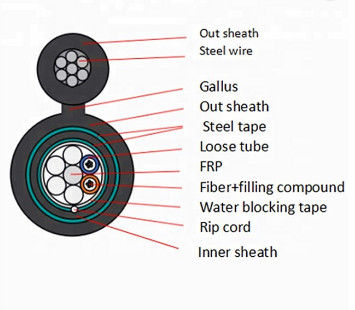

Gepanzerter 24 Abbildung 8-Lichtwellenleiter des Kern-GYFTC8Y53 0

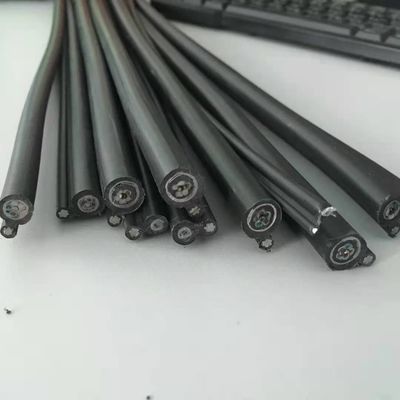

Gepanzerter 24 Abbildung 8-Lichtwellenleiter des Kern-GYFTC8Y53 1

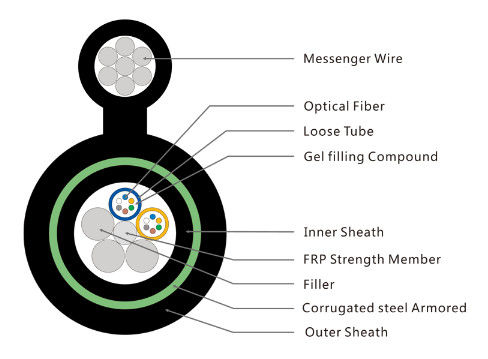

Gepanzerter 24 Abbildung 8-Lichtwellenleiter des Kern-GYFTC8Y53 2







Verpackung u. Lieferung



Gepanzerter 24 Abbildung 8-Lichtwellenleiter des Kern-GYFTC8Y53 3





FAQ

1.Are Sie der wirkliche Hersteller?

Ja.  Wir sind der wirkliche Hersteller mit der Geschichte 10 Jahre.



2.Can Sie kleinen Auftrag annehmen?

Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.



3.What ist Ihr Garantiezeitraum?

25 Jahre für Lichtwellenleiter



4.What ist Ihre Lieferfrist?



Normalerweise innerhalb 3-5 Werktage



5.What über Ihre jährliche Produktionskapazität?

/Innenlichtwellenleiter im Freien, unsere Jahresleistung ist 6.000.000 Kilometer;

FTTH-/FTTX/FTTAkabel, ist es 6.000.000 Kilometer pro Jahr;

Verbindungskabel/Zöpfe, ist es 12.400.000 Stücke pro Jahr.



6.Can Sie kundengebundene Produkte und Logo liefern?

- Ja. Wir erbringen OEM&ODM-Dienstleistung. Sie können uns Ihre Zeichnung schicken.
