Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik

January 22, 2021

Aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik








LWL - Kabel-Prüfbericht
Hersteller NEIN: JQ12C-2020620001
Produkt-Modell GYFTC8Y53-12B1 Technischer Standard YD/T769-2003
Test-Einzelteil (1) Faser-Farbe PBT-Rohr 1 Faser Color&-Verminderung (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
Blau Orange grün braun grau Natur Rot Schwarz Gelb Purpur Rosa Grün
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
PBT-Rohr 2 Blau Orange grün braun grau Natur Rot Schwarz Gelb Purpur Rosa Grün
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
PBT-Rohr 3 Blau Orange grün braun grau Natur Rot Schwarz Gelb Purpur Rosa Grün
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
PBT-Rohr 4 Blau Orange grün braun grau Natur Rot Schwarz Gelb Purpur Rosa Grün
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Test-Einzelteil (2) Kerndurchmesser (um) 9.3±0.7 Streuungs-Eigenschaften NullstreuungsWellenlängenbereich (Nanometer) 1300-1324
Manteldurchmesser (um) 125±1 Nullstreuungssteigungsmaximum (Ps/nm2.km) ≤0.092
Kern/Umhüllungsexzentrizität <1 Streuungskoeffizient 1288-1339 von maximalem (Ps/nm.km) ≤3.5
Umhüllungsnichtkreisförmigkeit <2 Streuungskoeffizient 1271-1360 von maximalem (Ps/nm.km) ≤5.3
Abgeschnittene Wellenlänge (Nanometer) <1260 Koeffizient der Streuung 1550nm von maximalem (Ps/nm.km) ≤18
Test-Einzelteil (3) Kabel-Struktur-Integrität und Auftritt Struktur des kompletten Kabels, Auftritt ohne Defekte
Fertige Kabellänge (M) 2000M WasserEindringprüfung DURCHLAUF
Kabel O.D. (Millimeter) 12,2 ±0.2 Metallzusammenhang DURCHLAUF
Hüllenintegrität Komplett
GW 480KG Datum Juni 20,2020 Temperatur 35℃ Feuchtigkeit 65%
Stempel   Schlussfolgerung

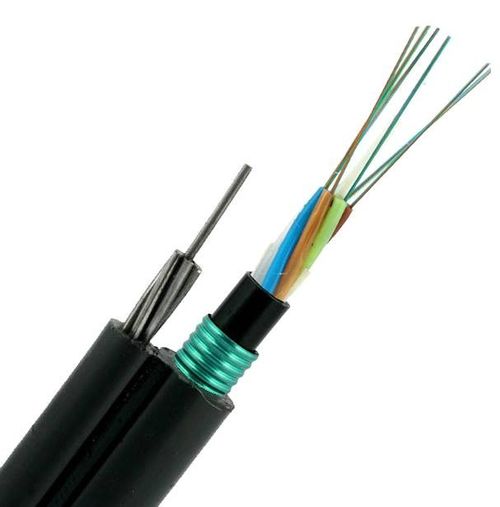

Spezifikation des Kabels Inspektion (9/125), 12cores, 6cores*2 (PBT-Rohr), 7*1.0mm Stahl-Draht, zentrales Stärkemitglied FRP1.6mm, SADJ, GYFTC8Y53



aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  0

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  1



Beispielshow



aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  2

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  3

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  4

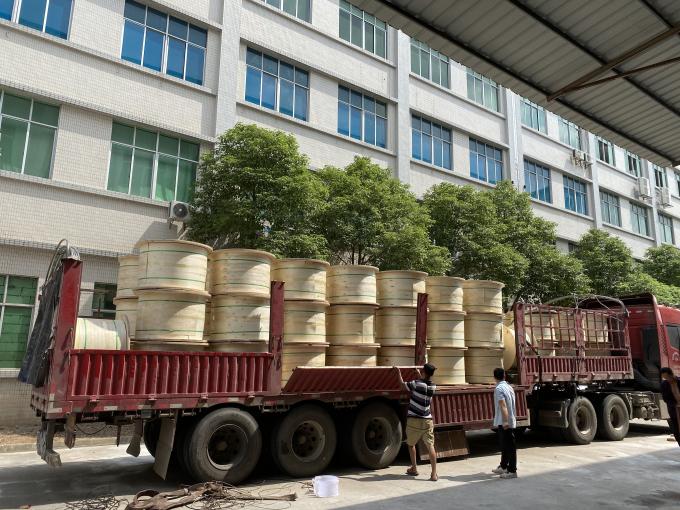

116KM Abb. 8-Kabel ist, in den LKW zu laden

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  5

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  6

aktueller Firmenfall über Selbsttragendes Abbildung 8 verkabeln 12 24 Kern 116KM GYFTC8Y53 von Jiqian-Fabrik  7



Kabel-Markierung

(1) Anzeichen in den Metern/in den Füßen;

(2) Quantität und Art von Fasern;

(3) Kabelart;



(4) Fabrikname;



(5) Herstelldatum (Jahr);

(6) andere Anforderungen;



Die Kennzeichen sind dauerhaft und während der Dauer des Kabellebens lesbar. Die Präzision des Längenanzeichens ist besser als 1000m±2m.
