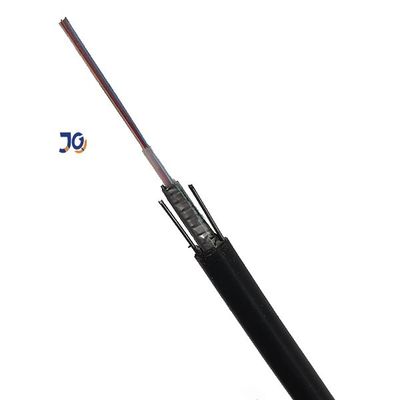

Gepanzerter Singlemode Stahldraht-Lichtwellenleiter des LWL - Kabel-GYXTW im Freien

Produkt-Beschreibung



Gepanzerter Singlemode Stahldraht-Lichtwellenleiter des LWL - Kabel-GYXTW im Freien



Beschreibung von GYXTW





GYXTW-Lichtwellenleiter ist eine Art Lichtwellenleiter, der in der Luftanwendung weitverbreitet ist. Diese Art des Lichtwellenleiters hat an seiner außergewöhnlichen Leistung in der symmetrischen Langstreckenrolle gepriesenes gelegen.

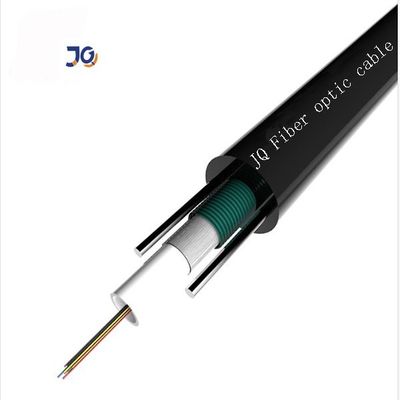

Die Glasfaser wird in der Mitte des Kabels konzentriert, und die Stärkemitglieder werden auf beiden Seiten vom Schutzrohr verteilt





Eigenschaften

Gute mechanische und Temperaturleistung

Hochfestes loses Rohr, das die beständige Hydrolyse ist

Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen

Zerquetschen Sie Widerstand und Flexibilität

PSP Vergrößerung feuchtigkeitsfest

Zwei parallele Stahldrähte stellen Dehnfestigkeit sicher

, Leichte und freundliche Installation mit kleinem Durchmesser



Anwendung



Verwendbar im Rohr/in der Antenne

Lagerung/Betriebstemperatur: -40℃~+70℃





Optische Eigenschaften

Einzelteile		Einheit	Spezifikation
			G652D
Felddurchmesser	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Manteldurchmesser		um	124,8±0.7
Umhüllungs-Nicht-Kreisförmigkeit		%	≤0.7
Kernumhüllende Exzentrizität		um	≤0.5
Beschichtender Durchmesser		um	245±5
Beschichtende Nicht-Kreisförmigkeit		%	≤6.0
Umhüllung-Beschichtungs-Exzentrizität		um	≤12
Kabel-Grenzwellenlänge		Nanometer	acc≤1260
Verminderung (Maximum)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Kabel-Parameter

Einzelteile		Spezifikationen
Faseranzahl		2~24
Farbige beschichtende Faser	Maß	250μm+15μm
	Farbe	Blau, orange, grün, Brown, Grau, weiß, rot, schwarz, gelb, violett, rosa, Türkis
Loses Rohr	Maß	2.0mm±0.05mm
	Material	PBT
	Farbe	Natürlich
Stärke-Mitglied	Durchmesser	1.0mm/0.7mm
	Material	Stahl
Außenmantel	Maß	6.0~9.0mm
	Material	PET
	Farbe	Schwarz





Technische Parameter

Faser Zählung	Kabel Durchmesser (Millimeter)	Kabel-Gewicht kg/km)	Dehnfestigkeit Lang/Kurzschluss Ausdruck (N)	Zerstampfungs-Widerstand Lang/Kurzschluss Ausdruck (N/100mm)	Verbiegen Radius statisch/Dynamik Millimeter)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D







Detailbilder showes
