Soems 144 Luftlichtwellenleiter des Kern-Rohr-GYFTY im Freien
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788

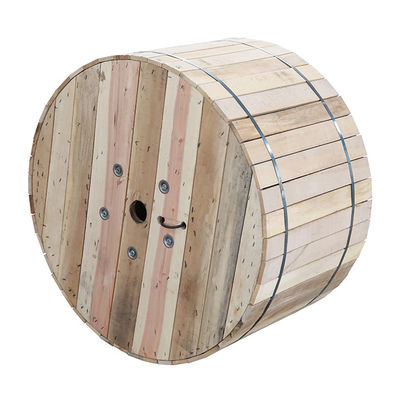

Min Bestellmenge : | 6km | Verpackung Informationen : | Trommel aus Holz |
---|---|---|---|
Lieferzeit : | 10 Tage, es hängt von der Bestellmenge ab | Zahlungsbedingungen : | L/C, T/T, Western Union, Alipay |
Versorgungsmaterial-Fähigkeit : | 5000 km pro Monat |
Markenname: | JQ/HAISO | Zertifizierung: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Modellnummer: | ADSS-24B1/12B1 |
Detailinformationen |
|||
Herkunftsort: | Guangzhou, China | Kabelmarke: | JQ |
---|---|---|---|
Anzahl der Dirigenten: | ≥ 10 | Hersteller: | Ja |
Anwendung: | Overhead | Außenhülle: | SPORT |
Anzahl der Fasern: | 2-288 | Lager- und Gebrauchstemperatur: | -40℃ bis +70℃. |
Scheide aus: | PE/AT | ||
Markieren: | 48 Lichtwellenleiter der Kern-ADSS,ADSS-Lichtwellenleiter 100m |
Produkt-Beschreibung
Selbsttragende Luft-/24/48-Kerne ADSS-Lichtwellenleiters 12 überspannen 100m
Produkt desctirption

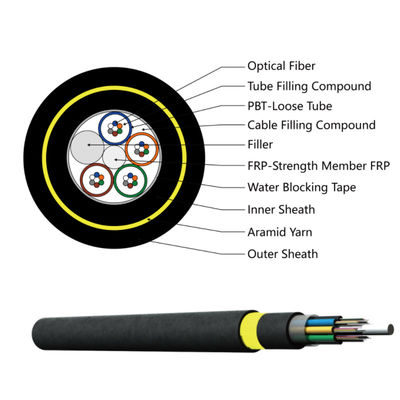

ADSS-Kabel wird von nicht-metallischem materiellem und selbsttragend mit der Kopfballstärkefernleitung gemacht. Das Spannungswiderstandmaterial ist aramid Garn mit hohen Elastizitätsmodulen. Und Optimierungsstruktur kann das Gewicht des Kabels und seiner mechanischen und physikalischen Eigenschaften passend einsetzen und die Last auf dem Turm herabsetzen. Loser Rohrbau, Rohre geliert gefüllt, legten Elemente (Rohre und Füllerstangen) und das Wasser, das Garn blockiert, oben um nicht-metallisches zentrales Stärkemitglied, verwendeten Polyester-Garne, um die Kabelseele, das Wasser zu binden, welches das Band blockiert, das longitudinal um die Kabelseele eingewickelt wurde, spinnen thenaramid verstärkte und des PET äußere Hülle.
Eigenschaften
· Kann installiert sein, ohne die Energie abzustellen
· Ausgezeichnet an der Leistung, kann das Maximum, das am Arbeitspunkt an der Hülle induktiv ist, 25kV erreichen
· Leichtgewichtler und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf Türmen verringert
und backprops
· Große Spannlängen und die größte Spanne ist vorbei 1000m
· Gute Leistung der Dehnfestigkeit und der Temperatur
· Die Gebrauchsdauerspanne ist 30 Jahre
·Anwendung
Der tatsächliche Status von obenliegenden Stromleitungen wird in volle Erwägung gezogen, wenn ADSS-Kabel entworfen wird. Für obenliegende Stromleitungen unter 110kV, wird äußere Hülle des PET angewendet. FÜR die Stromleitungen, die oder über 110kV, an der äußeren Hülle gleich sind, wird angewendet. Weihen Sie Entwurf von aramid Quantität ein und Schiffbruchprozeß kann die Nachfrage auf verschiedenen Spannen zufriedenstellen.
·Standards
ADSS-Kabel stimmt mit Standard-IEEE P 1222 sowie Iec 60794-1 überein.
ADSS-Detail-Bilder showes:

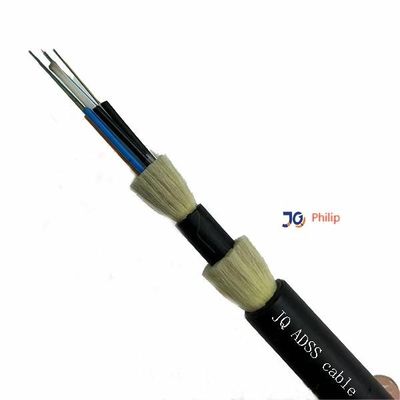

einzelne Jacke ADSS
doppelte Jacken ADSS
ADSS-Leistungsblätter
Struktur und technische Spezifikationen ADSS-SJ (50-150M)
Ref. Outer Durchmesser (Millimeter) | Ref. Weight (kg/km) | Rec. Tägliches Maximum. | Max Allowable Arbeitsspannung (kN) | Bruch | Stärke | Modul von | Hitze | Passende Spanne Meter | ||||
PET Jacke | An der Jacke | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Struktur und technische Spezifikationen ADSS-DJ (50-750M)
Ref. Outer Durchmesser (Millimeter) | Ref. Weight (kg/km) | Rec. Tägliches Maximum. (kN) | Max Allowable Arbeitsspannung (kN) | Bruch | Stärke | Modul von | Hitze | Passende Spanne Meter | ||||
PET Jacke | An der Jacke | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Optische Eigenschaft
Faserart | Verminderung | Bandbreite | Numerische Öffnung | LichtleiterkabelGrenzwellenlänge | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·Kilometer | ≥500MHz·Kilometer | Na 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·Kilometer | ≥500MHz·Kilometer | Na 0.275±0.015 | --- |
FAQ
1. Tradning Sie Firma oder Hersteller?
Wir sind der Hersteller mit der Erfahrung 10 Jahre, wir werden spezialisiert auf die Forschung, Entwicklung und Produktion
für Lichtwellenleiter Transceiverkabel- und Wegschnur ect. Unsere Fabrik ist in Guangzhou-Stadt, willkommen, uns zu besuchen!
2. Über die Qualität?
Wir werden Lieferung prüften vorher jedes Fasern wenn fertige Produktion.
Nach Preisbestätigung können Sie fordern, damit freie Proben unsere Qualität überprüfen.
3. Können Sie kleinen Auftrag annehmen?
Ja ist kleiner Auftrag verfügbar. Wir stützen neues Projekt unserer Kunden, wie wir wissen, dass Geschäft immer vom kleinen Auftrag ist.
4. Was ist Ihre Lieferfrist?
Normalerweise über Werktage 3-7days, hängt es hauptsächlich von der Auftragsquantität ab.
Aber pls werden versichert, dass wir Ihre Waren so bald wie möglich nach Ihrer Zahlung vereinbaren.
Anwendung: Selbsttragende Unkosten
