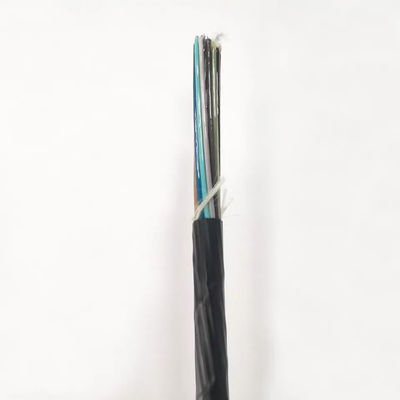

Rohr-Mikroluft durchgebrannter 96 Kern-Lichtwellenleiter GCYFY GCYFTY

Min Bestellmenge : 1km Verpackung Informationen : Hölzerne Trommel
Lieferzeit : 5-8 Arbeitstage Zahlungsbedingungen : L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit : 30km pro Tag
Herkunftsort: Guangzhou, China Markenname: JQ/OEM
Zertifizierung: ISO9001 ROHS CE-EMC FCC SDOC Modellnummer: GCYFY/GCYFTY

Detailinformationen

Faseranzahl: 96 Kerne Faserart: Monomode-/in mehreren Betriebsarten
Jacke: PE/PVC/LSZH Farbe: Schwarz
Produkt-Name: Luft-durchgebranntes Mikrokabel Modellnummer: GCYFY/GCYFTY
Länge: 2km oder kundengebundene Länge Struktur: Mikrokabel
Installation: Antenne oder Rohr
Markieren:

96 Kern-Lichtwellenleiter

,

Lichtwellenleiter ISO9001

,

Soem-Rohr-Lichtwellenleiter

Produkt-Beschreibung



Lichtwellenleiter GCYFY/GCYFTY Kern des Mikroluft-geblasener Kabels 96



Lichtwellenleiter GCYFY/GCYFTY Kern des Rohr-Mikroluft-geblasener Kabels 96



Produkt-Beschreibung

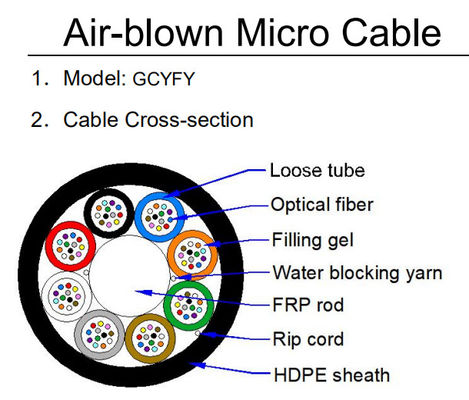

GCYFY LosSHELL verdrehte luft-durchgebranntes Mikrokabel annimmt nicht-metallische Verstärkung und keine Rüstungsstruktur, die oder luft-durchgebranntes Mikrorohr in das äußere Futterrohr geschleppt werden können, das gelegt worden ist, und dann luft-durchgebrannt den legenden Methodenbrüchen durch die Beschränkung des vorhandenen Rohrleitungskabels, das Technologie legt, verbessert die Nutzungs-Leistungsfähigkeit der Rohrleitung, und ist einfach zu erweitern



Rohr-Mikroluft durchgebrannter 96 Kern-Lichtwellenleiter GCYFY GCYFTY 0







Optische Eigenschaften

Einzelteil Spezifikation
Faserart G.652D
Verminderung
@ 1310 Nanometer ≤0.36 dB/km
@ 1383 Nanometer ≤0.35 dB/km
@ 1550 Nanometer ≤0.22 dB/km
@ 1625 Nanometer ≤ 0,30 dB/km
Kabel-Grenzwellenlänge (λcc) ≤1260 Nanometer
Nullstreuungs-Wellenlänge (Nanometer) 1300 | 1324 Nanometer
Nullstreuungs-Steigung ≤0.092 ps/(nm2.km)
Chromatische Streuung
@ 1288 | 1339 Nanometer ≤3.5 ps/(Nanometer. Kilometer)
@ 1550 Nanometer ≤18 ps/(Nanometer. Kilometer)
@ 1625 Nanometer ≤22 ps/(Nanometer. Kilometer)
PMDQ ≤0.2 ps/km1/2
Felddurchmesser @ 1310 Nanometer 9.2±0.4 um
Kern-Exzentrizität ≤0.6 um
Manteldurchmesser 125.0±0.7 um
Umhüllungsc$nicht-kreisförmigkeit ≤1.0%
Beschichtender Durchmesser 245±10 um
Abnahmeprüfung kpsi 100 (=0.69 Gpa), 1%





Faser-u. Rohr-Farbe


Rohr-Mikroluft durchgebrannter 96 Kern-Lichtwellenleiter GCYFY GCYFTY 1



Kabel-Parameter

# Einzelteile Einheit Parameter
1 Faseranzahl   96
2 Nein von der Faser pro Rohr   12
3 Nein von den losen Rohren   8
4 Loser Rohr Durchmesser Millimeter 1,5
5 Zentrales Stärke-Mitglied Millimeter 2,5
6 Äußere Hülle Millimeter 6,6
7 Nein von den Reißleinen   1
8 Kabel-Durchmesser Millimeter 6.4±0.1
9 Kabel-Gewicht kg/km 40
10 Verminderung 1310 Nanometer dB/km ≤0.36dB/km
11 Verminderung 1550 Nanometer dB/km 0.22dB/km
12 Chromatisches Disperson 1285-1330 Nanometer ps/nm.km ≤3.5
13 Chromatisches Disperson 1550 Nanometer ps/nm.km ≤18
14 KabelGrenzwellenlänge ʎcc ≤1260nm
15 Faser-Grenzwellenlänge Millimeter ≤1470
16 Nullstreuung   1300~1324nm
17 Nullstreuungs-Steigung ps/nm2 x Kilometer ≤0.092
18 Polarisationsmodusstreuung ps/km 1,0
19 Polarisationsmodusstreuung ps/km 0,3
20 Felddurchmesser µm 1310 9,2 ± 0,4
21 Felddurchmesser µm 1550 10,4 ± 0,8
22 Kernumhüllende Exzentrizität µm ≤0.5
23 Manteldurchmesser µm 125±1.0
24 Umhüllungs-nicht - Kreisförmigkeit % ≤2.0%
25 Beschichtung - Umhüllungs-Exzentrizität µm ≤12
26 Beschichtender Primärdurchmesser µm 125±1.0
27 Beschichtender Rohstoff (ungefärbt)   245 ± 10µm
28 Faser-Locken-Radius m R≥4
29 Dehnfestigkeit N Installation: 1000
Max. Operation: 600
30 Zerstampfungs-Widerstand N/mm 800/100
31 Schlagfestigkeit N.m Auswirkungsenergie: 450g*1m; Radius des Hammerkopfes: 12.5mm; Zahl der Auswirkung: 5 keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden.
32 Drehung   Last: 150N; Zahl von Zyklen: 10; Torsionswinkel: ±180° keine offensichtliche Zusatzverminderung, kein Faserbruch und kein Kabelschaden.
33 Schleife Millimeter 1000N/100mm
34 Min., Biegungsradius   Ladendes 25N, 25cycles
35 Installation ˚ C -15˚ C~+60˚ C
36 Operation ˚ C -35˚ C~+70˚ C
37 Lagerung ˚ C -35˚ C~+70˚ C



Produkt-Detail

Rohr-Mikroluft durchgebrannter 96 Kern-Lichtwellenleiter GCYFY GCYFTY 2





Rohr-Mikroluft durchgebrannter 96 Kern-Lichtwellenleiter GCYFY GCYFTY 3
