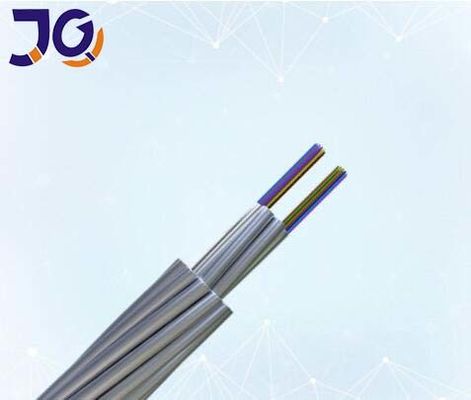

Optische Erdung der Längen-2km der Energie-4-288core

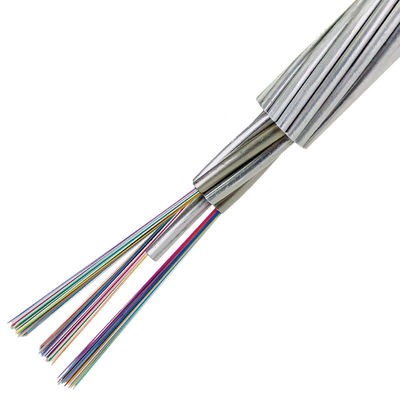

Faseroptische zusammengesetzte obenliegende Erdung (OPGW) ist eine obenliegende Erdung, die Glasfaser enthält. Sie hat mehrfache Funktionen wie obenliegende Erdung und optische Nachrichtenübertragung. Sie wird hauptsächlich für Fernmeldeleitungen von 110KV, von 220KV, von 500KV, von 750KV und von neuem obenliegendem Hochspannungskraftübertragungssystem verwendet. Sie kann auch verwendet werden, um die vorhandenen Grundlinien des alten obenliegenden Hochspannungskraftübertragungssystems zu ersetzen, addiert die Linie der optischen Nachrichtenübertragung, überträgt Strom der kurzen Zeit und Antiblitzschutz zur Verfügung zu stellen. Andere Strukturen können auf Anfrage besonders angefertigt werden.

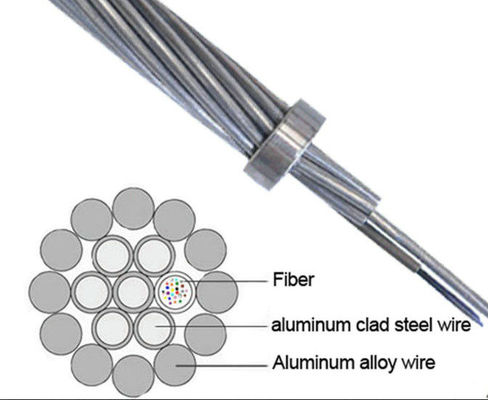

Querschnitt OPGW

Eigenschaften

• Die Edelstahlrohre, die mit hydrophobem Gel gefüllt werden, gewähren den Schutz und die Unterstützung der Glasfasern

• Gute dehnbare Leistung

• , Leichte, niedrige Beiladung mit kleinem Durchmesser zum Turm

• Überschüssige Länge der passenden Faser der optischen zu machen Einheit easliy

• Transport/Lagertemperatur: -40℃ zu +65℃

Technische Daten

Optische Eigenschaften

Spezifische Art und technische Daten

Nein.	Technische Daten
	Produkt-Art	Struktur-Art	Max. Fibre Zählung	Abschnitt von AS-Draht (mm2)	Durchmesser (Millimeter)	Kabel-Gewicht (kg/km)	Rate Tensile Strength (kN)	20℃DC Widerstand (Ω/km)	Kurze Zeit-gegenwärtige Kapazität (40-200℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, optische Einheit 2/2.5	48	≈90	13,2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57; 67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, optische Einheit 2/2.5	48	≈90	13,2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100- [118; 50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, optische Einheit 1/2.5	24	≈100	13,2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100- [60; 74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, optische Einheit 1/2.5	24	≈100	13,2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110- [133; 63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, optische Einheit 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110- [140; 68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, optische Einheit 1/2.6	24	≈110	14,3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110- [67; 95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, optische Einheit 1/2.7	24	≈37 ≈74 (AA)	14,1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120- [145; 73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, optische Einheit 1/2.8	36	≈120	14,6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120- [95; 98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, optische Einheit 1/2.8	36	≈120	14,6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120- [74; 110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, optische Einheit 1/2.8	36	≈120	14,6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120- [147; 76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, optische Einheit 2/2.9	72	≈120	15,2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2 [96; 101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, optische Einheit 2/2.9	72	≈120	15,2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120- [74; 114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, optische Einheit 2/2.9	72	≈120	15,2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130- [155; 85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, optische Einheit 1/2.9	36	≈130	15,2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130- [102; 114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, optische Einheit 1/2.9	36	≈130	15,2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130- [79; 137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, optische Einheit 1/2.9	36	≈130	15,2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140- [175; 100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, optische Einheit 1/3.1	36	≈140	16,1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140- [115; 140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, optische Einheit 1/3.1	36	≈140	16,1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86; 170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, optische Einheit 1/3.1	36	≈49 ≈96 (AA)	16,1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150- [182; 123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, optische Einheit 1/3.2	48	≈150	16,6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150- [122; 165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, optische Einheit 1/3.2	48	≈150	16,6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150- [95; 195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, optische Einheit 1/3.2	48	≈150	16,6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150- [172; 110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, optische Einheit 2/3.2	72	≈150	16,6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150- [116; 147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, optische Einheit 2/3.2	72	≈150	16,6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170- [198; 150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, optische Einheit 1/3.4	48	≈170	17,6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170- [199; 156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, optische Einheit 2/3.5	72	≈170	18,2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180- [252; 125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, optische Einheit 1/3.5	48	≈180	18,2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180- [211; 175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, optische Einheit 1/3.5	48	≈180	18,2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147; 234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, optische Einheit 1/3.5	48	≈180	18,2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180- [113.262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, optische Einheit 1/3.5	48	≈180	18,2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235- [268; 243,4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Optische Einheit 1/3.5	48	≈235	20,3	≤1594	≥268	≤0.38	≥243.4

Andere optische fi bre Art und Zählung, angeschwemmter Draht sind verfügbarer OM-Antrag.





Test-Eigenschaften

Einzelteil	Prüfmethode	Anforderungen
Spannung	Iec 60794-1-2-E1 Last: entsprechend Kabelstruktur Beispiellänge: nicht kleiner als 10m, verband Länge kein weniger than100m Dauerzeit: 1min	40%RTS keine zusätzliche fi bre Belastung (0,01%), keine zusätzliche Verminderung (0.03dB). fi 60%RTS bre strain≤0.25%, zusätzliches attenuation≤0.05dB (Keine zusätzliche Verminderung nach Test).
Zerstampfung	Iec 60794-1-2-E3 Last: entsprechend oben genannter Tabelle drei Punkte Dauerzeit: 10min	Zusätzliche Verminderung an bre fi 1550nm ≤0.05dB/; Kein Schaden der Elemente
Wasser-Durchdringen	IEC 60794-1-2-F5B Zeit: 1 Stunde Beispiellänge: 0.5m Wasserhöhe: 1m	Kein Wasserdurchsickern.
Temperaturwechsel	Iec 60794-1-2-F1 Beispiellänge: Kein weniger als 500m Temperaturspanne: -40℃ zu +65℃ Zyklen: 2 Temperaturwechseltest-Verweilzeit: 12h	Die Änderung in cient Verminderung coe ffi ist kleiner als 0.1dB/km an 1550nm.

Verpackung u. Versenden

• Standardkabel-Trommel

• Standardspulenlänge: 2/3km/reel, andere Länge ist auch verfügbar

Das OPGW ist fest und verwundet gleichmäßig auf einer starken Holzeisenspule, die an ANSI/AA 53-1981 oder gleiches sich anpaßt. Die Spule wird mit Stoutholzeisendielen verlangsamt, um das OPGW am Schaden im gewöhnlichen Verschiffen, Behandlung, Lagerung und reiht zu verhindern Operationen auf.

Entsprechend Länge des Kabels, wählen wir unterschiedliche Art Spule (D, d, b, w1, w2) für ladendes Kabel.
