Lichtwellenleiter des Wasser-beständiger 48 Kern-500m der Spannen-OFC ADSS
ContPerson : Philip
Telefonnummer : +8613422342788
Whatsapp : +8613422342788
| Min Bestellmenge : | 1km | Verpackung Informationen : | hölzerne Trommel |
|---|---|---|---|
| Lieferzeit : | 5-8 Arbeitstage | Zahlungsbedingungen : | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit : | 4500KM pro Monat |
| Herkunftsort: | Guangzhou | Markenname: | JQ/OEM |
|---|---|---|---|
| Zertifizierung: | ISO9001 ROHS CE-EMC FCC SDOC | Modellnummer: | ADSS |
|
Detailinformationen |
|||
| Faserart: | YOFC oder Fiberhome als Antrag | Faseranzahl: | Kern 4 -144 |
|---|---|---|---|
| Farbe: | Schwarz | Länge: | 2km oder kundengebundene Länge |
| Jacken-Material: | PET oder AN | Name: | ADSS-Lichtwellenleiter |
| Stärkemitglied: | Zentrales Stärkemitglied FRP | Betriebstemperatur: | -40 | +60 C |
| Spanne: | 100/200/300/400m | Installation: | Von der Luft |
| Stärkemitglied: | FRP | ||
| Markieren: | Doppelter Lichtwellenleiter der Jacken-ADSS,Obenliegender ADSS-Lichtwellenleiter,Oben alles dielektrische Lichtleiterkabel |
||
Produkt-Beschreibung

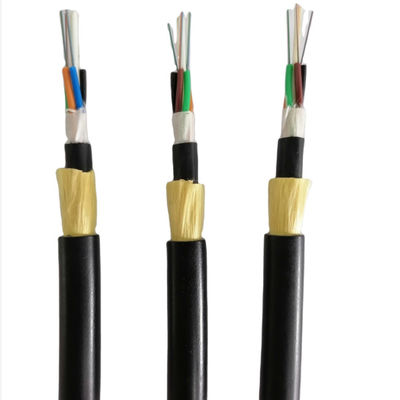

Aller dielektrische obenliegende doppelte Garn-Lichtwellenleiter der Jacken-ADSS Kelver
Beschreibung

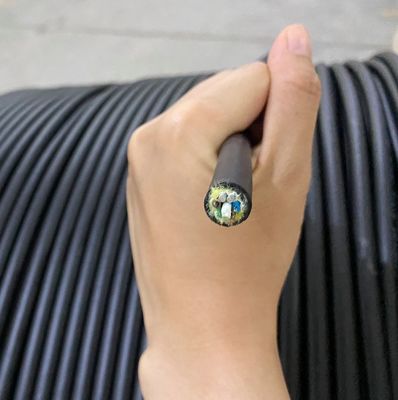

ADSS-Kabel ist lose das angeschwemmte Rohr. Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das vom hohen Modulplastik hergestellt wird. Die Rohre arefilled mit einer wasserbeständigen Füllmasse. Die Rohre (und die Füller) werden um ein FRP (faserverstärkter Plastik) als nicht-metallisches zentrales Stärkemitglied in eine kompakte und Kreiskabelseele angeschwemmt. Nachdem die Kabelseele mit Füllmasse gefüllt ist. sie wird mit dünner innerer Hülle des PET (Polyäthylen) bedeckt. Nach angeschwemmter Schicht aramid werden Garne über der inneren Hülle als Stärkemitglied angewendet, wird das Kabel mit PET oder (an der kriechstromfesten) äußeren Hülle abgeschlossen.
Eigenschaften
Zerquetschen Sie Widerstand und Flexibilität, die folgenden Maße werden, das wasserdichte Kabel sicherzustellen genommen
100% Kabelseelefüllung, lose Rohrfüllmasse
Gute mechanische und Temperaturleistung
Hochfestes loses Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Einzelner faserverstärkter Plastik als das zentrale Stärkemitglied
Anwendung
Passend für legende Luftmethode
Lagerung/Betriebstemperatur: -40℃~+70℃
Optische Eigenschaften
| Einzelteile | Einheit | Spezifikation | |
| G652D | |||
| Felddurchmesser | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Manteldurchmesser | um | 124,8±0.7 | |
| Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
| Kernumhüllende Exzentrizität | um | ≤0.5 | |
| Beschichtender Durchmesser | um | 245±5 | |
| Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
| Umhüllung-Beschichtungs-Exzentrizität | um | ≤12 | |
| Kabel-Grenzwellenlänge | Nanometer | acc≤1260 | |
| Verminderung (Maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Technische Daten
|
Spanne: 100m |
unter 110kv |
24core |
|
strukturell Parameter |
Zentrale Stärkekomponenten: FRP |
Durchmesser: 1.5mm |
|
Loses Rohr (Gelee gefüllt) |
Außendurchmesser: 1.8mm |
|
|
Innere Hülle PET |
Stärke: 0.9mm |
|
|
äußeres Hülle PET |
Stärke: 1.8mm |
|
|
Technisch Parameter |
Außendurchmesser des Kabels |
10.0mm |
|
Kabelquerschnittsfläche |
95,03 mm2 |
|
|
Fasermodell |
G.652D |
|
|
Gewicht Kabel |
85kg/km |
|
|
Bewertete Dehnfestigkeit (RTS) |
kn 10 |
|
|
Minmum erlaubte Spannung (MATTE) |
4kn |
|
|
EDS |
3.2kn |
|
|
Elastizitätsmodul |
7,8 kn/mm2 |
|
|
Ausdehnungskoeffizient |
1.810-6/°C |
|
|
Cruss-Widerstand |
Zeitdauer: 1100 n/100mm |
|
|
kurzfristig: 2200 n/100mm |
||
|
Biegungsradius der Erlaubnis |
Zeitdauer (beim Laufen) 220 Millimeter |
|
|
Kurzfristige (beim Legen) 360 Millimeter |
4-144 Kern ADSS Lichtwellenleiter
|
Faser Zählung |
Struktur |
Fasern pro Rohr |
Loses Rohr Durchmesser (Millimeter) |
Csm-Durchmesser /pad-Durchmesser (Millimeter) |
Nenndicke vom Außenmantel (Millimeter) |
Kabeldurchmesser (Millimeter) |
Kabel Gewicht (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Paket-Detail
