ADSS obenliegend aller dielektrische Kern des Lichtwellenleiter-Monomode--96

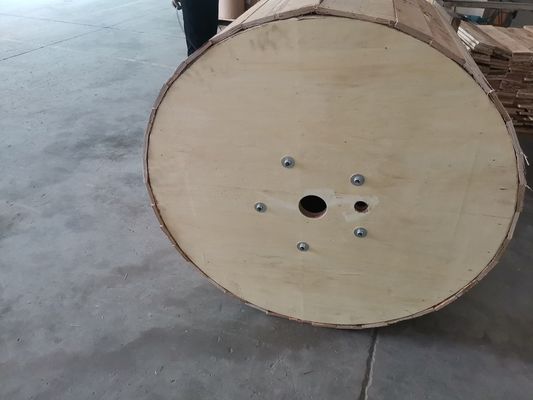

Min Bestellmenge : 1km Verpackung Informationen : Hölzerne Trommel
Lieferzeit : 3-5 Tage, hängt es von der Auftragsquantität ab Zahlungsbedingungen : L/C, T/T, Western Union, Alipay
Versorgungsmaterial-Fähigkeit : 4500 pro Monat
Markenname: Jiqian Zertifizierung: ISO 9001/CE/ROHS/FCC
Modellnummer: ADSS-24B1

Detailinformationen

Herkunftsort: Guangzhou, Porzellan Kabelmarke: Jiqian
Zahl des Leiters: ≥ 10 Cettification: ISO 9001/CE/ROHS/FCC
Hersteller: ja Anwendung: Obenliegend
Äußere Hülle: PET Zahl der Faser: 2-288
Speicher- und Gebrauchstemperatur: -40℃ zu +70℃.
Markieren:

Aller dielektrische Lichtwellenleiter

,

96 Kern-Lichtwellenleiter

,

Lichtwellenleiter FCC ADSS

Produkt-Beschreibung

Cabo-fibra optica ADSS der im Freien obenliegender Lichtwellenleiter Gesamt-Nichtleiter Kerne Monomode--96

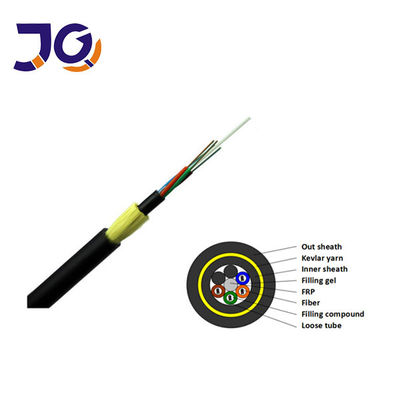

ADSS-Kabel ist lose das angeschwemmte Rohr. Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das vom hohen Modulplastik hergestellt wird.

Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Die Rohre (und die Füller) werden um ein FRP angeschwemmt

(Faserverstärkter Plastik) als nicht-metallisches zentrales Stärkemitglied in eine kompakte und Kreiskabelseele.

Nachdem die Kabelseele mit Füllmasse gefüllt ist. sie wird mit dünner innerer Hülle des PET (Polyäthylen) bedeckt.

Nach angeschwemmter Schicht aramid werden Garne über der inneren Hülle als Stärkemitglied angewendet,

das Kabel wird mit PET oder (an der kriechstromfesten) äußeren Hülle abgeschlossen.

ADSS obenliegend aller dielektrische Kern des Lichtwellenleiter-Monomode--96 0

ADSS obenliegend aller dielektrische Kern des Lichtwellenleiter-Monomode--96 1









Eigenschaften



• Kann installiert sein, ohne die Energie abzuschneiden

• Leichter und kleiner Kabeldurchmesser, die Auswirkung des Eises, Wind und die Last auf dem Turm und der Unterstützung verringernd

• Große Spanne, die maximale Spanne ist mehr als 1000 Meter

• Hat ausgezeichnete dehnbare Eigenschaften und Temperatureigenschaften

• Lebenserwartung 30 Jahre



Struktur und technische Spezifikationen ADSS-SJ (50-150M)

Ref. Outer
Durchmesser
(Millimeter)
Ref. Weight
(kg/km)

Rec. Tägliches Maximum.
Arbeitsspannung

(kN)

Max Allowable
Arbeitsspannung
(kN)

Bruch

Stärke

(kN)

Stärke

Mitglied

CSA

(mm2)

Modul von
Elastizität
CSA

(kN/mm2)

Hitze

Expansion

Koeffizient

(x10- 6/K)

Passende Spanne
Meter
PET Jacke An der Jacke B C D
11 110 120 1,0 2,5 8 3,0 6,6 2,1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7,3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Struktur und technische Spezifikationen ADSS-DJ (50-750M)

Ref. Outer
Durchmesser
(Millimeter)
Ref. Weight
(kg/km)

Rec. Tägliches Maximum.
Arbeitsspannung

(kN)

Max Allowable
Arbeitsspannung
(kN)

Bruch

Stärke

(kN)

Stärke

Mitglied

CSA

(mm2)

Modul von
Elastizität
CSA

(kN/mm2)

Hitze

Expansion

Koeffizient

(x10- 6/K)

Passende Spanne
Meter
PET Jacke An der Jacke B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13,0 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3,0 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22,0 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18,0 0,3 670 460 650 460
15,5 190 204 9,0 26 60 32,2 19,1 0,1 750 530 750 510



Optische Eigenschaft



Faserart

Verminderung

(+20℃)

Bandbreite

Numerische Öffnung

LichtleiterkabelGrenzwellenlänge

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·Kilometer ≥500MHz·Kilometer Na 0.200±0.015 ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·Kilometer ≥500MHz·Kilometer Na 0.275±0.015 ---



Anwendung: Selbsttragende Unkosten
